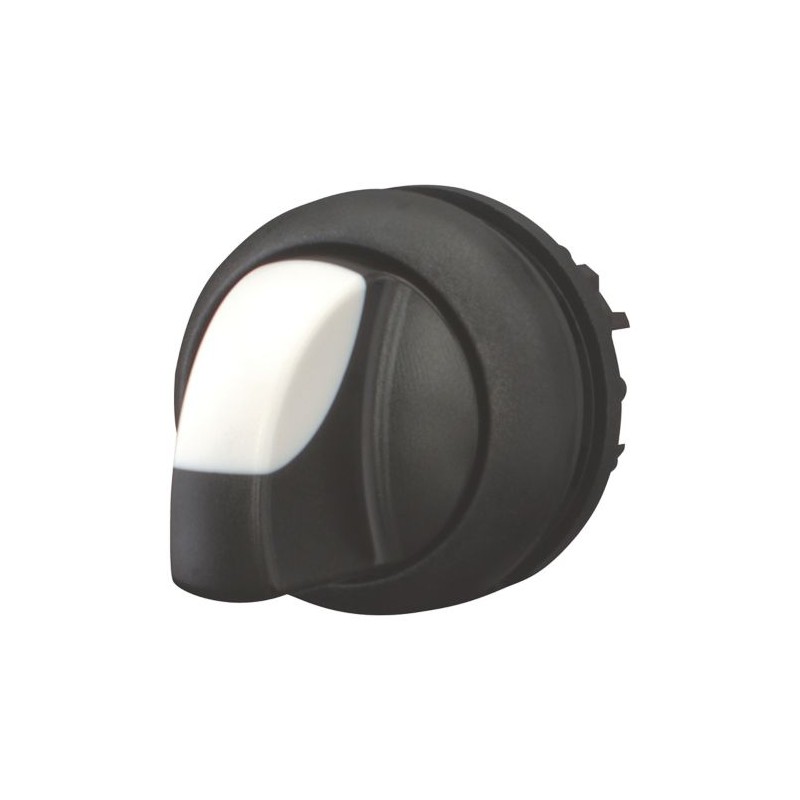

EATON - MOELLER M22S-WRK3-* 217437 Y7-217437 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

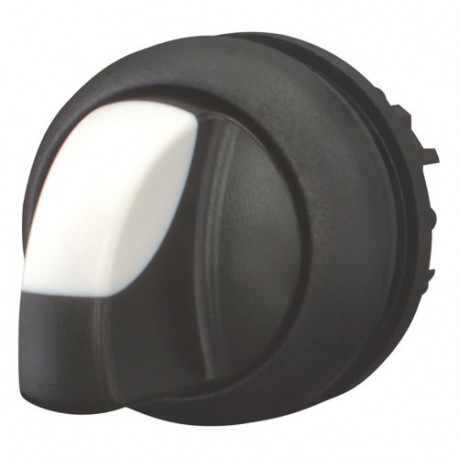

M22S-WRK3-* 217437 Y7-217437 EATON ELECTRIC Selettore, leva, 3 posizioni, nero, permanente, dicitura speciale

Riferimento: M22S-WRK3-*

Codice: 217437

Numero di catalogo: Y7-217437

Produttore: EATON - MOELLER

Descrizione:

Selettore, leva, 3 posizioni, nero, permanente, dicitura speciale
Selettore Leva corta; Personalizzabile; 3 posizioni; Anello nero
Eaton Moeller® series M22 Changeover switch, RMQ-Titan, With thumb-grip, maintained, 3 positions, selectable, Bezel: black
Interruttore, Gamma prodotti: RMQ-Titan, Unità singola, Versione: Con impugnatura a pollice, permanente, 3 posizioni, Grado di protezione: IP66, Mascherina: nera, Collegamento a SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Istruzioni: Funzione di mantenimento/ritorno a molla, sostituibile con pezzi di codifica M22-XC-Y, con ponte a pistone per contatto centrale, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66

Categorie:

  • Apparecchi elettrici a bassa tensione > Switch da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Selettore Eaton Moeller® series M22
Sigla catalogo
217437
Lunghezza/profondità del prodotto
46 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.013 kg
Certificazione/i
CSA File No.: 012528
CSA
CSA-C22.2 No. 94-91
UL 508
IEC/EN 60947
IEC/EN 60947-5
VDE 0660
CE
CSA-C22.2 No. 14-05
UL File No.: E29184
CSA Class No.: 3211-03
UL Category Control No.: NKCR
UL
DNV
GL
LR
Codice modello
M22S-WRK3-*

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Con maniglia
Comando tradizionale
Dotato di:
anello frontale
Ponticello per azionamento del contatto centrale
Funzioni
Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y

General

Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
2000 operazioni/h
Coppia di esercizio
0.3 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Diametro anteriore: 29,7 mm
Tipo
Attuatore selettore

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Colore attuatore
Nero
Funzione attuatore
funzione di commutazione con bloccaggio a scatto
Permanente
Tipo attuatore
Attiva/Disattiva
Numero di posizioni dell’interruttore
3

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 217437 Apparecchi elettrici a bassa tensione (EC000222)

Nome caratteristicanumero di posizioni di commutazione (EF000231)
Valore caratteristica3
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicacolore della calotta del segnalatore luminoso (EF007165)
Valore caratteristicaaltro
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaSì
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaNo
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicanero
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP66
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 13
