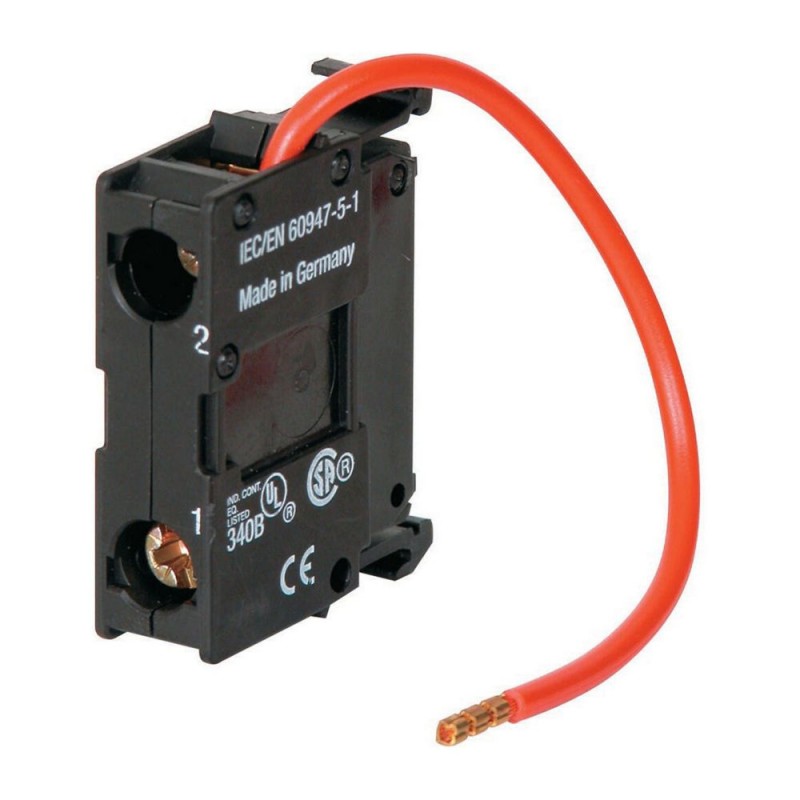

M22-XLED220 271541 Y7-271541 EATON ELECTRIC Elemento en serie 220 V DC Para LED 12-30 V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-XLED220 271541 Y7-271541 EATON ELECTRIC Elemento en serie 220 V DC Para LED 12-30 V

M22-XLED220

271541

Y7-271541

EATON-MOELLER

10

Elemento en serie, 220 V DC, Para LED 12-30 V

Eaton Moeller® series M22 Series element, 220V DC, for LED 12-30V

¡Los elementos frontales obtienen su brillo con los elementos de luz LED RMQ-Titan!

Más detalles


Componentes industriales de baja tensión > Accesorios para dispositivos de control

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $166.57
Precio unitario: $16.66
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Accesorio LED M22 de la serie Moeller® de Eaton
N.º de catálogo
271541
EAN
4015082715410
UPC
786685277974
Longitud/profundidad de producto
37 mm
Altura del producto
30 mm
Anchura del producto
10 mm
Peso del producto
0.011 kg
Certificación(es)
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
UL File No.: E29184
UL
CE
UL Category Control No.: NKCR
IEC/EN 60947-5
CSA
CSA-C22.2 No. 94-91
UL 508
Notas del catálogo
Resistencia LED
Código de modelo
M22-XLED220

Features & Functions

Funciones
Para conectar elementos LED de 12 - 30 V

General

Tipo de accesorio/pieza de repuesto
Accesorio
Grado de protección
IP20

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
55 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C

Electrical rating

Tensión nominal de funcionamiento
220 V AC/DC

Communication

Conexión a SmartWire-DT
No

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0.8 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 271541 Interruptores de baja tensión (EC002024)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Bloque de resistencia
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Otros
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XLED220 Y7-271541 271541 ES_231078.pdf 988 Kbytes M22-XLED220 Y7-271541 271541 ES_231078.pdf
