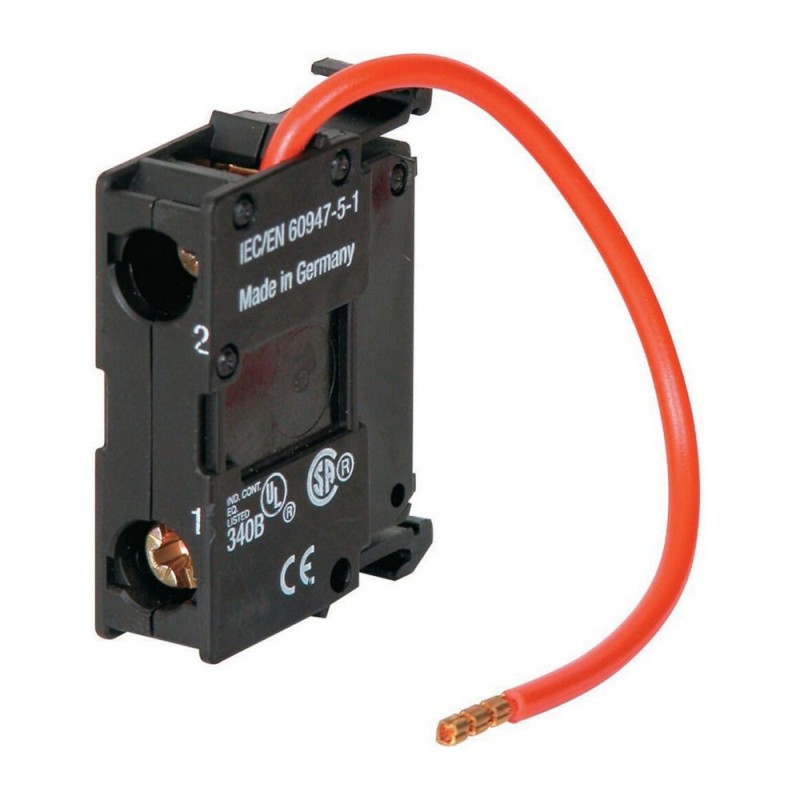

M22-XLED220 271541 Y7-271541 EATON ELECTRIC Élément amont, 220V DC, pour LED 12-30V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-XLED220 271541 Y7-271541 EATON ELECTRIC Élément amont, 220V DC, pour LED 12-30V

M22-XLED220

271541

Y7-271541

EATON-MOELLER

10

Élément amont, 220V DC, pour LED 12-30V

M22-XLED220

Eaton Moeller® series M22 Series element, 220V DC, for LED 12-30V

Les éléments avant brillent avec les éléments lumineux à LED RMQ-Titan !

Plus de détails


Appareillage industriel basse tension > Accessoires pour appareils de commande

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $169.66
Prix unitaire: $16.97
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
LED Accessoire M22 Moeller® series Eaton
Numéro de catalogue
271541
Code de modèle
M22-XLED220
EAN
4015082715410
UPC
786685277974
Longueur du produit
37 mm
Hauteur du produit
30 mm
Largeur du produit
10 mm
Poids du produit
0.011 kg
Certifications
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
UL File No.: E29184
UL
CE
UL Category Control No.: NKCR
IEC/EN 60947-5
CSA
CSA-C22.2 No. 94-91
UL 508
Notes de catalogue
Résistance de la LED

Features & Functions

Fonctions
Pour le raccordement d’éléments LED 12 - 30 V

General

Type d’accessoire/pièce de rechange
Accessoire
Degré de protection
IP20

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
55 °C
Température ambiante de stockage - min.
40 °C
Température ambiante de stockage - max.
80 °C

Electrical rating

Tension assignée d'emploi
220 V AC/DC

Communication

Connexion au module SmartWire-DT
Non

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0.8 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 271541 Appareillage industriel basse tension (EC002024)
Caractéristique Valeur
Type d'accessoire électrique (EF005722) Bloc de résistance
Type d'accessoire mécanique (EF005994) Autre
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XLED220 Y7-271541 271541 ES_231078.pdf 988 Kbytes M22-XLED220 Y7-271541 271541 ES_231078.pdf
