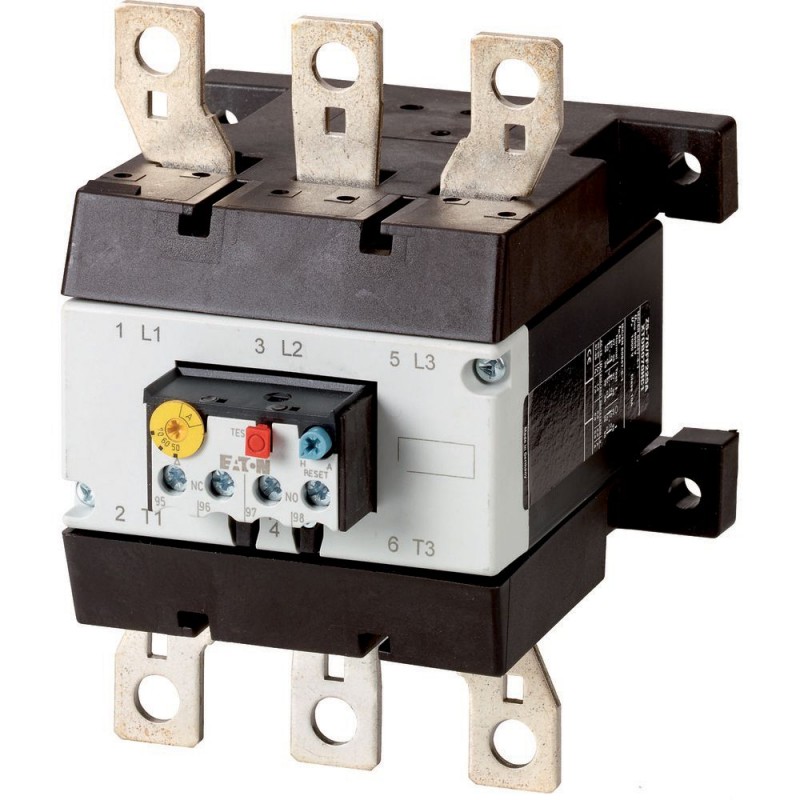

Z5-70/FF225A 139572 XTOB070HC1 EATON ELECTRIC Relé de sobrecarga 50-70 A 1 NO + 1 NC Montaje independiente Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Z5-70/FF225A 139572 XTOB070HC1 EATON ELECTRIC Relé de sobrecarga 50-70 A 1 NO + 1 NC Montaje independiente

Z5-70/FF225A

139572

Y7-139572

EATON-MOELLER

Relé de sobrecarga, 50-70 A, 1 NO + 1 NC, Montaje independiente

Relé de sobrecarga, Ir= 50 - 70 A, 1 N/A, 1 N/C, Para uso con: DILM185A, DILM225A

Relé de sobrecarga, Gama de productos: Relé de sobrecarga Z5, Sensibilidad a fallos de fase: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Botón de prueba/apagado, Botón de reinicio manual/automático, Desbloqueo sin disparo, Tipo de montaje: Montaje directo, Montaje separado, Contactos auxiliares N/O = Normalmente abierto: 1 N/A, Contactos auxiliares N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM185A, DILM225A, Estándares: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP00

Más detalles


Componentes industriales de baja tensión > Relé de sobrecarga térmica

Relés Térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $262.76
Precio unitario: $262.76
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

Más vendidos

Más Información



Especificaciones generales

Nombre del producto
Relé térmico Z5 de la serie Moeller® de Eaton
N.º de catálogo
139572
EAN
4015081363506
Longitud/profundidad de producto
146 mm
Altura del producto
164 mm
Anchura del producto
128 mm
Peso del producto
1.47 kg
Certificación(es)
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL
CSA File No.: 012528
CSA
CE
UL File No.: E29184
UL Category Control No.: NKCR
CSA Class No.: 3211-03
VDE 0660
UL 60947-4-1
IEC/EN 60947
Código de modelo
Z5-70/FF225A

Product specifications

Características
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Pulsador de rearme manual/automático
Pulsador de test/desconexión
Libre de disparos
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Grado de contaminación
3
Clase
CLASE 10 A
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Tensión asignada soportada al impulso (Uimp)
4000 V (Circuitos auxiliares y de control)
8.000V AC
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
70 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Longitud de pelado (cable de maniobras)
8 mm
Tensión nominal (máx.)
600 VAC
Categoría del producto
Relé térmico Z5
Protección
Con cubierta de terminal, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Rango de corriente regulable - máx.
70 A
Rango de corriente regulable - mín.
50 A
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Disipación térmica del equipo, dependiente de la corriente Pvid
21 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
7 W
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Ajustes de corriente de disparo de sobrecarga - mín.
70 A
Ajustes de corriente de disparo de sobrecarga - mín.
50 A
Tensión nominal de funcionamiento (Ue) - máx.
1000 V
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Función de restablecimiento
Automático
Pulsador
Tamaño de destornillador
1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador estándar
2, terminales de tornillo, cables de control, destornillador Pozidriv
Método de montaje
Fijación directa
Montaje independiente
Montaje directo
Grado de protección
IP00
Categoría de sobretensión
III
Seccionamiento seguro
500 V AC, Entre circuitos principales, Según EN 61140
240 V AC, Entre contactos auxiliares, según EN 61140
440 V, entre contactos auxiliares y contactos principales, según EN 61140
Tamaño de tornillo
M10 x 35, Terminales de tornillo, Conexiones principales
M3,5, Terminales de tornillo, Cables de circuito de control
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Corriente de cortocircuito nominal (clasificación básica)
250 A, máx. Fusible, SCCR (UL/CSA)
250 A, máx. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
R300, Accionamiento DC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
B600 con polaridad opuesta, operado por AC (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Sin soldadura, Circuitos auxiliares y de control
250 A gG/gL, Fusible, Coordinación tipo “1”
160 A gG/gL, Fusible, Coordinación tipo “2”
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
≤ 0,25 %/K, error residual para T mayor de 40°
Continua
Capacidad del terminal (embarrado)
25 mm de ancho, Conexión principal
Capacidad del terminal (flexible con terminal de cable)
185 mm²
Capacidad del terminal (flexible con terminal)
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2,5) mm², Cables de maniobras
Capacidad del terminal (rígido)
2 x (0,75 - 4) mm², Cables de maniobras
1 x (0,75 - 4) mm², Cables de maniobras
Capacidad del terminal (AWG rígido/trenzado)
2 x (18 - 14), Cables de circuito de control
2/0 - 500 MCM, cables principales
Capacidad del terminal (trenzado con terminal de cable)
185 mm²
Par de apriete
1,2 Nm, Terminales de tornillo, Cables de circuito de control
18 Nm, tornillo/perno de conexión del cable principal
Ancho de los niveles
16 mm (llave de cabeza hexagonal SW)

ETIM for 139572 Interruptores de baja tensión (EC000106)
Característica Valor
Rango de corriente ajustable (EF008211) 50 A
Tensión de servicio nominal máxima Ue (EF007357) 1000 V
Método de montaje (EF000003) Acoplamiento directo
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Clase de disparo (EF006668) CLASE 10 A
Función reset entrada (EF011940) No
Función reset automática (EF011941)
Función reset pulsador (EF011942)
