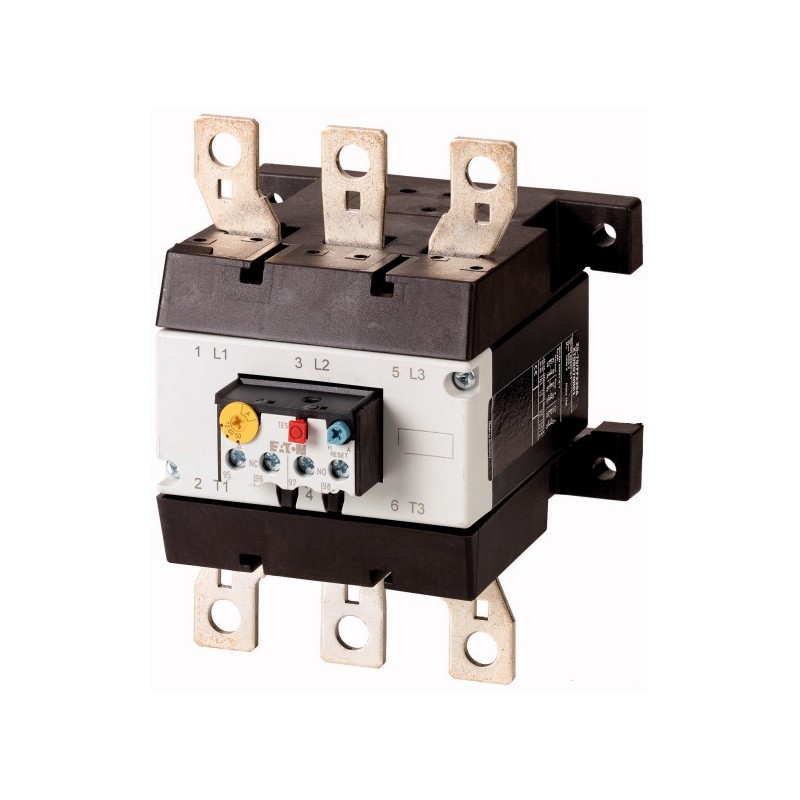

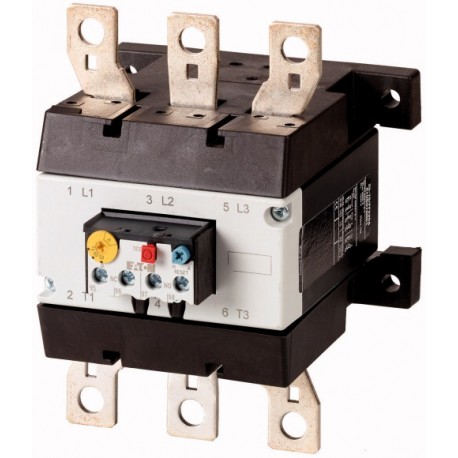

Z5-125/FF225A 139574 EATON MOELLER XTOB125HC1 Relé Térmico, 95-125A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Z5-125/FF225A 139574 EATON MOELLER XTOB125HC1 Relé Térmico, 95-125A

Z5-125/FF225A

139574

EATON - MOELLER

Disponible

Envío el hoy

XTOB125HC1 Relé Térmico, 95-125A

Más detalles


Contactores Electricos

Contactores DIL - EATON - MOELLER

Relés térmicos ZB y Z5 - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+129,83 €
2+126,80 €
3+125,30 €
4+125,08 €
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Relé de sobrecarga Z5
Los fallos de fase de la sensibilidad
  IEC/EN 60947, VDE 0660 Parte 102
Descripción
  Prueba botón de apagado/
Pulsador de reinicio manual/automático
Viaje libre de liberación
Tipo de montaje
  Montaje directo
Aparte de montaje
Rango de ajuste

La sobrecarga de versiones
Montados directamente en el contactor

General
Normas
  IEC/EN 60947, VDE 0660, UL, CSA
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Abierto
 °C-25 - +60
Cerrado
 °C- 25 - 40
Compensación de la temperatura
  Continua
Peso
 kg1.55
Mecánica de resistencia a los golpes
 g10
Sinusoidal
La duración de la descarga de 10 ms
Grado de Protección
  IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  Con cubierta de terminal
Principal la realización de rutas de
Nominal soportada de impulso de voltaje
UimpV AC8000
Categoría de sobretensión/grado de contaminación
  III/3
Tensión nominal de aislamiento
UyoV1000
Voltaje de operación nominal
UeV AC1000
Aislamiento de seguridad según EN 61140

Entre contactos auxiliares y contactos principales
 V AC500
Entre los principales circuitos
 V AC500
Compensación de temperatura error residual > 40ºC

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn125
La disipación de calor por polo, dependiente de la corriente
PvidW8.5
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW25.5
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C60
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / relé de sobrecarga Térmica (EC000106)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga Térmico / relé de sobrecarga ([email protected] [AKF075011])
Ajustable rango de corriente
 Un95 - 125
Max. nominal tensión de funcionamiento de la Ue
 V1000
El método de montaje
  Conexión directa
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Número de contactos auxiliares como contacto normalmente cerrado
  1
Número de contactos auxiliares como contacto normalmente abierto
  1
Número de contactos auxiliares como de cambio de contacto
  0
La liberación de la clase
  -
Aprobaciones
Normas De Producto  UL 508; CSA-C22.2 Nº 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; marcado CE
América Del Norte Certificación  Petición presentada por UL y CSA
Diseñado especialmente para América del Norte  No
Adecuado para  Circuitos
Max. Clasificación De Voltaje  600 V AC
Grado de Protección  IEC: IP00, UL/CSA Tipo: -
