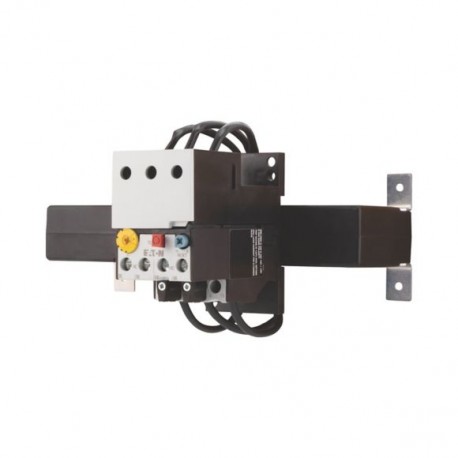

ZW7-290 052448 XTOT290C3S EATON ELECTRIC Relé de sobrecarga accionado por transformador de intensidad 190-29..

ZW7-290

052448

XTOT290C3S

EATON-MOELLER

Relé de sobrecarga accionado por transformador de intensidad; 190-290 A; 1 NO + 1 NC

Relé térmico ZW7 de la serie Moeller® de Eaton operado por transformador de intensidad, 190-290 A, 1 NO+1 NC

Más detalles


Interruptores de baja tensión > Relé de sobrecarga térmica

Relés Térmicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $432.74
Precio unitario: $432.74

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Especificaciones generales

Nombre del producto
Eaton Moeller® series ZW7 Current transformer-operated overload relay
N.º de catálogo
052448
EAN
4015080524489
Longitud/profundidad de producto
162.5 mm
Altura del producto
97 mm
Anchura del producto
200.5 mm
Peso del producto
0.622 kg
Certificación(es)
CE
CSA
CSA File No.: 012528
CSA-C22.2 No. 14
UL File No.: E29184
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947-4-1
UL
UL 508
IEC/EN 60947
VDE 0660
Notas del catálogo
Corriente asignada de empleo: Condiciones de conexión y desconexión según DC-13, constante de tiempo según se especifica.
Código de modelo
ZW7-290

Product specifications

Características
Pulsador de test/desconexión
Pulsador de rearme manual/automático
Protección contra arranque pesado
Libre de disparos
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Grado de contaminación
3
Clase
Otro
Diámetro de apertura
27 mm
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
4000 V (Circuitos auxiliares y de control)
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
290 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Longitud de pelado (cable de maniobras)
8 mm
Tensión nominal (máx.)
600 VAC
Categoría del producto
Relés de sobrecarga con transformador de corriente ZW7
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Rango de corriente regulable - máx.
290 A
Rango de corriente regulable - mín.
190 A
Temperatura ambiente de funcionamiento - máx.
50 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Disipación térmica del equipo, dependiente de la corriente Pvid
7.2 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.4 W
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Ajustes de corriente de disparo de sobrecarga - mín.
290 A
Ajustes de corriente de disparo de sobrecarga - mín.
190 A
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Función de restablecimiento
Automático
Pulsador
Tamaño de destornillador
1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador estándar
2, Terminal de tornillo, destornillador Pozidriv
Posición de montaje
Según se requiera
Método de montaje
Posicionamiento independiente
Montaje independiente
Grado de protección
IP00
Categoría de sobretensión
III
Seccionamiento seguro
240 V AC, Entre contactos auxiliares, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
440 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
Tamaño de tornillo
M3.5, Terminales de tornillo
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Protección contra cortocircuitos
Con relé térmico en combinación con un transformador según sea necesario para el contactor, máx. Fusible, vías conductoras principales
Poder de corte (contactos auxiliares, función piloto)
B300 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
B600 con polaridad opuesta, operado por AC (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Contactos auxiliares
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
Continua
Capacidad del terminal (flexible con terminal)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Capacidad del terminal (rígido)
2 x (0,75 - 4) mm²
1 x (0,75 - 4) mm²
Capacidad del terminal (AWG rígido/trenzado)
2 x (18 - 14)
Par de apriete
1,2 Nm, Terminales de tornillo, Cables de circuito de control
Frecuencia nominal (mín.)
50 Hz
Frecuencia nominal (máx.)
60 Hz
