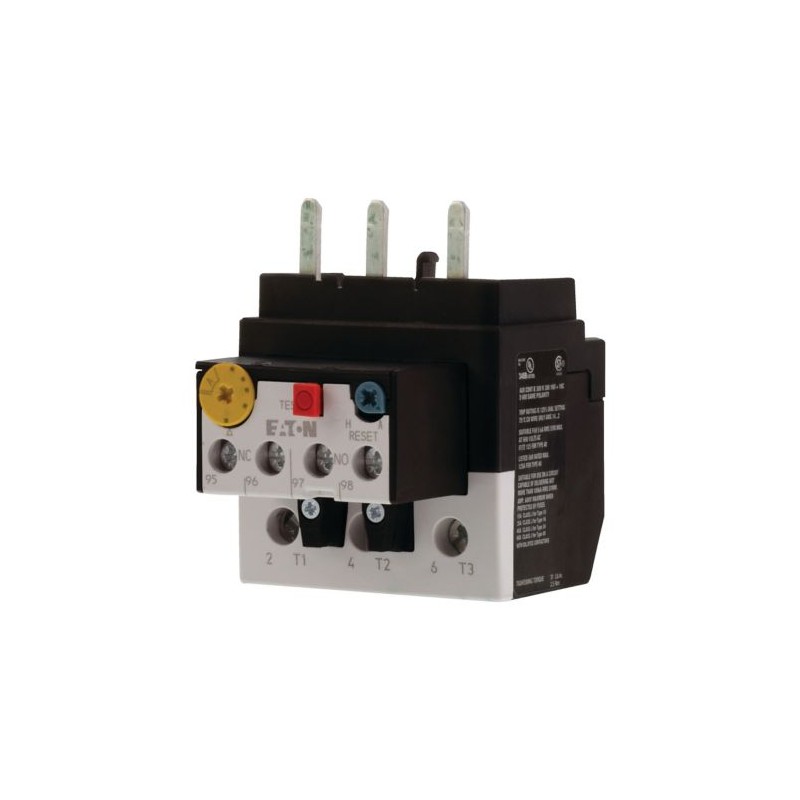

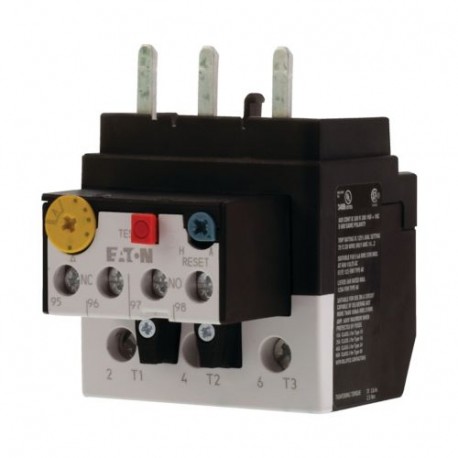

ZB65-16 278456 XTOB016DC1 EATON ELECTRIC Relé de sobrecarga 10-16 A 1 NO + 1 NC Montaje directo en DILM32.....
ZB65-16
278456
Y7-278456
EATON-MOELLER
Relé de sobrecarga, 10-16 A, 1 NO + 1 NC, Montaje directo en DILM32...65
Relé de sobrecarga, ZB65, Ir= 10 - 16 A, 1 N/A, 1 N/C, Montaje directo, IP00
Relé de sobrecarga, Gama de productos: Relé de sobrecarga ZB hasta 150 A, Accesorios: Relés de sobrecarga, Tamaño del bastidor: ZB65, Sensibilidad a fallos de fase: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Botón de prueba/desconexión, Pulsador de rearme manual/automático, Desbloqueo sin disparo, Tipo de montaje: Montaje directo, Contactos auxiliares N/O = Normalmente abierto: 1 N/A, Contactos auxiliares N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM40, DILM50, DILM65, DILM72, DILMF40, DILMF50, DILMF65, DIULM40, DIULM50, DIULM65, SDAINLM70, SDAINLM90, SDAINLM115, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP00
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Relés Térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Relé térmico Z5 de la serie Moeller® de Eaton
N.º de catálogo
278456
EAN
4015082784560
Longitud/profundidad de producto
88 mm
Altura del producto
75 mm
Anchura del producto
60 mm
Peso del producto
0.22 kg
Certificación(es)
IEC/EN 60947-4-1
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 60947-4-1-14
UL
CE
UL 60947-4-1
VDE 0660
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
UL File No.: E29184
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 60947-4-1-14
UL
CE
UL 60947-4-1
VDE 0660
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
UL File No.: E29184
Código de modelo
ZB65-16
Product specifications
Características
Pulsador de rearme manual/automático
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Pulsador de test/desconexión
Libre de disparos
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Pulsador de test/desconexión
Libre de disparos
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Grado de contaminación
3
Clase
CLASE 10 A
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, cíclico, según IEC 60068-2-30
Tensión asignada soportada al impulso (Uimp)
6.000V AC
4000 V (Circuitos auxiliares y de control)
4000 V (Circuitos auxiliares y de control)
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
16 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Longitud de pelado (cable de maniobras)
8 mm
Longitud desnuda (cable principal)
11 mm
Tensión nominal (máx.)
600 VAC
Categoría del producto
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tamaño de bastidor
ZB65
Rango de corriente regulable - máx.
16 A
Rango de corriente regulable - mín.
10 A
Temperatura ambiente de funcionamiento - máx.
55 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Disipación térmica del equipo, dependiente de la corriente Pvid
6.3 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.1 W
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Ajustes de corriente de disparo de sobrecarga - mín.
16 A
Ajustes de corriente de disparo de sobrecarga - mín.
10 A
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Función de restablecimiento
Pulsador
Automático
Automático
Tamaño de destornillador
2, terminal de tornillo, destornillador Pozidriv
1 x 6 mm, Terminal de tornillo, Destornillador estándar
1 x 6 mm, Terminal de tornillo, Destornillador estándar
Método de montaje
Montaje directo
Fijación directa
Fijación directa
Grado de protección
IP00
Categoría de sobretensión
III
Seccionamiento seguro
240 V AC, Entre contactos auxiliares, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
440 V, entre contactos auxiliares y contactos principales, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
440 V, entre contactos auxiliares y contactos principales, según EN 61140
Tamaño de tornillo
M6, Terminales de tornillo, Cables principales
M3,5, Terminales de tornillo, Cables de circuito de control
M3,5, Terminales de tornillo, Cables de circuito de control
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Corriente de cortocircuito nominal (clasificación básica)
60 A, máx. Fusible, SCCR (UL/CSA)
60 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
60 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
25 A, máx. CB, SCCR (UL/CSA)
100 kA, Fusible, SCCR (UL/CSA)
35 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
100 kA, Fusible, SCCR (UL/CSA)
35 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
100 kA, Fusible, SCCR (UL/CSA)
35 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
35 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
Capacidad del terminal (trenzado)
1 x (16 - 25) mm², cables principales
Poder de corte (contactos auxiliares, función piloto)
B600 con polaridad opuesta, operado por AC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Sin soldadura, Circuitos auxiliares y de control
35 A gG/gL, Fusible, Coordinación tipo “2”
63 A gG/gL, Fusible, Coordinación tipo “1”
35 A gG/gL, Fusible, Coordinación tipo “2”
63 A gG/gL, Fusible, Coordinación tipo “1”
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
≤ 0,25 %/K, error residual para T mayor de 40°
Continua
Continua
Capacidad del terminal (flexible con terminal)
2 x (1 - 25) mm², cables principales
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2,5) mm², Cables de maniobras
1 × (1 - 25) mm², cables principales
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2,5) mm², Cables de maniobras
1 × (1 - 25) mm², cables principales
Capacidad del terminal (rígido)
1 x (0,75 - 4) mm², Cables de maniobras
2 x (0,75 - 4) mm², Cables de maniobras
1 x (1 - 16) mm², cables principales
2 x (1 - 16) mm², cables principales
2 x (0,75 - 4) mm², Cables de maniobras
1 x (1 - 16) mm², cables principales
2 x (1 - 16) mm², cables principales
Capacidad del terminal (AWG rígido/trenzado)
2 x (18 - 14), Cables de circuito de control
14 - 2, cables principales
14 - 2, cables principales
Par de apriete
1,2 Nm, Terminales de tornillo, Cables de circuito de control
3,5 Nm, Terminales de tornillo, cables principales
3,5 Nm, Terminales de tornillo, cables principales
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 10 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Método de montaje (EF000003) | Acoplamiento directo |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Clase de disparo (EF006668) | CLASE 10 A |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
