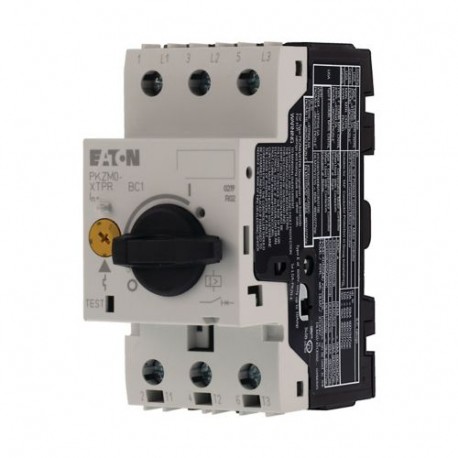

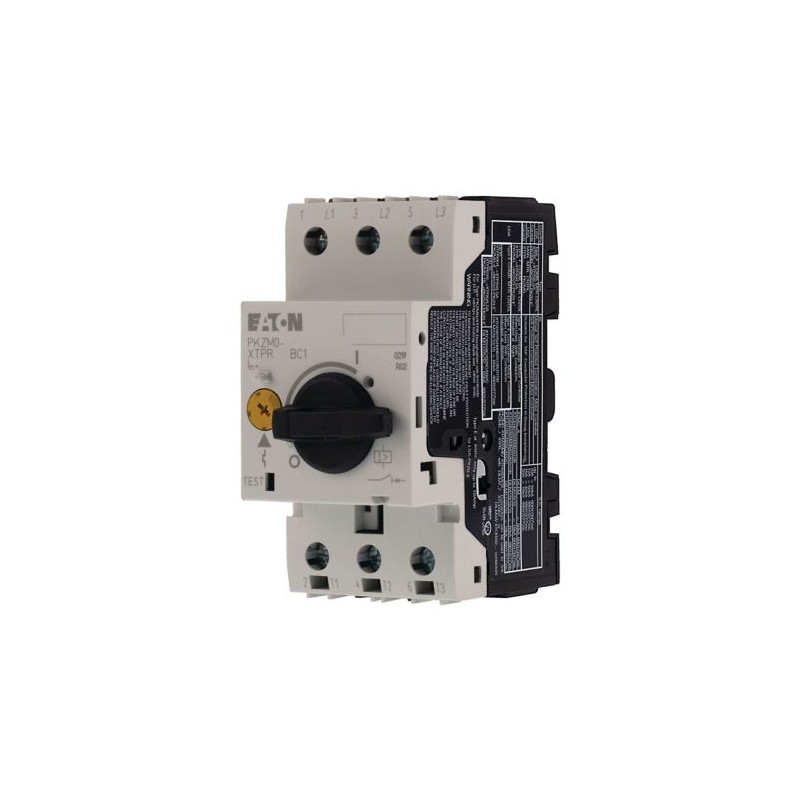

PKZM0-6,3 072738 Y7-72738 EATON ELECTRIC Interruptor protector de motor 3 polos Ir 4-6.3 A Conexión a tornil..

Name: PKZM0-6,3 072738 Y7-72738 EATON ELECTRIC Interruptor protector de motor 3 polos Ir 4-6.3 A Conexión a tornil..
Brand: EATON-MOELLER
SKU: ETN072738
Price: 55.33 EUR
Availability: InStock
Rating: 5 (1 reviews)

5.00/5 - 1 Opinión

Referencia: PKZM0-6,3

Código: 072738

Número de catálogo: Y7-72738

Fabricante: EATON-MOELLER

Descripción:

Interruptor protector de motor, 3 polos, Ir=4-6.3 A, Conexión a tornillo

Interruptor protector de motor PKZM0 de la serie Eaton Moeller® 2.2 kW, 4 - 6.3 A, Terminales de tornillo

Más detalles

Categorias:
Componentes industriales de baja tensión > Disyuntor de protección del motor

Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Garantía, reparación y devolución.

Precio total: $66.60

Precio unitario: $66.60

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲

Especificaciones generales

Nombre del producto

Eaton Moeller® series PKZM0 Motor-protective circuit-breaker

N.º de catálogo

072738

EAN

4015080727385

Longitud/profundidad de producto

76 mm

Altura del producto

93 mm

Anchura del producto

45 mm

Peso del producto

0.29 kg

Certificación(es)

CSA
UL File No.: E36332
UL Category Control No.: NLRV
UL 60947-4-1
UL
IEC/EN 60947-4-1
VDE 0660
CSA Class No.: 3211-05
CE
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947
CSA File No.: 165628

Código de modelo

PKZM0-6,3

Características y Funciones

Tipo de accionador

Selector

Características

Sensibilidad a fallos de fase (según IEC/EN 60947-4-1, VDE 0660 parte 102)

Funciones

Sensible a fallo de fase
Protección del motor

Número de polos

Tripolar

General

Conexión

Terminales de tornillo

Categoría de seguridad contra explosiones para polvo

PTB 10, ATEX 3013
Ex II (2) G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb]
Ex II (2) D [Ex tb Db] [Ex pxb Db]

Vida útil, eléctrica

100.000 operaciones

Vida útil, mecánica

100.000 Operaciones

Posición de montaje

Se puede encajar en carril DIN IEC/EN 60715 con una altura de 7,5 o 15 mm.

Frecuencia de maniobra

40 Maniobras/hora

Categoría de sobretensión

III

Grado de contaminación

Categoría del producto

Interruptor protector de motor

Protección

A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)

Tensión asignada soportada al impulso (Uimp)

6.000V AC

Resistencia a impactos

25 g, Mecánico, según IEC / EN 60068-2-27, Choque semisinusoidal 10 ms

Apto para

También motores con clase de eficiencia IE3
Circuito derivado: Tipo de manual E si se usa con terminal, o adecuado para instalaciones en grupo, (UL/CSA)

Compensación de temperatura

-5 - 40 °C según IEC/EN 60947, VDE 0660
≤ 0,25 %/K, error residual para T mayor de 40°
-25 - 55 °C, rango de funcionamiento

Condiciones climáticas ambientales

Altitud

Máx. 2000 m

Temperatura ambiente de funcionamiento - mín.

-25 °C

Temperatura ambiente de funcionamiento - máx.

55 °C

Temperatura ambiente de funcionamiento (cerrada) - mín.

-25 °C

Temperatura ambiente de funcionamiento (cerrada) - máx.

40 °C

Temperatura ambiente de almacenamiento - mín.

-40 °C

Temperatura ambiente de almacenamiento - máx.

80 °C

Resistencia climática

Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Secciones de conexión

Capacidad del terminal (rígido)

2 x (1 - 6) mm²
1 x (1 - 6) mm²

Capacidad del terminal (AWG rígido/trenzado)

18 - 10

Longitud desnuda (cable principal)

10 mm

Par de apriete

1 Nm, Terminales de tornillo, Cables de circuito de control
1.7 Nm, Terminales de tornillo, cables principales

Especificaciones eléctricas

Frecuencia nominal (mín.)

50 Hz

Frecuencia nominal (máx.)

60 Hz

Corriente asignada de empleo (le)

6.3 A

Potencia asignada de empleo en AC-3, 220/230 V, 50 Hz

1.1 kW

Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz

2.2 kW

Tensión asignada de empleo (Ue) - mín.

690 V

Tensión nominal de funcionamiento (Ue) - máx.

690 V

Corriente nominal ininterrumpida (lu)

6.3 A

Clasificación de cortocircuito

Corriente de cortocircuito

60 kA DC, hasta 250 V DC, conductores principales

Corriente nominal de cortocircuito (protección de grupo)

corriente de fallo alta 50 kA, 600 V, Fusible, SCCR (UL/CSA) con 600 A, corriente de fallo alta 600 V, fusible, SCCR (UL/CSA)
corriente de fallo alta 50 kA, 600 V, CB, SCCR (UL/CSA) con 600 A, corriente de fallo alta 600 V, CB, SCCR (UL/CSA)

Corriente de cortocircuito nominal (tipo E)

65 kA, 480 Y/277 V, SCCR (UL/CSA)
50 kA, 600 Y/347 V, SCCR (UL/CSA)
65 kA, 240 V, SCCR (UL/CSA)
Accesorios necesarios BK25/3-PKZ0-E

Disparador de cortocircuito

97,7 A, Irm, rango de ajuste máx.
± 20 % de tolerancia, Bloqueos de disparo
Dispositivo base fijo 15,5 x Iu, Bloqueos de disparo

Poder asignado de corte en cortocircuito lcs a 400 V AC

150 kA

Poder asignado de corte en cortocircuito lcu a 400 V AC

150 kA

Poder asignado de corte en cortocircuito lcu a 440 V AC

150 kA

Poder asignado de corte en cortocircuito lcs a 440 V AC

150 kA

Poder asignado de corte en cortocircuito lcu a 500 V AC

42 kA

Poder asignado de corte en cortocircuito lcs a 500 V AC

42 kA

Poder asignado de corte en cortocircuito lcu a 690 V AC

3 kA

Poder asignado de corte en cortocircuito lcs a 690 V AC

2 kA

Potencia asignada de motor

Potencia del motor asignada a 115/120 V, 60 Hz, monofásica

0.25 HP

Potencia del motor asignada a 200/208 V, 60 Hz, trifásica

1 HP

Potencia del motor asignada a 230/240 V, 60 Hz, monofásica

0.5 HP

Potencia del motor asignada a 230/240 V, 60 Hz, trifásica

1.5 HP

Potencia del motor asignada a 460/480 V, 60 Hz, trifásica

3 HP

Potencia del motor asignada a 575/600 V, 60 Hz, trifásica

5 HP

Bloque de disparo

Ajustes de corriente de disparo de sobrecarga - mín.

4 A

Ajustes de corriente de disparo de sobrecarga - mín.

6.3 A

Características de disparo

Disparador de sobrecarga: clase de disparo 10 A

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid

5.68 W

Capacidad de disipación térmica Pdiss

0 W

Disipación térmica por polo, en función de la corriente Pvid

1.89 W

Corriente asignada de empleo para disipación térmica específica (Entrada)

6.3 A

Disipación térmica estática, no dependiente de la corriente Pvs

0 W

10.2.2 Resistencia a la corrosión
