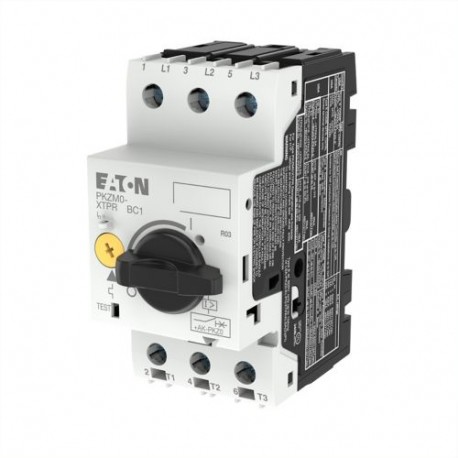

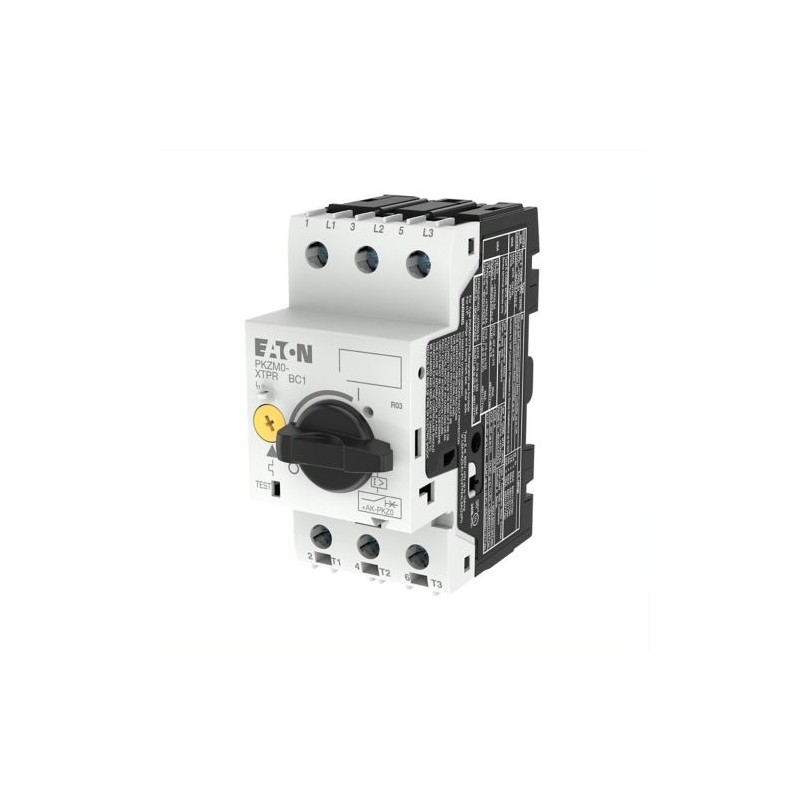

PKZM0-4 072737 Y7-72737 EATON ELECTRIC Interruptor protector de motor 3 polos Ir 2.5-4 A Conexión a tornillo
PKZM0-4
072737
Y7-72737
EATON-MOELLER
Interruptor protector de motor, 3 polos, Ir=2.5-4 A, Conexión a tornillo
Interruptor protector de motor PKZM0, 1,5 kW, 2,5 - 4 A, Terminales de tornillo
Disyuntor de protección del motor según IEC/EN60947, tamaño de 3 polos PKZM0, con sobrecarga ajustable y desconexión de cortocircuito no retardada, sensible a fallos de fase, atornillado y a presión, con terminal de tornillo, dimensión de montaje de la tapa 45 mm, tensión nominal de servicio Ue 690V, grado de protección IP20, a prueba de dedos según VDE 0106 T. 100, accesorios: contacto auxiliar, liberación de tensión, módulo de contacto, placa de clip
Componentes industriales de baja tensión > Disyuntor de protección del motor
Interruptores Protectores de Motor
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
| Nombre del producto | Eaton Moeller® series PKZM0 Interruptor protector de motor |
| N.º de catálogo | 072737 |
| EAN | 4015080727378 |
| Longitud/profundidad de producto | 76 mm |
| Altura del producto | 93 mm |
| Anchura del producto | 45 mm |
| Peso del producto | 0.284 kg |
| Certificación(es) | CSA UL 60947-4-1 CE CSA Class No.: 3211-05 IEC/EN 60947-4-1 IEC/EN 60947 UL Category Control No.: NLRV CSA File No.: 165628 UL File No.: E36332 VDE 0660 UL CSA-C22.2 No. 60947-4-1-14 |
| Código de modelo | PKZM0-4 |
Features & Functions
| Tipo de accionador | Selector |
| Características | Sensibilidad a fallos de fase (según IEC/EN 60947-4-1, VDE 0660 parte 102) |
| Funciones | Sensible a fallo de fase Protección del motor |
| Número de polos | Tres polos |
General information
| Conexión | Terminales de tornillo |
| Categoría de seguridad contra explosiones para polvo | PTB 10, ATEX 3013 Ex II (2) G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb] Ex II (2) D [Ex tb Db] [Ex pxb Db] |
| Vida útil, eléctrica | 100 000 Operaciones |
| Vida útil, mecánica | 100 000 Operaciones |
| Posición de montaje | Se puede encajar en carril DIN IEC/EN 60715 con una altura de 7,5 o 15 mm. |
| Frecuencia de maniobra | 40 Maniobras/hora |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Categoría del producto | Interruptor protector de motor |
| Categoría del producto | Interruptor protector de motor |
| Protección | A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274) |
| Tensión asignada soportada al impulso (Uimp) | 6000 V AC |
| Resistencia a impactos | 25 g, Mecánico, según IEC / EN 60068-2-27, Choque semisinusoidal 10 ms |
| Apto para | Circuito de derivación: Tipo de manual E si se usa con terminal, o adecuado para instalaciones en grupo, (UL/CSA) También motores con clase de eficiencia IE3 |
| Compensación de temperatura | -5 - 40 °C según IEC/EN 60947, VDE 0660 -25 - 55 °C, rango de funcionamiento ≤ 0,25 %/K, error residual para T mayor de 40° |
Climatic environmental conditions
| Altitud | Máx. 2.000m |
| Temperatura ambiente de funcionamiento - mín. | -25 °C |
| Temperatura ambiente de funcionamiento - máx. | 55 °C |
| Temperatura ambiente de funcionamiento (cerrada) - mín. | -25 °C |
| Temperatura ambiente de funcionamiento (cerrada) - máx. | 40 °C |
| Temperatura ambiente de almacenamiento - mín. | -40 °C |
| Temperatura ambiente de almacenamiento - máx. | 80 °C |
| Resistencia climática | Calor húmedo, cíclico, a IEC 60068-2-30 Calor húmedo, constante, a IEC 60068-2-78 |
Terminal capacities
| Capacidad del terminal (rígido) | 1 x (1 - 6) mm² 2 x (1 - 6) mm² |
| Capacidad del terminal (AWG rígido/trenzado) | 18 - 10 |
| Longitud desnuda (cable principal) | 10 mm |
| Par de apriete | 1,7 Nm, Terminales de tornillo, cables principales 1 Nm, Terminales de tornillo, Cables de circuito de control |
Electrical rating
| Frecuencia nominal (mín.) | 50 Hz |
| Frecuencia nominal (máx.) | 60 Hz |
| Potencia de funcionamiento nominal en AC-3e, 220/230 V, 50 Hz | 0.75 kW |
| Potencia de funcionamiento nominal en AC-3e, 380/400 V, 50 Hz | 1.5 kW |
| Tensión asignada de empleo (Ue) - mín. | 690 V |
| Tensión nominal de funcionamiento (Ue) - máx. | 690 V |
| Corriente nominal ininterrumpida (lu) | 4 A |
Short-circuit rating
| Poder asignado de corte en cortocircuito lcu a 400 V AC | 150 kA |
| Poder asignado de corte en cortocircuito lcs a 400 V AC | 150 kA |
| Poder asignado de corte en cortocircuito lcu a 440 V AC | 150 kA |
| Poder asignado de corte en cortocircuito lcs a 440 V AC | 150 kA |
| Poder asignado de corte en cortocircuito lcu a 500 V AC | 150 kA |
| Poder asignado de corte en cortocircuito lcs a 500 V AC | 150 kA |
| Poder asignado de corte en cortocircuito lcu a 690 V AC | 3 kA |
| Poder asignado de corte en cortocircuito lcs a 690 V AC | 3 kA |
| Corriente de cortocircuito | 60 kA DC, hasta 250 V DC, conductores principales |
| Corriente nominal de cortocircuito (protección de grupo) | 50 kA, 600 V Fallo Alto, Fusible, SCCR (UL/CSA) con 150 A, 600 V Fallo Alto, Fusible, SCCR (UL/CSA) 50 kA, 600 V Fallo Alto, CB, SCCR (UL/CSA) con 600 A, 600 V Fallo Alto, CB, SCCR (UL/CSA) |
| Corriente de cortocircuito nominal (tipo E) | 65 kA, 480 Y/277 V, SCCR (UL/CSA) 65 kA, 240 V, SCCR (UL/CSA) Accesorios necesarios BK25/3-PKZ0-E 50 kA, 600 Y/347 V, SCCR (UL/CSA) |
| Disparador de cortocircuito | Aparato base fijo: 15,5 x Iu ± 20% de tolerancia 62 A, Irm |
Switching capacity
| Capacidad de corte | 4 A, AC-3 Hasta 690 V 4 A (3 contactos en serie), DC-5 hasta 250V |
Motor rating
| Potencia del motor asignada a 115/120 V, 60 Hz, monofásica | 0.125 HP |
| Potencia del motor asignada a 200/208 V, 60 Hz, trifásica | 0.75 HP |
| Potencia del motor asignada a 230/240 V, 60 Hz, monofásica | 0.33 HP |
| Potencia del motor asignada a 230/240 V, 60 Hz, trifásica | 0.75 HP |
| Potencia del motor asignada a 460/480 V, 60 Hz, trifásica | 2 HP |
| Potencia del motor asignada a 575/600 V, 60 Hz, trifásica | 3 HP |
Trip blocks
| Ajustes de corriente de disparo de sobrecarga - mín. | 2.5 A |
| Ajustes de corriente de disparo de sobrecarga - mín. | 4 A |
| Características de disparo | Disparador de sobrecarga: clase de disparo 10 A |
Design verification
| Disipación térmica del equipo, dependiente de la corriente Pvid | 5.33 W |
| Capacidad de disipación térmica Pdiss | 0 W |
| Disipación térmica por polo, en función de la corriente Pvid | 1.78 W |
| Corriente asignada de empleo para disipación térmica específica (Entrada) | 4 A |
| Disipación térmica estática, no dependiente de la corriente Pvs | 0 W |
| 10.2.2 Resistencia a la corrosión | Cumple con los requisitos de la norma del producto. |
| 10.2.3.1 Verificación de la estabilidad térmica de los armarios | Cumple con los requisitos de la norma del producto. |
| 10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales | Cumple con los requisitos de la norma del producto. |
| 10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno | Cumple con los requisitos de la norma del producto. |
| 10.2.4 Resistencia a radiación ultravioleta (UV) | Cumple con los requisitos de la norma del producto. |
| 10.2.5 Elevación | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.2.6 Impacto mecánico | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.2.7 Inscripciones | Cumple con los requisitos de la norma del producto. |
| 10.3 Grado de protección de montajes | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.4 Distancias de efluvio y holguras | Cumple con los requisitos de la norma del producto. |
| 10.5 Protección contra descargas eléctricas | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.6 Incorporación de dispositivos y componentes de conmutación | No aplica, puesto que es necesario evaluar toda la aparamenta. |
| 10.7 Conexiones y circuitos eléctricos internos | Es responsabilidad del cuadrista. |
| 10.8 Conexiones de conductores externos | Es responsabilidad del cuadrista. |
| 10.9.2 Resistencia eléctrica de frecuencia de alimentación | Es responsabilidad del cuadrista. |
| 10.9.3 Tensión de impulso soportada | Es responsabilidad del cuadrista. |
| 10.9.4 Pruebas de armarios hechos de material aislante | Es responsabilidad del cuadrista. |
| 10.10 Aumento de la temperatura | El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos. |
| 10.11 Resistencia a los cortocircuitos | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
| 10.12 Compatibilidad electromagnética | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. |
| 10.13 Función mecánica | El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL). |
| Característica | Valor |
|---|---|
| Ajuste actual de liberación de sobrecarga (EF002336) | 2.5 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 62 A |
| Con protección de sobrecarga térmica (EF006233) | No |
| Sensible a fallo de fase (EF007400) | Sí |
| Técnica de liberación (EF007007) | Termomagnético |
| Tensión nominal de funcionamiento (EF001435) | 690 V |
| Intensidad nominal permanente Iu (EF001389) | 4 A |
| Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) | 0.75 kW |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 1.5 kW |
| Pérdida de potencia (EF005387) | 5.33 W |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Ejecución del elemento accionador (EF006976) | Botón giratorio (mando) |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Con interruptor auxiliar integrado (EF001387) | No |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) | 150 kA |
| Grado de protección (IP) (EF005474) | IP20 |
| Altura (EF000040) | 93 mm |
| Anchura (EF000008) | 45 mm |
| Profundidad (EF000049) | 76 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PKZM0-4 Y7-72737 072737 ES_265346.pdf | 997 Kbytes |
|
