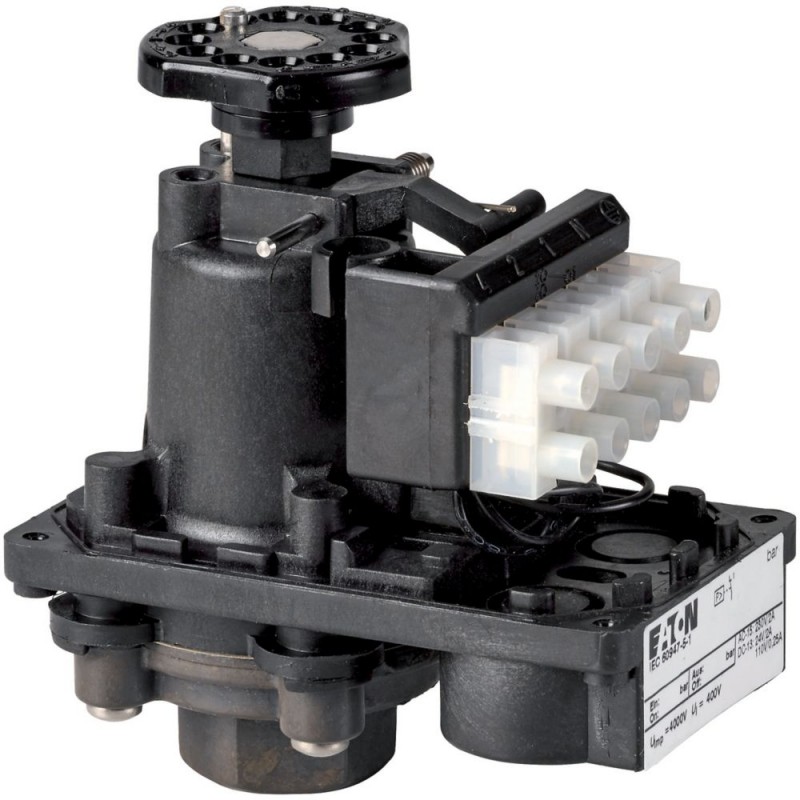

MCS22-U 012592 EATON ELECTRIC Presostato de maniobra 1 conmutado 25 bar Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MCS22-U 012592 EATON ELECTRIC Presostato de maniobra 1 conmutado 25 bar

MCS22-U

012592

EATON-MOELLER

Disponible Envío el hoy

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo. Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.

Presostato de maniobra; 1 conmutado; 25 bar

Más detalles


Interruptores de baja tensión > Interruptor de presión

Interruptores de posición

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $127.58
Precio unitario: $127.58

Cantidad Precio
1+$127.58
2+$127.59
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Interruptor de presión, 1W, 25bar
EN 60947-5-1 IEC, IP65_x, monitoreo de la presión de los medios líquidos y gaseosos, e. g. de aire comprimido, para la activación de los circuitos auxiliares, hacer y romper la presión: ajustables por separado

Programa de entrega

Gama de productos
Los interruptores de presión con contactos auxiliares
Grado de Protección
IP65
Variable de conmutación diferencial
Notas

Características:

  • La presión de la brida del tubo de R¼"
  • Si es necesario: la presión de la brida del tubo de R½"
  • IP65 junto con V-racor atornillado para cables M20
  • 1 Aislamiento de conductor de protección terminal
  • 2 entrada de cable nocauts para M20
  • Neopreno de la membrana, resistente al envejecimiento, de aire, de aceite de motor, y agua min. -25 °C, max. +80 °C

Cortar y cortar las presiones son preestablecidas de fábrica según se especifica con el tipo de sufijo: →#203948

R ¼ " corresponde a G ¼

R ½ " corresponde a G ½ según ISO 228-1

Contacto auxiliar IEC/EN 60947-1

Datos técnicos

General
Normas
IEC/EN 60947-5-1
La presión de prueba
32 bar
La ruptura de la presión
90 bar
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
25 - 70
Grado de Protección
IP65
Posición de montaje
Como se requiere
Mecánica de la resistencia de choque IEC 60068-2-27 [Media sinusoidal de choque de 20 ms]
> 10 g
Resistencia a la vibración acc. IEC/EN 60068-2-6 [Amplitud 1 mm]
36 Hz
Terminal de capacidadesSólido
1 x (0.75 - 2.5) mmDos
Terminal de capacidadesFlexible con férulas según DIN 46228
1 x (0.5 - 1.5) mmDos
Terminaciones
Túnel terminal
Terminal de tornillo
M3
Par de apriete de los terminales de tornillo
0,5 Nm
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
400 V
Categoría de sobretensión/grado de contaminación
III/3
Max. corto-circuito del dispositivo de protecciónFusible [gG/gL]
10 Un
DC-13Corriente de operación nominal24 V
2 Un
DC-13Corriente de operación nominal110 V
0.25
Frecuencia nominal [f]
50 Hz

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / interruptor de Presión (EC000243)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / equipo de Monitoreo (de bajo voltaje interruptor de la tecnología) / control de Presión de los equipos ([email protected] [AKF108014])
Adecuado como guardia de
Adecuado como regulador de 2 puntos
Adecuado como limitador de
No
Max. presión de operación
25000 hPa
Involucrar a presión
0 - 21 bar
Ajuste inicial
0 - 0 hPa
Interruptor de presión
0 - 22 bar
Final de la configuración
0 - 0 hPa
La presión diferencial de conmutación
0 bar
Max. la presión de prueba
32 bar
Presión de rotura
90 bar
Temperatura media
25 - 80 °C
Conexión
Interior de la rosca gas cilíndrica (G)
Tamaño de la rosca
De 1/4 de pulgada
Tensión nominal Ue en CA 50 Hz
0 - 230 V
Tensión nominal Ue en el AC 60 Hz
0 - 230 V
Tensión nominal Ue en DC
0 - 110 V
Valor inicial del rango de medición de presión
0 Pa
Valor final del rango de medición de presión
0 Pa
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Capacidad de conmutación en el AC-3, 240 V
0 kA
El funcionamiento nominal actual de la Ie en AC-1, 400 V
0 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
0 Un
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como de cambio de contacto
Uno
Tipo de conexión eléctrica
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Cero
Ajustable rango de corriente
0 - 0 de Un
Con el funcionamiento de la mano
No
Con el manual del interruptor de encendido/apagado
No
Versión electrónica
No
Con pantalla
No
A prueba de explosión
No
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Otros
Altura
100 mm
Ancho
60 mm
Diámetro
0 mm
Profundidad
96 mm

Dimensiones

132X006
132X002
132X003
