> EATON - MOELLER>Interruttori di posizione >MCS22-U 012592 ELECTRIC Pressostato, 1W, 25bar
Prodotto precedente Prodotto successivo

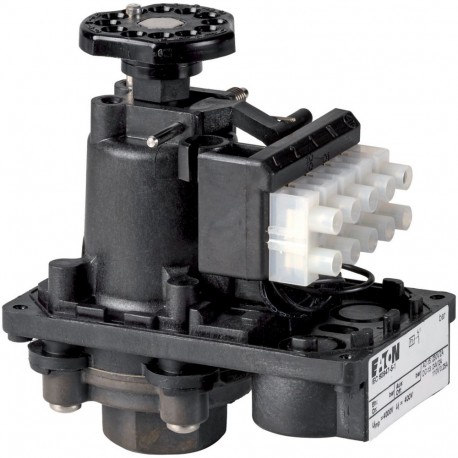

MCS22-U 012592 EATON ELECTRIC Pressostato, 1W, 25bar Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MCS22-U 012592 EATON ELECTRIC Pressostato, 1W, 25bar

MCS22-U

012592

EATON-MOELLER

Pressostato, 1W, 25bar

Pressostato commutato 1 25 bar

Eaton Moeller® series MCS Pressure switch, 1W, 25bar MCS22-U

IEC EN 60947-5-1, IP65_x, controllo della pressione di fluidi liquidi e gassosi, ad es. aria compressa, per l'azionamento di circuiti ausiliari, pressione di collegamento e di scoppio: regolabile separatamente

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Interruttore a pressione

Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series MCS Pressure switch
Catalog Number
012592
EAN
4015080125921
Product Length/Depth
96 mm
Product Height
111 mm
Product Width
60 mm
Product Weight
0.28 kg
Certifications
IEC/EN 60947-5-1
Catalog Notes
Note on use: This product complies with Low-Voltage Directive 2014/35/EC and EMC Directive 2014/30/EC and meets the requirements in EN 60947-5-1. This product does not meet the rail industry's standard requirements. Accordingly, the user must review it separately for the specific application at hand.
Model Code
MCS22-U

Features & Functions

Electric connection type
Screw connection
Features
Variable switching differential

General

Actuator diameter
0 mm
Bursting pressure
90 bar
Connection
Inner thread gas cylindrical (BSPP)
Connection type
Tunnel terminal
Degree of protection
IP65
NEMA Other
Operating pressure - max
25000 hPa
Overvoltage category
III
Pollution degree
3
Product category
Pressure switches
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable as
2-point controller
Guard
Test pressure
32 bar

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Vibration resistance
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)

Climatic environmental conditions

Ambient operating temperature - min
25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Terminal capacities

Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
Terminal capacity (solid)
1 x (0.75 - 2.5) mm²
Screw size
M3, Terminal screw
Tightening torque
0.5 Nm, Screw terminals

Electrical rating

Rated frequency - max
50 Hz
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie)
2 A at DC-13, 24 V
0.25 A at DC-13, 110 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
0 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
0 A
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Rated operational voltage (Ue) at AC - min
0 V
Rated operational voltage (Ue) at AC - max
230 V
Rated operational voltage (Ue) at DC - min
0 V
Rated operational voltage (Ue) at DC - max
110 V

Short-circuit rating

Short-circuit protection rating
Max. 10 A gG/gL, Fuse, Contacts

Contacts

Number of auxiliary contacts (change-over contacts)
1
Number of auxiliary contacts (normally closed contacts)
0
Number of main contacts (normally open contact)
0

ETIM for 012592 Apparecchi elettrici a bassa tensione (EC000243)
Caratteristica Valore
adatto come dispositivo di sorveglianza (EF007239) Sì
adatto come regolatore a 2 punti (EF007226) Sì
adatto come limitatore (EF007228) No
pressione di lavoro massima (EF020449) 25000 hPa
pressione di attivazione (EF007124) 0 bar
impostazione iniziale (EF001410) 0 hPa
pressione di disattivazione (EF007008) 0 bar
impostazione finale (EF001411) 0 hPa
differenza commutazione-pressione (EF008261) 0 bar
max. pressione di prova (EF007365) 32 bar
pressione di scoppio (EF007080) 90 bar
temperatura del fluido (EF007369) 25 °C
collegamento (EF000443) filettatura interna cilindrica (BSPP)
dimensione di filettatura (EF022694) 1/2 pollice
tensione d'esercizio nominale Ue per AC 50 Hz (EF007029) 0 V
tensione d'esercizio nominale Ue per AC 60 Hz (EF007030) 0 V
tensione d'esercizio nominale Ue per DC (EF007031) 0 V
valore iniziale intervallo di misura pressione (EF006812) 0 Pa
valore finale dell'intervallo di misura pressione (EF007134) 0 Pa
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
potere di interruzione AC-3 (240 V) (EF001409) 0 kA
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 0 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 0 A
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, invertitori (EF003531) 1
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 0
intervallo di corrente regolabile (EF008211) 0 A
con azionamento manuale (EF007378) No
con interruttore ACC/CHIUS manuale (EF001408) No
versione elettronica (EF007132) No
con display (EF000458) No
antideflagrante (EF004663) No
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) altro
altezza (EF000040) 111 mm
larghezza (EF000008) 60 mm
diametro (EF000551) 0 mm
profondità (EF000049) 96 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MCS22-U MCS22-U 012592 FR_043441.pdf 3 Mbytes MCS22-U MCS22-U 012592 FR_043441.pdf
