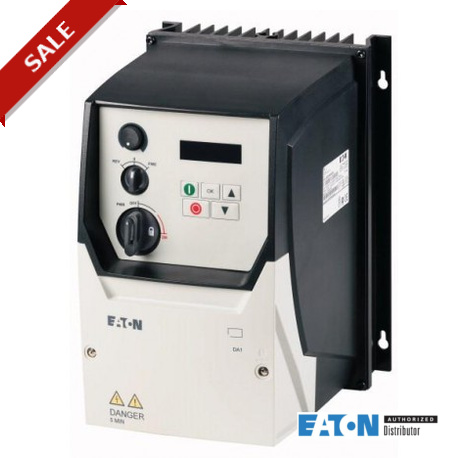

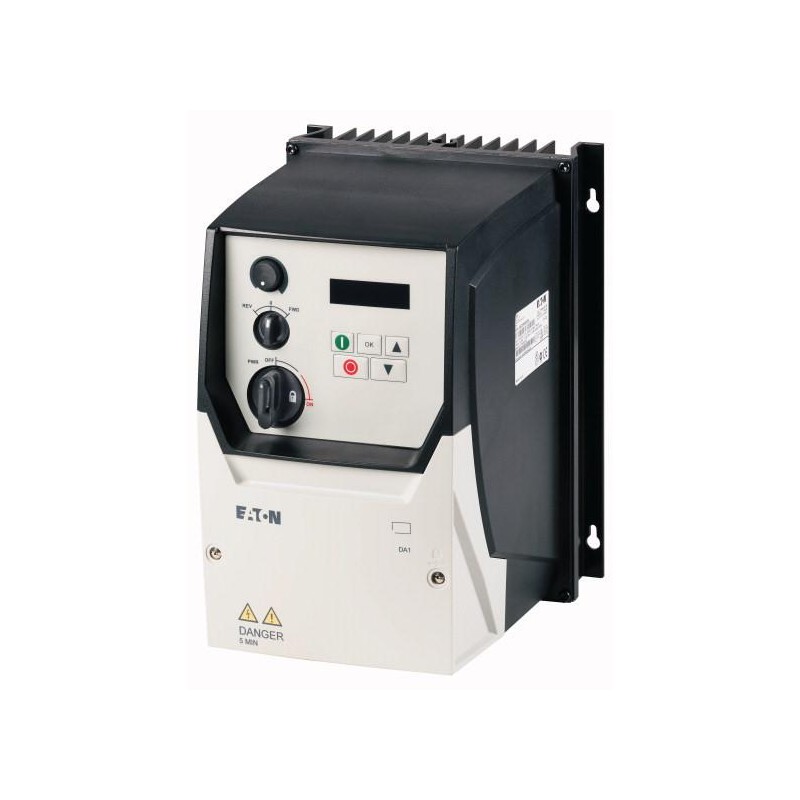

DA1-327D0FB-A6SN
169166
EATON-MOELLER
1
PowerXL Drive - Serie DA1
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Rango de | Convertidor de frecuencia | ||
Identificador del tipo de | DA1 | ||
La tensión nominal de empleo | Ue | 230 V CA, trifásico 240 V CA, 3-phasig | |
Voltaje de salida (Ue | UDos | 230 V CA, trifásico 240 V CA, 3-phasig | |
Tensión de red (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
La corriente nominal de trabajo | |||
para una sobrecarga de 150 % | Yoe | Ha | Siete |
Nota | La corriente nominal de empleo en una frecuencia de conmutación de 4 kHz y una temperatura del aire ambiente de +40 °C | ||
Nota | Ciclo de sobrecarga de 60 s cada 600 s | ||
La potencia del motor correspondiente | |||
Nota | Para tres de la fase de motores asíncronos tétrapolaires normas, la refrigeración interna y el área de superficie (1500 tr/min)-1a 50 Hz y 1800-1a 60 Hz | ||
Nota | Ciclo de sobrecarga de 60 s cada 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 1.5 |
150 % de Sobrecarga | Yoe | Ha | 6.3 |
Nota | en virtud de 220 - 240 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | Dos |
150 % de Sobrecarga | Yoe | Ha | 6.8 |
Grado de protección | IP66/NEMA 4X | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Módulo de acoplamiento de bus de campo (opcional) | Ethernet IP DeviceNet PROFIBUS PROFINET Modbus-TCP EtherCAT BACnet/IP SmartWire-DT | ||
El equipo | Filtro de supresión de interferencia de El frenado de la unidad de Pantalla brillante de 7 segmentos Órganos de control en el equipo | ||
Tamaño | FS2 | ||
Conexión SmartWire-DT | con el módulo SmartWire-DT DX-NET-SWD2 |
General | |||
El cumplimiento de las normas | Requisitos generales : IEC/EN 61800-2 Los requisitos de EMC : IEC/EN 61800-3 Requisitos de seguridad : IEC/EN 61800-5-1 | ||
Certificaciones | CE, cUL, UL, c-Tick, Ukr Sepro, EAC | ||
La calidad de fabricación | RoHS, ISO 9001 | ||
De adaptación al cambio climático | ρw | % | < 95 %, el promedio de humedad relativa (RH), sin condensación, no corrosivo (EN 50178) |
Temperatura ambiente | |||
Servicio (150 % de recargo). | ϑ | °C | -10 - +40 |
Almacenamiento | ϑ | °C | -40 - +60 |
Nivel de supresión de interferencia de | |||
Clase de supresión de interferencia (EMC) | C1, C2, C3 ; depende de la longitud del cable de conexión del motor, la carga conectada y el medio ambiente. Si es aplicable, filtros, supresor de sobretensiones, externo (opcional). | ||
Medio ambiente (EMC) | 1º y 2º medio ambiente | ||
longitud máxima del cable del motor | Yo | m | C1 ≤ 1 m C2 ≤ 5 m C3 ≤ 25 m |
Posición De Montaje | Vertical | ||
La altitud de la instalación | m | 0 - 1000 m sobre el nivel del mar por encima de los 1000 m : 1 % de reducción de potencia de 100 m max. 4000 m | |
Grado de protección | IP66/NEMA 4X | ||
Protección contra contactos directos | BGV A3 (VBG4, protección contra contacto con los dedos y el dorso de la mano) | ||
Circuito Principal | |||
El poder | |||
La tensión nominal de empleo | Ue | 230 V CA, trifásico 240 V CA, 3-phasig | |
Tensión de red (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corriente de entrada (sobrecarga de 150 %) | YoLN | Ha | 7.3 |
El poder | Redes de corriente alterna con el punto medio conectado a tierra | ||
Frecuencia de la red | fLN | Hz | 50/60 |
Rango de frecuencia | fLN | Hz | 48 - 62 |
La frecuencia de alimentación | cada 30 segundos | ||
El poder de la parte | |||
La función | Convertidores de frecuencia con circuito intermedio de tensión cc y del inversor de IGBT | ||
Corriente de sobrecarga (sobrecarga de 150 %) | YoEl | Ha | 10.5 |
El pico de corriente en el arranque máx. (Alta Carga) | YoH | % | Doscientos |
Una nota sobre el pico de corriente en el arranque máx. | durante 4 segundos | ||
Voltaje de salida (Ue | UDos | 230 V CA, trifásico 240 V CA, 3-phasig | |
La frecuencia de salida | fDos | Hz | 0 - 50/60 (max. 500) |
La frecuencia de reloj | fPWM | kHz | Dieciséis ajustable 4 - 32 (sonora) |
La operación | Mando U/f Regulación de la velocidad con compensación de deslizamiento Control vectorial sin sensor (SLV) en opción : control vectorial con realimentación (CLV) | ||
La resolución de la frecuencia (setpoint) | Δf | Hz | 0.1 |
La corriente nominal de trabajo | |||
para una sobrecarga de 150 % | Yoe | Ha | Siete |
Nota | La corriente nominal de empleo en una frecuencia de conmutación de 4 kHz y una temperatura del aire ambiente de +40 °C | ||
Potencia disipada | |||
Potencia disipada en virtud de la corriente asignada de empleo | PV | W | 61.5 |
Rendimiento | η | % | 95.9 |
La corriente de fuga máxima en la tierra (PE) sin motor | YoPE | mi | 1.73 |
El equipo | Filtro de supresión de interferencia de El frenado de la unidad de Pantalla brillante de 7 segmentos Órganos de control en el equipo | ||
Función de seguridad | STO (Safe Torque Off) | ||
Tamaño | FS2 | ||
Arranque el motor | |||
Nota | Para tres de la fase de motores asíncronos tétrapolaires normas, la refrigeración interna y el área de superficie (1500 tr/min)-1a 50 Hz y 1800-1a 60 Hz | ||
Nota | Ciclo de sobrecarga de 60 s cada 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 1.5 |
Nota | en virtud de 220 - 240 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | Dos |
Longitud máxima permitida del cable | Yo | m | blindado: 100 blindado, con inductancia de motor: 200 no blindado: 150 no blindados, con inductancia de motor: 300 |
La potencia aparente | |||
La potencia aparente en servicio nominal 230 V | S | kVA | 2.79 |
La potencia aparente en servicio nominal 240 V | S | kVA | 2.91 |
La función de frenado | |||
Par de frenado Estándar | max. 30 % MN | ||
Par de frenado Frenado dc | 100 % ajustable | ||
Par de frenado con resistencia de frenado externa | max. El 100% de la corriente asignada de empleo Ie con resistencia de frenado externa | ||
Resistencia de frenado externa min. | Rmin | Ω | Cincuenta |
Umbral de activación de la resistencia de frenado | UDC | V | 390 V DC |
Parte comando | |||
la tensión de control externa | Uc | V | 24 V DC (máx. 100 mA) |
Punto de ajuste de voltaje | Us | V | 10 V DC (máx. 10 mA) |
Entradas analógicas | 2, configurable de 0 - 10 V DC, 0/4 - 20 mA | ||
Salidas analógicas | 2, configurable de 0 - 10 V, 0/4 - 20 mA | ||
Entradas de todo-o-nada | 3, configurable, 30 V CC máx., 5 max. con entradas analógicas, no parametrizado | ||
Salidas todo o nada | 2, configurable por el usuario, 24 V DC | ||
Salidas de relé | 2, el software, con 1 contacto normalmente abierto y 1 contacto de conmutación, 6 a (250 V AC-1) / 5 a (30 V DC-1) | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Los órganos de control y de protección adecuado | |||
Conexión a la red | |||
(IEC Tipo B, gG), 150 % | FAZ-B10/3 | ||
En la lista UL (Clase CC, J) | Ha | Diez | |
150 % de sobrecarga (CT/IH a 50 °C) | DX-LN3-010 | ||
Arranque el motor | |||
150 % de sobrecarga (CT/IH a 50 °C) | DX-LM3-008 | ||
150 % de sobrecarga (CT/IH a 50 °C) | DX-SIN3-010 | ||
10 % de ciclo de trabajo (FM) | DX-BR050-0K4 | ||
20% ciclo de trabajo (FM) | DX-BR050-0K8 |
Especificaciones técnicas para la verificación de diseño | |||
La corriente nominal de trabajo para la indicación de la potencia disipada | Yon | Ha | Siete |
Potencia disipada en el material, en función de la corriente | Pvid | W | 61.5 |
Certificado por la norma IEC/EN 61439 | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 Resistencia a la corrosión | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.3.1 de la Resistencia térmica de la envolvente | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.3.2 la Resistencia de los Materiales de aislamiento de Calor normal | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.3.3 la Resistencia de los Materiales aislantes de Calor excepcional | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.4 Resistencia a los rayos UV | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.5 Elevación | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.2.6 Prueba de choque | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.2.7 Inscripciones | Los requisitos de la norma de producto de que se cumplan. | ||
10.3 Grado de protección de la envolvente | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.4 las Distancias de aislamiento y líneas de fuga | Los requisitos de la norma de producto de que se cumplan. | ||
10.5 Protección contra descargas eléctricas | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.6 el hardware de Montaje | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.7 los Circuitos eléctricos y las conexiones internas | Bajo la responsabilidad de la tableautier. | ||
10.8 las Conexiones de los conductores que se pasan desde el exterior | Bajo la responsabilidad de la tableautier. | ||
10.9 Propiedades de aislamiento | |||
10.9.2 Tensión soportada a frecuencia industrial | Bajo la responsabilidad de la tableautier. | ||
10.9.3 hay Tensión de choque | Bajo la responsabilidad de la tableautier. | ||
10.9.4 sobre de Prueba de aislamiento | Bajo la responsabilidad de la tableautier. | ||
10.10 Warm-up | El cálculo de que el calentamiento es bajo la responsabilidad de la tableautier. Eaton proporciona los datos de la disipado el poder de los dispositivos. | ||
10.11 resistencia a cortocircuitos | Bajo la responsabilidad de la tableautier. Las especificaciones de los dispositivos debe ser observado. | ||
10.12 Compatibilidad electromagnética | Bajo la responsabilidad de la tableautier. Las especificaciones de los dispositivos debe ser observado. | ||
10.13 Funcionamiento mecánico | En el nivel del dispositivo, se cumplan las condiciones requeridas, en la medida en que las instrucciones del manual de instalación (ES) son tomadas en cuenta. |
El voltaje de la red | V | 200 - 240 | |
Frecuencia de la red | 50/60 Hz | ||
El número de fases en la entrada | Tres | ||
Número de fases a la salida | Tres | ||
Valor máx. la frecuencia de salida | Hz | Quinientos | |
Tensión Nominal de salida | V | Doscientos treinta | |
Salida nominal de corriente | Ha | Siete | |
La potencia de salida a la tensión nominal de salida | kW | 1.5 | |
Valor máx. de potencia de salida con carga, cuadrática en la tensión nomi | kW | 1.5 | |
Valor máx. de la potencia de salida con carga lineal debajo de la tensión nominal | kW | 1.5 | |
Con elemento de control | Sí | ||
Uso permitido en las zonas industriales | Sí | ||
los usos permitidos en las zonas residenciales y terciario | Sí | ||
Soporta protocoleTCP/IP | No | ||
Soporte para el protocolo PROFIBUS | Sí | ||
Soporta el protocolo CAN | Sí | ||
Soporte para el protocolo INTERBUS | No | ||
El soporte del protocolo ASI | No | ||
Soporte para el protocolo EIB/KNX | No | ||
Soporta protocolo MODBUS | Sí | ||
Soporte para el protocolo de Datos de la Autopista | No | ||
Soporte para el protocolo DeviceNet | No | ||
Soporte para el protocolo SUCONET | No | ||
Protocolo LON | No | ||
Protocolo para PROFINET IO | Sí | ||
Protocolo para PROFINET CBA | No | ||
Soporta el protocolo de SERCOS | No | ||
Protocolo Foundation Fieldbus | No | ||
Protocolo para EtherNet/IP | Sí | ||
Protocolo para as-Interface de Seguridad en el Trabajo | No | ||
Protocolo para DeviceNet Safety | No | ||
Protocolo INTERBUS Seguridad | No | ||
Protocolo PROFIsafe | No | ||
Protocolo para SafetyBUS p | No | ||
El apoyo de protocolo para otros sistemas de bus | No | ||
Número de interfaces de Ethernet industrial | Cero | ||
Número de interfaz HW-PROFINET | Cero | ||
Número de interfaces serie RS-232 | Cero | ||
Número de interfaces serie RS-422 | Cero | ||
Número de interfaces serie RS-485 | Uno | ||
Número de interfaces de serie TTY | Cero | ||
Número de interfaces USB | Uno | ||
Número de interfaces paralelo | Cero | ||
Número de interfaces de otros | Cero | ||
La Interfaz Óptica | No | ||
Con conexión a PC | Sí | ||
Chopper (chopper) integrado de frenado | Sí | ||
La operación en 4 cuadrantes posible | No | ||
El rendimiento de los convertidores | Inversor U | ||
Clase de protección (IP) | IP66 | ||
Altura | mm | Doscientos treinta y uno | |
Ancho | mm | Un centenar de siete | |
Profundidad | mm | Uno de los ciento ochenta y seis | |
Relativa tolerancia de la frecuencia simétrica a la red | % | Cinco | |
La tolerancia en relación a la tensión simétrica a la red | % | Diez |
Normas De Producto | UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE | ||
UL File No. | E172143 | ||
UL Categoría de Control No. | LA SECUNDARIA NORTH MOUNTAIN, NMMS7 | ||
Archivo CSA No. | UL informe se aplica tanto a los EE.UU. y Canadá | ||
América Del Norte Certificación | En la lista UL, certificado por UL para uso en Canadá | ||
Diseñado especialmente para América del Norte | No. | ||
Adecuado para | Circuitos | ||
Max. Clasificación De Voltaje | 3~ 240 V de CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey) | ||
Grado de Protección | IEC: IP66 |
