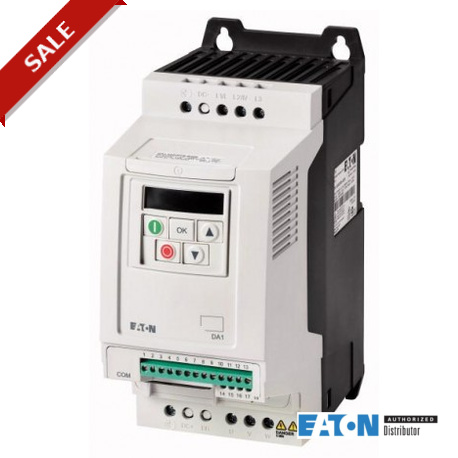

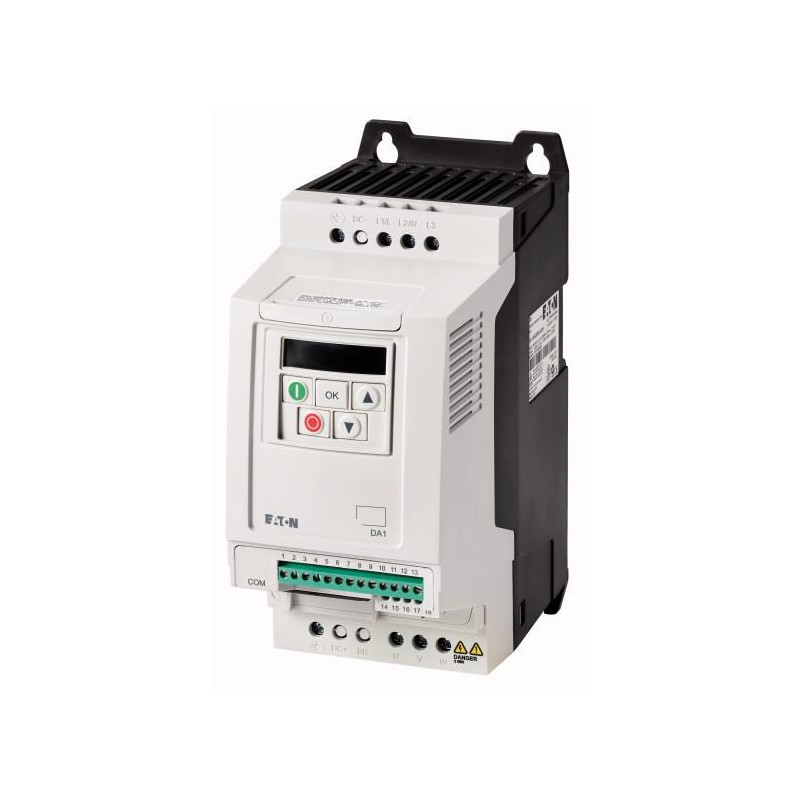

DA1-324D3FB-A20N 169161 EATON ELECTRIC PowerXL Drive Serie DA1
DA1-324D3FB-A20N
169161
EATON-MOELLER
PowerXL Drive - Serie DA1
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Gama de entrega
Rango de | Convertidor de frecuencia | ||
Identificador del tipo de | DA1 | ||
La tensión nominal de empleo | Ue | 230 V CA, trifásico 240 V CA, 3-phasig | |
Voltaje de salida (Ue | UDos | 230 V CA, trifásico 240 V CA, 3-phasig | |
Tensión de red (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
La corriente nominal de trabajo | |||
para una sobrecarga de 150 % | Yoe | Ha | 4.3 |
Nota | La corriente nominal de empleo en una frecuencia de conmutación de 4 kHz y una temperatura del aire ambiente de +50 °C | ||
Nota | Ciclo de sobrecarga de 60 s cada 600 s | ||
La potencia del motor correspondiente | |||
Nota | Para tres de la fase de motores asíncronos tétrapolaires normas, la refrigeración interna y el área de superficie (1500 tr/min)-1a 50 Hz y 1800-1a 60 Hz | ||
Nota | Ciclo de sobrecarga de 60 s cada 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 0.75 |
150 % de Sobrecarga | Yoe | Ha | 3.2 |
Nota | en virtud de 220 - 240 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | Uno |
150 % de Sobrecarga | Yoe | Ha | 4.2 |
Grado de protección | IP20/NEMA 0 | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Módulo de acoplamiento de bus de campo (opcional) | Ethernet IP DeviceNet PROFIBUS PROFINET Modbus-TCP EtherCAT BACnet/IP SmartWire-DT | ||
El equipo | Filtro de supresión de interferencia de El frenado de la unidad de Pantalla brillante de 7 segmentos | ||
Tamaño | FS2 | ||
Conexión SmartWire-DT | con el módulo SmartWire-DT DX-NET-SWD1 |
Características técnicas
| General | |||
El cumplimiento de las normas | Requisitos generales : IEC/EN 61800-2 Los requisitos de EMC : IEC/EN 61800-3 Requisitos de seguridad : IEC/EN 61800-5-1 | ||
Certificaciones | CE, cUL, UL, c-Tick, Ukr Sepro, EAC | ||
La calidad de fabricación | RoHS, ISO 9001 | ||
De adaptación al cambio climático | ρw | % | < 95 %, el promedio de humedad relativa (RH), sin condensación, no corrosivo (EN 50178) |
Temperatura ambiente | |||
Servicio (150 % de recargo). | ϑ | °C | -10 - +50 |
Almacenamiento | ϑ | °C | -40 - +60 |
Nivel de supresión de interferencia de | |||
Clase de supresión de interferencia (EMC) | C1, C2, C3 ; depende de la longitud del cable de conexión del motor, la carga conectada y el medio ambiente. Si es aplicable, filtros, supresor de sobretensiones, externo (opcional). | ||
Medio ambiente (EMC) | 1º y 2º medio ambiente | ||
longitud máxima del cable del motor | Yo | m | C1 ≤ 1 m C2 ≤ 5 m C3 ≤ 25 m |
Posición De Montaje | Vertical | ||
La altitud de la instalación | m | 0 - 1000 m sobre el nivel del mar por encima de los 1000 m : 1 % de reducción de potencia de 100 m max. 4000 m | |
Grado de protección | IP20/NEMA 0 | ||
Protección contra contactos directos | BGV A3 (VBG4, protección contra contacto con los dedos y el dorso de la mano) | ||
| Circuito Principal | |||
El poder | |||
La tensión nominal de empleo | Ue | 230 V CA, trifásico 240 V CA, 3-phasig | |
Tensión de red (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corriente de entrada (sobrecarga de 150 %) | YoLN | Ha | 4.5 |
El poder | Redes de corriente alterna con el punto medio conectado a tierra | ||
Frecuencia de la red | fLN | Hz | 50/60 |
Rango de frecuencia | fLN | Hz | 48 - 62 |
La frecuencia de alimentación | cada 30 segundos | ||
El poder de la parte | |||
La función | Convertidores de frecuencia con circuito intermedio de tensión cc y del inversor de IGBT | ||
Corriente de sobrecarga (sobrecarga de 150 %) | YoEl | Ha | 6.45 |
El pico de corriente en el arranque máx. (Alta Carga) | YoH | % | Doscientos |
Una nota sobre el pico de corriente en el arranque máx. | durante 4 segundos | ||
Voltaje de salida (Ue | UDos | 230 V CA, trifásico 240 V CA, 3-phasig | |
La frecuencia de salida | fDos | Hz | 0 - 50/60 (max. 500) |
La frecuencia de reloj | fPWM | kHz | Dieciséis ajustable 4 - 32 (sonora) |
La operación | Mando U/f Regulación de la velocidad con compensación de deslizamiento Control vectorial sin sensor (SLV) en opción : control vectorial con realimentación (CLV) | ||
La resolución de la frecuencia (setpoint) | Δf | Hz | 0.1 |
La corriente nominal de trabajo | |||
para una sobrecarga de 150 % | Yoe | Ha | 4.3 |
Nota | La corriente nominal de empleo en una frecuencia de conmutación de 4 kHz y una temperatura del aire ambiente de +50 °C | ||
Potencia disipada | |||
Potencia disipada en virtud de la corriente asignada de empleo | PV | W | 39.75 |
Rendimiento | η | % | 94.7 |
La corriente de fuga máxima en la tierra (PE) sin motor | YoPE | mi | 1.73 |
El equipo | Filtro de supresión de interferencia de El frenado de la unidad de Pantalla brillante de 7 segmentos | ||
Función de seguridad | STO (Safe Torque Off) | ||
Tamaño | FS2 | ||
Arranque el motor | |||
Nota | Para tres de la fase de motores asíncronos tétrapolaires normas, la refrigeración interna y el área de superficie (1500 tr/min)-1a 50 Hz y 1800-1a 60 Hz | ||
Nota | Ciclo de sobrecarga de 60 s cada 600 s | ||
Nota | a 230 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 0.75 |
Nota | en virtud de 220 - 240 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | Uno |
Longitud máxima permitida del cable | Yo | m | blindado: 100 blindado, con inductancia de motor: 200 no blindado: 150 no blindados, con inductancia de motor: 300 |
La potencia aparente | |||
La potencia aparente en servicio nominal 230 V | S | kVA | 1.71 |
La potencia aparente en servicio nominal 240 V | S | kVA | 1.79 |
La función de frenado | |||
Par de frenado Estándar | max. 30 % MN | ||
Par de frenado Frenado dc | 100 % ajustable | ||
Par de frenado con resistencia de frenado externa | max. El 100% de la corriente asignada de empleo Ie con resistencia de frenado externa | ||
Resistencia de frenado externa min. | Rmin | Ω | Cien |
Umbral de activación de la resistencia de frenado | UDC | V | 390 V DC |
| Parte comando | |||
la tensión de control externa | Uc | V | 24 V DC (máx. 100 mA) |
Punto de ajuste de voltaje | Us | V | 10 V DC (máx. 10 mA) |
Entradas analógicas | 2, configurable de 0 - 10 V DC, 0/4 - 20 mA | ||
Salidas analógicas | 2, configurable de 0 - 10 V, 0/4 - 20 mA | ||
Entradas de todo-o-nada | 3, configurable, 30 V CC máx., 5 max. con entradas analógicas, no parametrizado | ||
Salidas todo o nada | 2, configurable por el usuario, 24 V DC | ||
Salidas de relé | 2, el software, con 1 contacto normalmente abierto y 1 contacto de conmutación, 6 a (250 V AC-1) / 5 a (30 V DC-1) | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
| Los órganos de control y de protección adecuado | |||
Conexión a la red | |||
(IEC Tipo B, gG), 150 % | FAZ-B6/3 | ||
En la lista UL (Clase CC, J) | Ha | Seis | |
150 % de sobrecarga (CT/IH a 50 °C) | DX-LN3-006 | ||
Arranque el motor | |||
150 % de sobrecarga (CT/IH a 50 °C) | DX-LM3-005 | ||
150 % de sobrecarga (CT/IH a 50 °C) | DX-SIN3-010 | ||
10 % de ciclo de trabajo (FM) | DX-BR100-0K2 | ||
20% ciclo de trabajo (FM) | DX-BR100-0K4 |
La verificación del diseño de acuerdo a la norma IEC/EN 61439(las características de la pantalla)(ocultar).
Especificaciones técnicas para la verificación de diseño | |||
La corriente nominal de trabajo para la indicación de la potencia disipada | Yon | Ha | 4.3 |
Potencia disipada en el material, en función de la corriente | Pvid | W | 39.75 |
Certificado por la norma IEC/EN 61439 | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 Resistencia a la corrosión | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.3.1 de la Resistencia térmica de la envolvente | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.3.2 la Resistencia de los Materiales de aislamiento de Calor normal | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.3.3 la Resistencia de los Materiales aislantes de Calor excepcional | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.4 Resistencia a los rayos UV | Los requisitos de la norma de producto de que se cumplan. | ||
10.2.5 Elevación | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.2.6 Prueba de choque | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.2.7 Inscripciones | Los requisitos de la norma de producto de que se cumplan. | ||
10.3 Grado de protección de la envolvente | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.4 las Distancias de aislamiento y líneas de fuga | Los requisitos de la norma de producto de que se cumplan. | ||
10.5 Protección contra descargas eléctricas | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.6 el hardware de Montaje | Sin objetar el hecho de que todo el aparato debe ser evaluado. | ||
10.7 los Circuitos eléctricos y las conexiones internas | Bajo la responsabilidad de la tableautier. | ||
10.8 las Conexiones de los conductores que se pasan desde el exterior | Bajo la responsabilidad de la tableautier. | ||
10.9 Propiedades de aislamiento | |||
10.9.2 Tensión soportada a frecuencia industrial | Bajo la responsabilidad de la tableautier. | ||
10.9.3 hay Tensión de choque | Bajo la responsabilidad de la tableautier. | ||
10.9.4 sobre de Prueba de aislamiento | Bajo la responsabilidad de la tableautier. | ||
10.10 Warm-up | El cálculo de que el calentamiento es bajo la responsabilidad de la tableautier. Eaton proporciona los datos de la disipado el poder de los dispositivos. | ||
10.11 resistencia a cortocircuitos | Bajo la responsabilidad de la tableautier. Las especificaciones de los dispositivos debe ser observado. | ||
10.12 Compatibilidad electromagnética | Bajo la responsabilidad de la tableautier. Las especificaciones de los dispositivos debe ser observado. | ||
10.13 Funcionamiento mecánico | En el nivel del dispositivo, se cumplan las condiciones requeridas, en la medida en que las instrucciones del manual de instalación (ES) son tomadas en cuenta. |
Datos técnicos ETIM 6.0(Ver criterios)(Ocultar criterios)
voltaje | V | 200 - 240 | |
frecuencia del sector | 50/60 Hz | ||
número de fases de entrada | Tres | ||
número de fases de salida | Tres | ||
la frecuencia de salida máx. | Hz | Quinientos | |
voltaje de salida: máx. | V | Doscientos treinta | |
la corriente de salida nominal I2N | Ha | 4.3 | |
potencia de salida máx. apoyo cuadrática en el voltaje de salida nominal | kW | 0.75 | |
potencia de salida máx. carga lineal de voltaje de salida nominal | kW | 0.75 | |
con elemento de control | sí | ||
uso permitido en una zona industrial | sí | ||
uso permitido en la zona comercial y residencial | sí | ||
admite el protocolo de TCP/IP | no | ||
los protocolos soportados para PROFIBUS | sí | ||
protocolo compatible que PUEDE | sí | ||
los protocolos soportados para INTERBUS | no | ||
los protocolos soportados para ASI | no | ||
los protocolos soportados para KNX | no | ||
admite el protocolo de MODBUS | sí | ||
los protocolos soportados por Datos de la Autopista | no | ||
los protocolos soportados para DeviceNet | no | ||
los protocolos soportados para SUCONET | no | ||
los protocolos soportados para la LON | no | ||
los protocolos soportados para PROFINET IO | sí | ||
los protocolos soportados para PROFINET CBA | no | ||
los protocolos soportados para SERCOS | no | ||
los protocolos soportados para Foundation Fieldbus | no | ||
los protocolos soportados para EtherNet/IP | sí | ||
los protocolos soportados para as-Interface de Seguridad en el Trabajo | no | ||
los protocolos soportados para DeviceNet Safety | no | ||
los protocolos soportados para INTERBUS-Safety | no | ||
los protocolos soportados para PROFIsafe | no | ||
los protocolos soportados para SafetyBUS p | no | ||
los protocolos soportados para otros sistemas de bus | no | ||
número de interfaces de hardware de Ethernet Industrial | Cero | ||
número de interfaces de hardware PROFINET | Cero | ||
número de interfaces de hardware serial RS-232 | Cero | ||
número de interfaces de hardware serial RS-422 | Cero | ||
número de interfaces de hardware serial RS-485 | Uno | ||
número de interfaces de hardware de serie TTY | Cero | ||
número de interfaces de hardware USB | Uno | ||
número de interfaces de hardware paralelo | Cero | ||
un número de otras interfaces de hardware | Cero | ||
con interfaz óptica | no | ||
con conexión a PC | sí | ||
chopper de freno integrada | sí | ||
posible operación en cuatro cuadrantes | no | ||
tipo de convertidor | convertidor U | ||
clase de protección (IP) | IP20 | ||
altura | mm | Doscientos treinta y uno | |
ancho | mm | Un centenar de siete | |
profundidad | mm | Uno de los ciento ochenta y seis | |
tolerancia de frecuencia relativa de la simétrica de la red | % | Cinco | |
relativa tolerancia de la tensión de la red simétrica | % | Diez |
Aprobaciones
| Normas De Producto | UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE | ||
| UL File No. | E172143 | ||
| UL Categoría de Control No. | LA SECUNDARIA NORTH MOUNTAIN, NMMS7 | ||
| Archivo CSA No. | UL informe se aplica tanto a los EE.UU. y Canadá | ||
| América Del Norte Certificación | En la lista UL, certificado por UL para uso en Canadá | ||
| Diseñado especialmente para América del Norte | No. | ||
| Adecuado para | Circuitos | ||
| Max. Clasificación De Voltaje | 3~ 240 V de CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey) | ||
| Grado de Protección | IEC: IP20 |
La congestión
Los datos CAD
Más información sobre los productos (enlaces)
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
