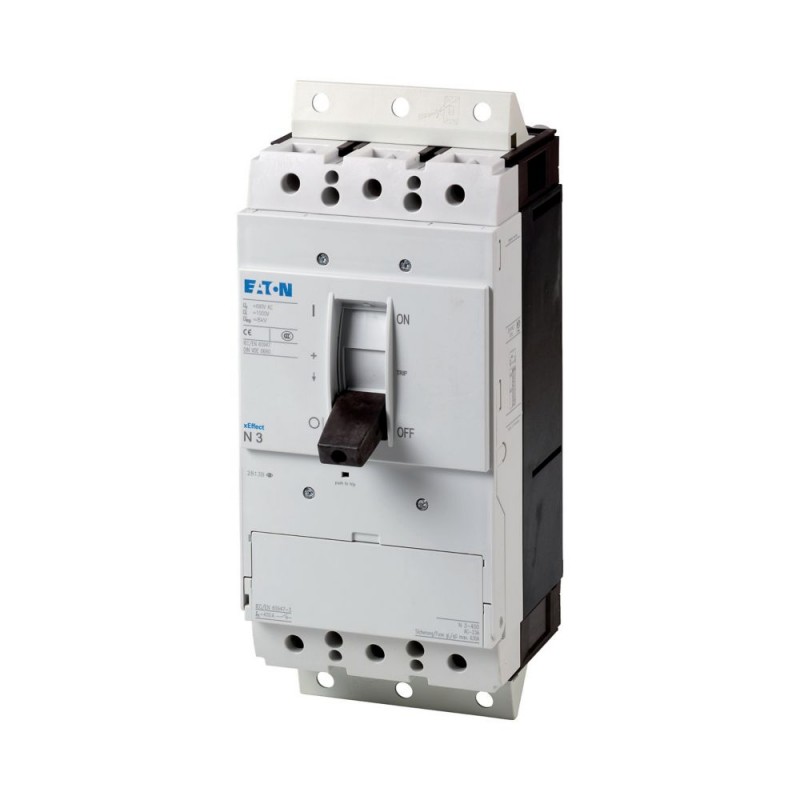

N3-400-SVE 168544 Y7-168544 EATON ELECTRIC Int. seccionador tipo NZM, 3P, 400A, enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

N3-400-SVE 168544 Y7-168544 EATON ELECTRIC Int. seccionador tipo NZM, 3P, 400A, enchufable

N3-400-SVE

168544

Y7-168544

EATON-MOELLER

Int. seccionador tipo NZM, 3P, 400A, enchufable

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 3p + plug-in contacts, 400A

Los interruptores automáticos NZM de la serie CUBREN TODOS LOS CASOS DE APLICACIÓN CON SOLO CUATRO TAMAÑOS COMPACTOS Y SON ADECUADOS PARA EL MERCADO IEC. La instalación es siempre flexible gracias al uso de grupos de funciones modulares.

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,779.75
Precio unitario: $1,779.75
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
168544
EAN
4015081650194
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
5.42 kg
Compliances
RoHS conform
Model Code
N3-400-SVE

Datos técnicos - eléctricos

Voltage rating
690 V - 690 V
Rated operating voltage (Ue) at AC - max
690 V
Rated permanent current at AC-21, 400 V
0 A
Rated short-time withstand current (Icw)
12 kA
Amperage Rating
400 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
200 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
630 A gL
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Datos técnicos - comunicación

Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
12 kA
Amperage Rating
400 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
200 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
630 A gL
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Datos técnicos - mecánicos

Mounting Method
Intermediate mounting
Built-in device plug-in technique
Distribution board installation
Ground mounting
Degree of protection
IP20
Degree of protection (IP), front side
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black

ETIM for 168544 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) Sí
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 690 V
Tensión nominal de funcionamiento (EF001435) 690 V
Corriente permanente asignada a AC-23, 400 V (EF011777) 0 A
Corriente permanente asignada con AC-21, 400 V (EF009165) 0 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0 kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 12 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 200 kW
Poder de corte a 400 V (EF009166) 0 kW
Corriente nominal de cortocircuito condicional Iq (EF001444) 0 kA
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) Sí
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) Sí
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Apto para montaje intermedio (EF007264) Sí
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Palanca de balancín
Interbloqueable (EF006281) Sí
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Con cableado premontado (EF016444) No
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección (NEMA) (EF011959) Otros
Anchura (EF000008) 140 mm
Altura (EF000040) 215.2 mm
Profundidad (EF000049) 335 mm
