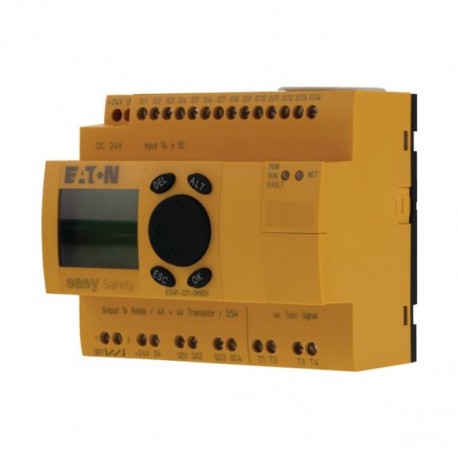

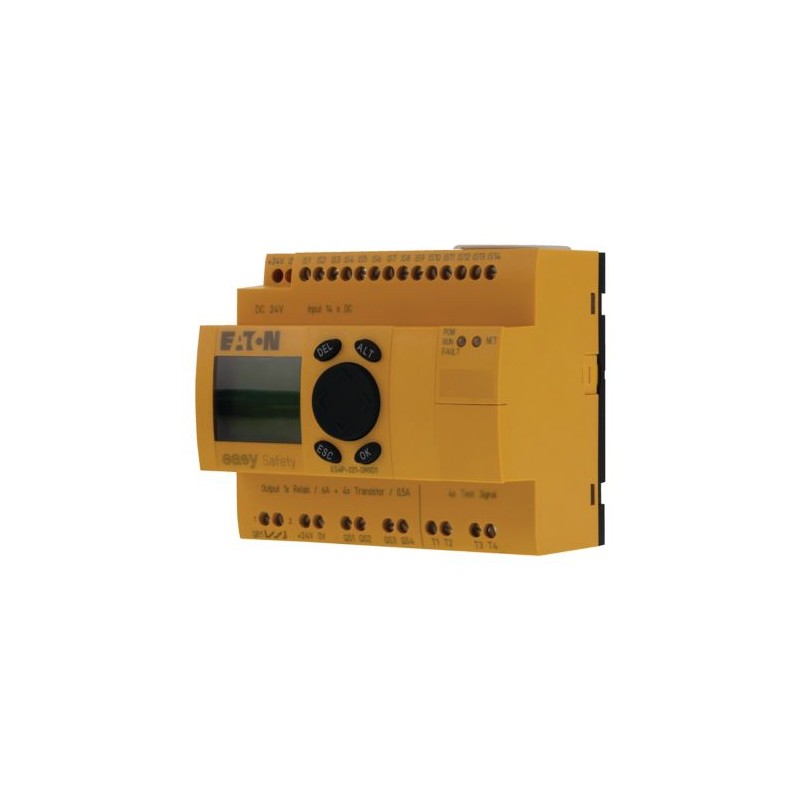

ES4P-221-DMXD1 111017 EATON MOELLER Módulo de control de seguridad,24 V DC, Transparente. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ES4P-221-DMXD1 111017 EATON MOELLER Módulo de control de seguridad,24 V DC, Transparente.

ES4P-221-DMXD1

111017

EATON - MOELLER

Disponible

Envío el hoy

Módulo de control de seguridad,24 V DC, Transparente.

Más detalles


Seguridad Maquinas

Relés programables easy - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+563,65 €
2+556,91 €
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).


Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Relés de Control para aplicaciones de seguridad
La función básica de
  easy800 con la seguridad de los bloques de función
Características

Las funciones de seguridad
  La parada en el evento de una emergencia
Puerta protectora
OSSD entrada
ESPE con función de muting
El control de dos manos
Mayor control de velocidad
Cero control de velocidad
Seguridad relé de temporización
Selección del modo de
Interruptor de habilitación
El circuito de retroalimentación
Pantalla y teclado

General
Normas
  EN 50156-1:2013
EN 50178
EN 55011
EN 55022
IEC/EN 61000-4, IEC/EN 61000-6
IEC 60068-2-6
na de na
EN ISO 13849-1: 2008, PL e (Nivel de Rendimiento)
IEC/EN 61508, SIL3 (Nivel de Integridad de Seguridad)
IEC/EN 62061, SILCL 3 (nivel de integridad de Seguridad límite de declaración)+AC:2010
Dimensiones (W x H x D)
 mm107.5 (6 TE) x 90 x 72
Peso
 kg0.35
Montaje
  Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Veces
Entradas

Max. la duración de la prueba externa pulde
 ms1
Semi-conductor de salida

Fuera de pulsos de prueba
 ms< 1
Retardo a la desconexión
 ms< 1
Terminal de capacidades
Sólido
 mm20.2/4 (AWG 22 - 12)
Flexible con el casquillo
 mm20.2/2.5 (AWG 22 - 12)
Destornillador estándar
 mm3.5 x 0.8
Max. par de apriete
 Nm0.6
Condiciones climáticas ambientales
Temperatura ambiente de operación
 °C-25 a + 55
frío según IEC 60068-2-1
calor según IEC 60068-2-2
na de na
La condensación
  Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
 °C0 - 55
Temperatura ambiente

Almacenamiento
ϑ°C-40 - +55
humedad relativa
 %5 - 95
en conformidad con IEC 60068-2-30, IEC 60068-2-78
Sin condensación
La presión de aire (funcionamiento)
 hPa795 - 1080
Condiciones ambientales, mecánicos
Grado de protección
  IP20 (IEC/EN 60529, EN50178, VBG 4)
Amplitud constante 0,15 mm
 Hz
amplitud constante
 Hz10 - 57 (0,15 mm)
la aceleración constante
 Hz57 - 150 (2g)
Vibraciones
 HzDe acuerdo con IEC 60068-2-6
Mecánica de resistencia a los golpes
 g18 choques
Sinusoidal 15 g/11 ms
de acuerdo con IEC 60068-2-27
Gota a
La altura de caídamm50
(IEC/EN 60068-2-31)
Caída libre, embalado
 m0,3
(IEC/EN 61131-2)
Compatibilidad electromagnética (EMC)
Compatibilidad electromagnética
  Como por HIELO 62061, el aumento de los requisitos EMC para la seguridad-funciones relevantes
Categoría de sobretensión/grado de contaminación
  III/2
La descarga electrostática (ESD)

estándar aplicado
  según EN 61000-4-2 IEC
Descarga de aire
 kV15
Descarga de contacto
 kV8
Los campos electromagnéticos (RFI)
 V/m30
EN 61000-4-3 IEC
Supresión de interferencia de Radio
  EN 55011 Clase B, EN 55022 Clase B
Ráfaga
 kVde acuerdo a la norma IEC/EN 61000-4-4
Los cables de suministro: 4
Los cables de señal: 4
la potencia de los pulsos (Sobrecarga)
  2 kV (los cables de la fuente, simétrica)
4 kV (semi-conductor salidas simétricas)
En conformidad con la norma IEC 62061
La inmunidad a la línea-conducidos de interferencia
 V20, en accordsnce con la norma IEC/EN 61000-4-6
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
  EN 50178, UL 508, CSA C22.2, Nº 142, EN 60664-1:2003
Resistencia de aislamiento
  EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn0
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW6
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  Cumple con la norma de producto.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico ([email protected] [AKE539011])
Tensión de alimentación de CA de 50 Hz
 V0 - 0
Tensión de alimentación de CA de 60 Hz
 V0 - 0
Tensión de alimentación DC
 V20.4 - 28.8
Voltaje tipo de tensión de alimentación
  DC
Corriente de conmutación
 Un8
Número de entradas analógicas
  0
Número de salidas analógicas
  4
Número de entradas digitales
  14
Número de salidas digitales
  5
Con salida de relé

Número de HW-interfaces Ethernet industrial
  0
Número de HW-interfaces PROFINET
  0
Número de HW-interfaces RS-232
  1
Número de HW-interfaces RS-422
  0
Número de HW-interfaces RS-485
  0
Número de HW-interfaces de serie TTY
  0
Número de HW-interfaces USB
  0
Número de HW-interfaces paralelo
  0
Número de HW-interfaces Inalámbricas
  0
Número de HW-interfaces de otros
  3
Con interfaz óptica
  No
Apoyo a protocolo TCP/IP
  No
El apoyo de protocolo de PROFIBUS
  No
El apoyo de protocolo para PUEDE
  No
El apoyo de protocolo para INTERBUS
  No
El apoyo de protocolo para ASI
  No
Apoyar protocolo KNX
  No
Apoyar el protocolo MODBUS
  No
El apoyo de protocolo de Datos para la Carretera
  No
El apoyo de protocolo para DeviceNet
  No
El apoyo de protocolo para SUCONET
  No
El apoyo de protocolo de LON
  No
Apoyar el protocolo PROFINET IO
  No
El apoyo de protocolo para PROFINET CBA
  No
El apoyo de protocolo para SERCOS
  No
Apoyar protocolo Foundation Fieldbus
  No
Apoyar el protocolo de EtherNet/IP
  No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
  No
El apoyo de protocolo para DeviceNet Safety
  No
El apoyo de protocolo para INTERBUS-Safety
  No
Apoyar protocolo PROFIsafe
  No
El apoyo de protocolo para SafetyBUS p
  No
El apoyo de protocolo para otros sistemas de bus

Radio Bluetooth estándar
  No
Radio estándar WLAN 802.11
  No
Radio estándar GPRS
  No
Radio estándar GSM
  No
Radio estándar UMTS
  No
IO link master
  No
La redundancia

Con pantalla

Grado de protección (IP)
  IP20
Dispositivo básico

Ampliable

Dispositivo de expansión
  No
Con temporizador

Montaje en riel posible

Montaje en pared/montaje directo

Frente construir en posible
  No
Bastidor de montaje posible
  No
Adecuado para las funciones de seguridad

Categoría según EN 954-1
  4
SIL según IEC 61508
  Ninguno
Nivel de rendimiento acc. EN ISO 13849-1.
  El nivel e
Appendant operación del agente (Ex ia)
  No
Appendant operación del agente (Ex ib)
  No
La explosión de la categoría de seguridad para gas
  Ninguno
La explosión de la categoría de seguridad para el polvo
  Ninguno
Ancho
 mm107.5
Altura
 mm90
Profundidad
 mm72
Aprobaciones
Normas De Producto  IEC/EN ver Datos Técnicos; UL 508; CSA-C22.20.4-04; CSA 22.2 Nº 142-MI1987; marcado CE
UL File No.  CSA informe se aplica tanto a los EE.UU. y Canadá
UL Categoría de Control No.  NRAQ
Archivo CSA No.  012528
CSA Clase No.  2252-81; 2252-01
América Del Norte Certificación  Certificación CSA, certificado por CSA para uso en los EE.UU.
Grado de Protección  IEC: IP20, UL/CSA Tipo: -
Características
>PU05907001Zsafety manual
Dimensiones
IL05013002Z-ES de instrucción en el folleto easySafety ES4P relés de seguridad

>
>
>
>
>>
