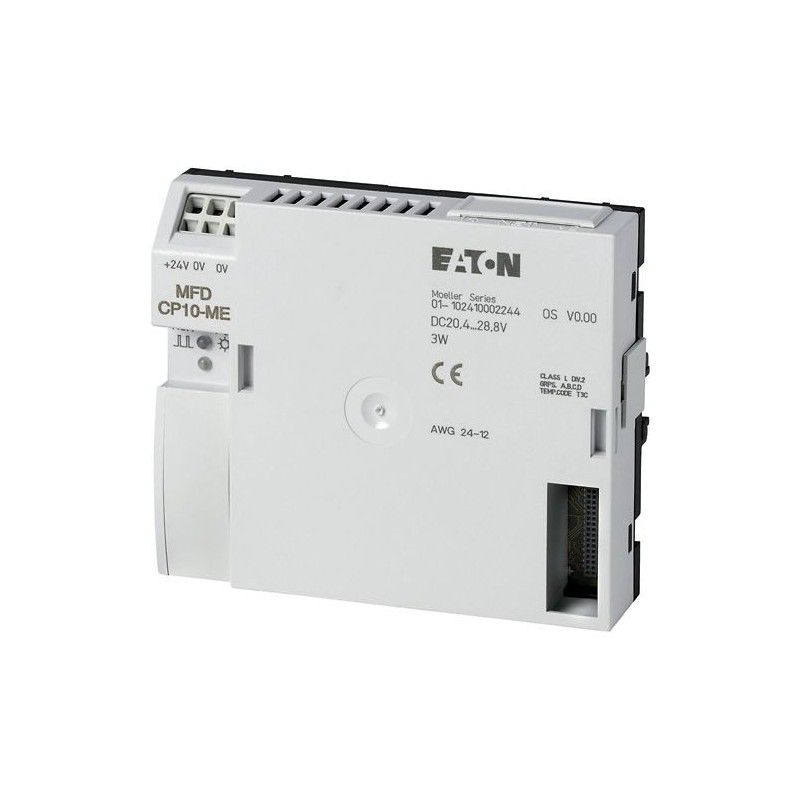

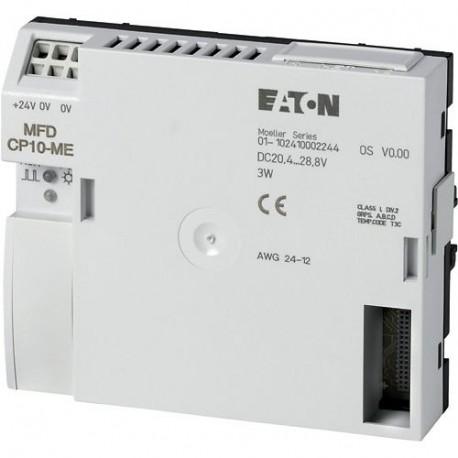

MFD-CP10-ME 133801 EATON MOELLER Módulo CPU Fuente Alimentación Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MFD-CP10-ME 133801 EATON MOELLER Módulo CPU Fuente Alimentación

MFD-CP10-ME

133801

EATON - MOELLER

Disponible

Envío el hoy

Módulo CPU Fuente Alimentación

Más detalles


Relés Programables Programadores

easyHMI - MFD-Titan - Ampliaciones entrada/salidas - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
1+$293.70
2+$281.46
4+$272.19
5+$269.72
7+$267.50
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Multi-función de pantalla MFD-Titan
La función básica de
  Unidad de fuente de alimentación/módulos de CPU
Subrango
  Módulos de CPU
Tensión de alimentación
  24 V DC
easyNet/easyLink
  ohne easyNet

Descripción
  puede ser combinado con la pantalla/de funcionamiento de la unidad MFD-80-.. y el módulo de e/S
Expandible: Digital/entradas/salidas analógicas y COMO-Interfaz PROFIBUS-DP, CANopen®, DeviceNet sistemas de bus
Bussystem easyNet opcional a bordo
Programa y la memoria de la pantalla
La entrega con el programa de usuario posible con MFD-producto de la COMBINACIÓN (Artículo no. 201801)
Descripción
  doble programa y la memoria de la pantalla como MFD-CP8...
Tipo de conexión
  La primavera-jaula de terminales
Grado de Protección
  IP20
Datos técnicos
General
Normas
  EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
 mm107.5 x 90 x 30
Peso
 kg0.145
Montaje
  Montado en el eje de fijación de la pantalla o en la parte superior del sombrero de ferrocarril según IEC/EN 60715, 35 mm de profundidad (sin pantalla)
Terminal de capacidades
Sólido
 mm2na de na
Flexible con el casquillo
 mm2na de na
Destornillador estándar
 mmDe 3,5 x 0,6
Condiciones climáticas ambientales
Temperatura ambiente de operación
 °C-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2
La condensación
  Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
 °C- 40 - 70
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
 %5 - 95
La presión de aire (funcionamiento)
 hPa795 - 1080
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
  IP20
Vibraciones (IEC/EN 60068-2-6)
 Hz
Amplitud constante 0,15 mm
 Hz10 - 57
La aceleración constante de 2 g
 Hz57 - 150
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
 Impactos18
Gota a IEC/EN 60068-2-31
La altura de caídamm50
Caída libre, embalado (IEC/EN 60068-2-32)
 m1
Posición de montaje
  Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)
 kV
Descarga de aire
 kV8
Descarga de contacto
 kV6
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
 V/m10
Supresión de interferencia de Radio
  EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)

Cable de alimentación de la
 kV2
Las líneas de señal de
 kV2
La potencia de los pulsos (surge) (IEC/EN 61000-4-5)
 kV2 (los cables de la fuente, simétrica)
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
 kV2 (los cables de la fuente simétrica, MFD-AC-CP8..)
La inmunidad a la línea-conducidos de interferencia (IEC/EN 61000-4-6)
 V10
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
  EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
  EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn0
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW3.4
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  Cumple con la norma de producto.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
Los PLC (EG000024) / panel Gráfico (EC001412)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / Operar y Observar (HMI) / panel Gráfico (HMI) ([email protected] [BAA722010])
Tensión de alimentación de CA de 50 Hz
 V0 - 0
Tensión de alimentación de CA de 60 Hz
 V0 - 0
Tensión de alimentación DC
 V20.4 - 28.8
Voltaje tipo de tensión de alimentación
  DC
Número de HW-interfaces Ethernet industrial
  0
Número de HW-interfaces PROFINET
  0
Número de HW-interfaces RS-232
  0
Número de HW-interfaces RS-422
  0
Número de HW-interfaces RS-485
  0
Número de HW-interfaces de serie TTY
  0
Número de HW-interfaces USB
  0
Número de HW-interfaces paralelo
  0
Número de HW-interfaces Inalámbricas
  0
Número de HW-interfaces de otros
  3
Con SW interfaces

Apoyo a protocolo TCP/IP
  No
El apoyo de protocolo de PROFIBUS
  No
El apoyo de protocolo para PUEDE
  No
El apoyo de protocolo para INTERBUS
  No
El apoyo de protocolo para ASI
  No
Apoyar protocolo KNX
  No
Apoyar el protocolo MODBUS
  No
El apoyo de protocolo de Datos para la Carretera
  No
El apoyo de protocolo para DeviceNet
  No
El apoyo de protocolo para SUCONET
  No
El apoyo de protocolo de LON
  No
Apoyar el protocolo PROFINET IO
  No
El apoyo de protocolo para PROFINET CBA
  No
El apoyo de protocolo para SERCOS
  No
Apoyar protocolo Foundation Fieldbus
  No
Apoyar el protocolo de EtherNet/IP
  No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
  No
El apoyo de protocolo para DeviceNet Safety
  No
El apoyo de protocolo para INTERBUS-Safety
  No
Apoyar protocolo PROFIsafe
  No
El apoyo de protocolo para SafetyBUS p
  No
El apoyo de protocolo para otros sistemas de bus
  No
Radio Bluetooth estándar
  No
Radio estándar WLAN 802.11
  No
Radio estándar GPRS
  No
Radio estándar GSM
  No
Radio estándar UMTS
  No
IO link master
  No
Tipo de pantalla
  -
Con pantalla a color
  No
Número de colores de la pantalla
  0
Número de gris-escalas/azul-escalas de visualización
  0
Diagonal de la pantalla
 pulgadas0
Número de píxeles horizontales
  0
Número de píxeles verticales
  0
Útil del proyecto de memoria/memoria de usuario
 kByte64
Con teclado numérico
  No
Con alfa numérico del teclado
  No
Número de teclas de función, programables
  9
Número de botones con LED
  0
Número de botones del sistema
  0
Con pantalla táctil
  No
Con mensaje de indicación

Con el sistema de mensajes (incl. búfer y confirmación)
  No
Proceso de representación de valor (de salida) posible

Proceso valor predeterminado (de entrada) posible

Con recetas
  No
Número de niveles de contraseña
  1
La salida de la impresora disponible
  No
Número de idiomas online
  256
Componentes de software adicionales, cargable

Grado de protección (IP), frente
  IP20
Temperatura de la operación
 °C-25 - 55
Montaje en riel posible

Montaje en pared/montaje directo
  No
Adecuado para las funciones de seguridad
  No
La anchura de la parte delantera
 mm0
La altura de la frente
 mm0
Construido en profundidad
 mm25
Aprobaciones
Normas De Producto  IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.  E135462
UL Categoría de Control No.  NRAQ
Archivo CSA No.  012528
CSA Clase No.  2252-01 + 2258-02
América Del Norte Certificación  Petición presentada por UL y CSA
Grado de Protección  IEC: IP20, UL/CSA Tipo: -
Dimensiones
>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Mod. CPU F. Aliment. - EATON - MFD-CP10-ME - 133801 English 250 Kbytes pdf-Mod. CPU F. Aliment. - EATON - MFD-CP10-ME - 133801
