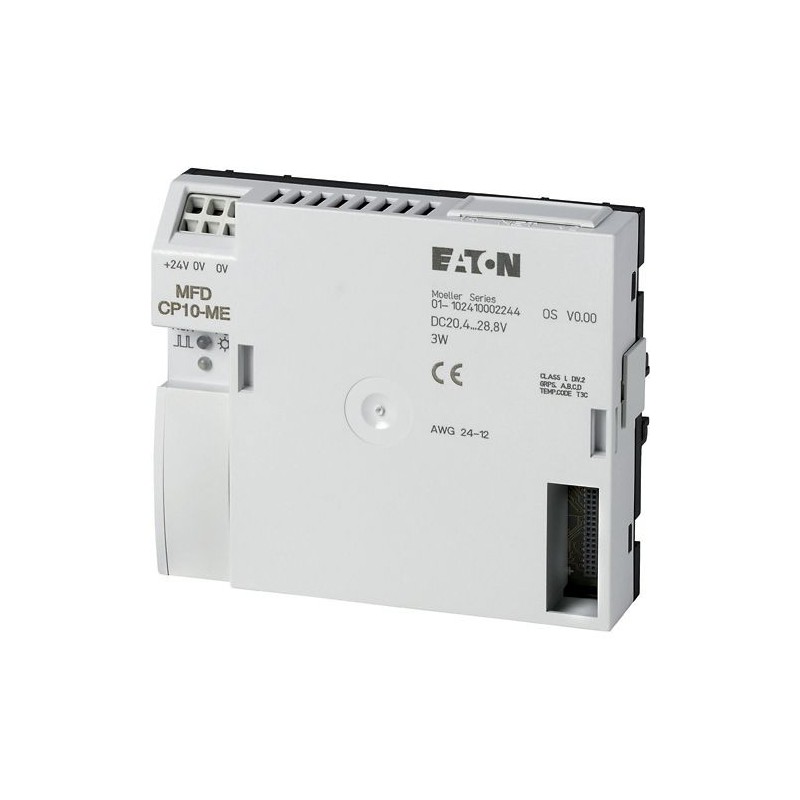

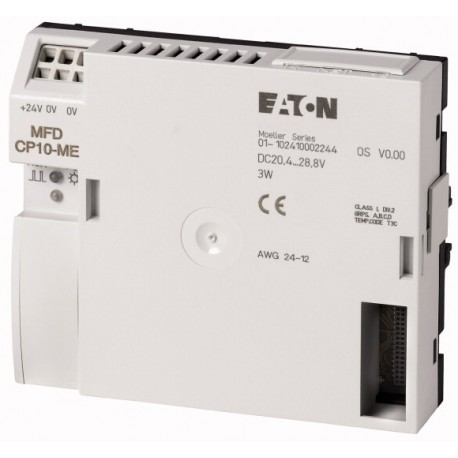

MFD-CP10-ME 133801 0004560809 EATON ELECTRIC Unité centrale/alimentation, 24V DC, extensible, sans easyNet, ..
MFD-CP10-ME
133801
0004560809
EATON-MOELLER
Unité centrale/alimentation, 24V DC, extensible, sans easyNet, mémoire double comme MFD-CP8
Commande industrielle API > Panneau à écran graphique
Relais EASY programmables et écrans MFD
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Unité centrale/alimentation, 24V DC, extensible, sans easyNet, mémoire double comme MFD-CP8
Alimentation, Autres appareils de la gamme: Modules UC, Degré de protection: IP20
Gamme de livraison
Gamme
Afficheurs multifonctions MFD-Titan
Fonction de base
Modules alimentation/UC
Autres appareils de la gamme
Modules UC
Tension d’alimentation
24 V DC
easyNet/easyLink
ohne easyNet
Description
Combinaison avec l'unité d'affichage/de commande MFD-80... et modules d'E/S
possibilités d'extension : E/S tout-ou-rien/analogiques et systèmes de bus AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Système de bus easyNet embarqué en‧option
Mémoire pour programmes et masques
Possibilité de livraison avec programme utilisateur avec produit MFD-COMBINATION (code 201801)
possibilités d'extension : E/S tout-ou-rien/analogiques et systèmes de bus AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Système de bus easyNet embarqué en‧option
Mémoire pour programmes et masques
Possibilité de livraison avec programme utilisateur avec produit MFD-COMBINATION (code 201801)
Description
double taille mémoire pour programmes et masques comme MFD-CP8…
Mode de raccordement
borne à vis
Degré de protection
IP20
Caractéristiques techniques
Généralités
Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
107.5 x 90 x 30 mm
Poids
0.145 kg
Facilité de montage et gain de place
Enfichage sur la tige de fixation de l'afficheur ou encliquetage sur profilé chapeau selon IEC/EN 60715, 35 mm de prof. (sans afficheur)
Sections raccordables
Conducteur à âme massive
0.75⁄2.5 (AWG 22 - 12) mm2
Conducteur souple avec embout
0,2⁄2,5 (AWG 24 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (ondes de choc) (IEC/EN 61000-4-5)
2 (câbles d'alimentation symétr.) kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
2 (câbles d'alimentation, symétriques, MFD-AC-CP8…) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
② Durée de fonctionnement (années)
Précision de l'horloge temps réel
en moyenne : ±5 s/jour (±0.5 h/an) s/jour
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Mémoire rémanente
Cycles d'écriture
1010(cycles de lectureڎcriture)
Alimentation
Tension assignée d'emploi [Ue]
24 DC (-15⁄+20 %) V
Plage admissible
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d'entréesous 24 V DC
en moyenne : 200 mA
Chutes de tension
10 ms
Puissance dissipéePuissance dissipée sous 24 V DC
3,4 W
Remarque sur la puissance dissipée
Consommation sous 24 V DC
Réseau easyNet
Participants
max. 8 Nombre
Vitesse de transmission/distance
1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 125 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 125 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Distance
Max. 5 m
Séparation galvaniqueavec l'alimentation
oui
Séparation galvaniquepar rapport aux entrées
oui
Séparation galvaniqueavec les sorties
oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
oui
Résistance de terminaison de bus (premier et dernier participants)
oui
Raccordement
RJ45, 8 pôles
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
3.4 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Panneau à écran graphique (EC001412)
Electricité, Electronique, Automatisation et Commande / Composant d'affichage et de commande / Panel (HMI) / Graphic panel (HMI) ([email protected] [AFX016003])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
3
avec interfaces logicielles
oui
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
finition de l'écran
autre
avec écran couleur
non
nombre de couleurs de l'écran
0
nombre d'échelles de gris/de bleu de l'écran
0
diagonale de l'écran
0 """"
nombre de pixels, horizontal
0
nombre de pixels, vertical
0
mémoire projet/mémoire utilisateur utiles
64 Ko
avec clavier numérique
non
avec clavier alphabétique
non
nombre de touches de fonction, programmable
9
nombre de touches à LED
0
nombre de touches système
0
technologie tactile
sans
avec affichage de messages
oui
avec système de message (tampon et acquittement inclus)
non
représentation des valeurs de processus (sortie) possible
oui
valeur de processus par défaut (entrée) possible
oui
avec recettes
non
nombre de niveaux de protection par mot de passe
1
sortie d'impression disponible
non
nombre de langues en ligne
256
composants logiciels supplémentaires, chargeables
oui
classe de protection (IP), face avant
IP20
degré de protection (NEMA), façade
1
température d'utilisation
25 - 55 °C
montage possible sur barres profilées
oui
montage mural/direct possible
non
adapté aux fonctions de sécurité
non
largeur de l'avant
0 mm
hauteur de l'avant
0 mm
profondeur d'encastrement
25 mm
Homologations
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
Request filed for UL and CSA
Degree of Protection
IEC: IP20, UL/CSA Type: -
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| MFD-CP10-ME 0004560809 133801 FR_133801.pdf | 267 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
