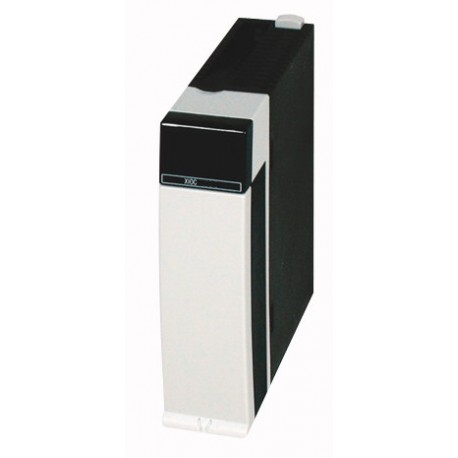

XIOC-2CNT-2AO-INC 262417 4519682 EATON ELECTRIC Módulo para XC100/200 2 Entradas de contaje rápido (400kHz/E..
XIOC-2CNT-2AO-INC
262417
4519682
EATON-MOELLER
Módulo para XC100/200; 2 Entradas de contaje rápido (400kHz/Encoder) + 2 salidas analógicas (-10/0…+10VDC)
Módulo para XC100/200; 2 Entradas de contaje rápido (400kHz/Encoder) + 2
Módulo de contador (codificador incremental) para XC100/200, 24 V DC, 2x400kHz, 2AO(+/-10V)
Los controladores modulares programables XC-CPU1xx y XC-CPU2xx ofrecen un excelente nivel de escalabilidad. Dispone de diferentes clases de rendimiento de CPU y de una amplia gama de módulos de ampliación (módulo XIOC). Los PLC compactos XC152 facilitan soluciones rentables de tareas de automatización utilizando su potencia de cálculo, la interfaz SmartWire-DT, así como una amplia gama de interfaces adicionales. Una característica particular es la capacidad de integrar el producto en los conceptos de comunicación modernos. El intercambio de datos a través de la interfaz Ethernet a los clientes OPC o a los servidores WEB integrados permite la creación de soluciones innovadoras.
Controladores industriales (PLC) > Módulo de función/tecnología de PLC
Autómatas Programables XC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Módulo de contador (codificador incremental) para XC100/200, 24 V DC, 2x400kHz, 2AO(+/-10V)
Modular de controladores programables XC-CPU1xx y XC-CPU2xx ofrecer un excelente nivel de escalabilidad. CPU diferentes clases de rendimiento y una amplia gama de módulos de expansión (XIOC módulo) están disponibles. El pacto Plc XC152 facilitar soluciones costo-efectivas de tareas de automatización, utilizando su poder de cómputo, la SmartWire-DT de la interfaz así como toda una gama de nuevas interfaces. una característica particular es la capacidad de integrar el producto en los modernos conceptos de comunicación. El intercambio de datos a través de la interfaz de Ethernet para clientes OPC o el integrado de servidores WEB que permite la creación de soluciones innovadoras.
Programa de entrega
La función
Módulos contadores
Compacto sistema de e/S para la conexión a XC100/200 Modular Plc
XC100/200 ampliable con hasta 15 XI/OC módulos
Opcionalmente, los terminales de tornillo o de resorte para los terminales digitales/analógicas los módulos de
XC100/200 ampliable con hasta 15 XI/OC módulos
Opcionalmente, los terminales de tornillo o de resorte para los terminales digitales/analógicas los módulos de
Descripción
2 encoders incrementales hasta 400 kHz, 5 V DC, 2 salidas analógicas ±10 V
Datos técnicos
General
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Almacenamiento [ϑ]
-25 - +70 °C
Resistencia a la vibración
De 10 a 57 Hz ±0.075 mm
De 57 a 150 Hz ±1.0 mm
De 57 a 150 Hz ±1.0 mm
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms g
Duración de la descarga, 11 ms g
Resistencia a los impactos
500 g/⌀ 50 mm ±25 g
Consumo de corriente
Max. 450 mA
Categoría de sobretensión/grado de contaminación
II/2
Clase de protección
Uno
Grado de Protección
IP20
Emite interferencias
DIN - /EN 55011/22, Clase a
Peso
0.18 kg
Fuente de alimentación
Tensión nominal [Ue]
24 (12) V DC
Margen admisible
20.4 – 28.8 (11.8 – 14.4)
Ondulación Residual
≦ 5 %
Neutral polosLa duración de la inmersión
10 ms
Neutral polosLa tasa de repetición de
1 s
La máxima pérdida de potencia [Pv]
2.25 W
Entradas
Contador de límites
0 - 4294967295 (32 bits)
Interno de consumo de corriente [Ie]
450 mA
Frecuencia
400 (100 con cuatro veces la resolución) kHz
Cantidad de canales
Dos
Voltaje de entrada diferencial [Ue]
± 5 V DC
El voltaje En
0.2 - 5 V DC
Voltaje de Apagado
-5 - -0.2 V DC
La corriente de entrada diferencial
5 mA
Conexión para el cableado externo
Plug-in del bloque de terminales
El cableado externo
Blindado, cable de par trenzado
Salidas
Tipo de salida
Analógico
Canales de salida
2 Cant.
La tensión de salida
-10 - 10 V DC
Resolución
12 Bits
Tiempo de conversión
≦ 1 ms
Total de error
Normalmente 0.4 %
Externo resistencia de carga (tensión de salida)
≧ 1 kΩ
Conexión para el cableado externo
Plug-in del bloque de terminales
El cableado externo
2-core, cable blindado
Consumo de corriente de codificadoresEn 5 V DC
300 mA
Transductor de fuente de alimentación
5V DC
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.25 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / la función del PLC/tecnología de módulo (EC001422)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS funcional y/o tecnológicos (módulo de [email protected] [AKE528014])
Número de funciones
Dos
La redundancia
No
Adecuado para contar
No
Adecuado para la ponderación de
No
Adecuado para el control de la temperatura
No
Adecuado para el control de la soldadura
No
Adecuado para el control de la presión
No
Adecuado para NC
No
La función de posicionamiento electrónico disponible
Sí
Adecuado para CNC
No
Adecuado para SSI
No
Adecuado para potenciar la detección de datos
Sí
Adecuado para la detección de valor absoluto
No
Flujo controlador posible
No
Adecuado para la medición de flujo de
No
Adecuado para la ruta de acceso del controlador
No
Adecuado para cam controlador
No
Adecuado para el vuelo vio
No
Adecuado para el control multieje
Sí
De un solo eje controlador posible
No
Adecuado para multi-eje de posicionamiento
Sí
De un solo eje de posicionamiento posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
30 mm
Altura
100 mm
Profundidad
95 mm
Aprobaciones
Normas De Producto
IEC: ver Datos Técnicos; UL508; CSA-C22.2 ° 0-M; CSA-C22.2 Nº 142-M; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
| Característica | Valor |
|---|---|
| Número de funciones (EF003244) | 2 |
| Redundancia (EF003156) | No |
| Apto para contar (EF003248) | No |
| Apto para pesar (EF003249) | No |
| Apto para el control de temperatura (EF008344) | No |
| Apto para control de soldadura (EF003251) | No |
| Apto para control de presión (EF003252) | No |
| Apto para NC (EF003253) | No |
| Apto para la detección de posición (EF003255) | Sí |
| Apto para CNC (EF003256) | No |
| Apto para SSI (EF003254) | No |
| Apto para la adquisición de valor incremental (EF003258) | Sí |
| Apto para la adquisición de valor absoluto (EF003259) | No |
| Apto para control de flujo (EF003260) | No |
| Apto para la medición de flujo (EF003261) | No |
| Apto para el control ferroviario (EF003262) | No |
| Apto para control de leva (EF003263) | No |
| Apto para sierra volante (EF003264) | No |
| Apto para control de ejes múltiples (EF003265) | Sí |
| Apto para el control de un solo eje (EF003266) | No |
| Apto para posicionamiento multieje (EF003267) | Sí |
| Apto para posicionamiento de un solo eje (EF003268) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 30 mm |
| Altura (EF000040) | 95 mm |
| Profundidad (EF000049) | 100 mm |
