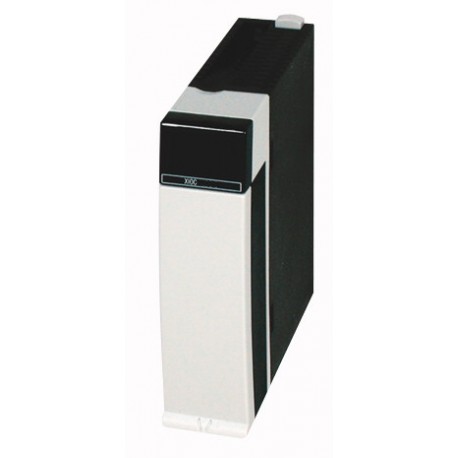

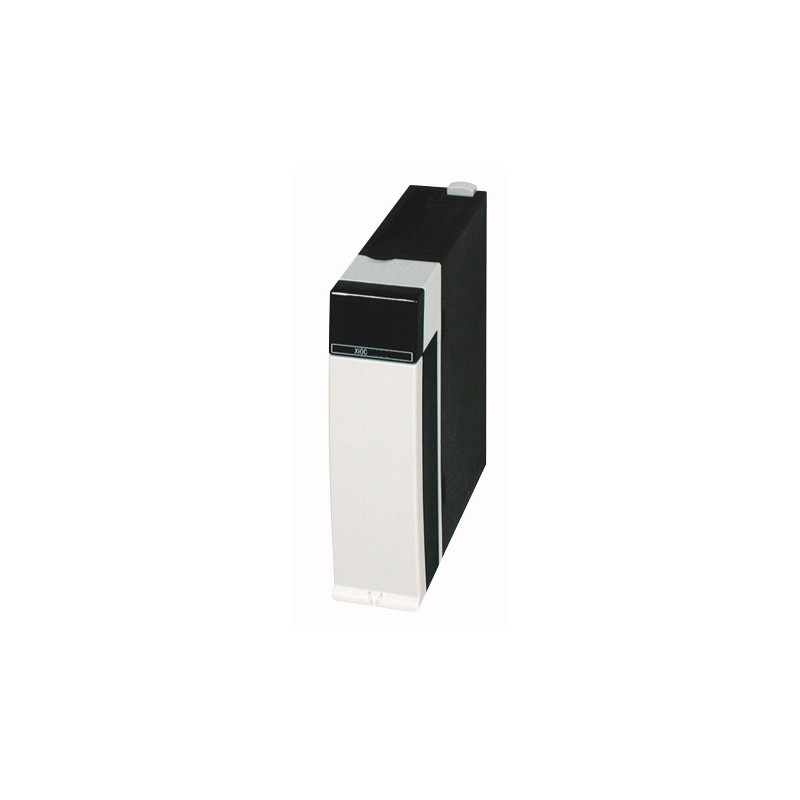

EATON - MOELLER XIOC-2CNT-2AO-INC 262417 4519682 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

XIOC-2CNT-2AO-INC 262417 4519682 EATON ELECTRIC Modulo contatore (trasduttore incrementale) per XC100/200, 2..

Riferimento: XIOC-2CNT-2AO-INC

Codice: 262417

Numero di catalogo: 4519682

Produttore: EATON - MOELLER

Descrizione:

Modulo contatore (trasduttore incrementale) per XC100/200, 24VDC, 2x400kHz, 2AO(+/-10V)
Modulo per XC100/200; 2 ingressi a conteggio rapido (400 kHz/encoder) + 2
I controllori modulari programmabili XC-CPU1xx e XC-CPU2xx offrono un eccellente livello di scalabilità. Ha diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC compatti XC152 facilitano soluzioni economiche per le attività di automazione utilizzando la loro potenza di calcolo, l'interfaccia SmartWire-DT e un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.

Categorie:

  • sistemi di controllo industriali (PLC) > modulo funzionale/tecnologico PLC
  • EATON - MOELLER > XC Programmable Automata

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Modulo contatore (trasduttore incrementale) per XC100/200, 24VDC, 2x400kHz, 2AO(+/-10V)
I comandi modulari XC-CPU1xx e XC-CPU2xx si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I controllori compatti XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.

Programma di fornitura

Funzione
Moduli contatori
Sistema di I/O compatto per il collegamento a PLC Modulari XC100/200
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
Descrizione
2 trasduttori incrementali fino a 400 kHz, 5 V DC, 2 uscite analogiche ±10 V

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Assorbimento di corrente
max. 450 mA
Categoria di sovratensione/grado di inquinamento
II/2
Classe di protezione
1
Grado di protezione
IP20
Interferenza emessa
DIN/EN 55011/22, Classe A
Peso
0.18 kg
Alimentazione
Tensione nominale [Ue]
24 (12) V DC
Campo ammissibile
da 20,4 a 28,8 (da 11,8 a 14,4)
Ondulazione residua
≦ 5 %
Cavallottamento di interruzioni di tensioneDurata dell'interruzione
10 ms
Cavallottamento di interruzioni di tensioneVelocità di ripetizione
1 s
Dissipazione massima [Pv]
2.25 W
Ingressi
Limiti numerici
0 - 4294967295 (32 bit)
Assorbimento di corrente interno [Ie]
450 mA
Frequenza
400 (100 scansione quadrupla) kHz
Numero dei canali
2
Tensione di ingresso differenziale [Ue]
± 5 V DC
tensione per ON
0,2 - 5 V DC
tensione massima per OFF
-5 - -0.2 V DC
Corrente di ingresso differenziale
5 mA
Collegamento per cablaggio esterno
Blocco di morsetti ad inserzione
cablaggio esterno
Cavo intrecciato (twisted pair) e schermato
Uscite
Tipo di uscita
analogico
Canali di uscita
2 Numero
Tensione di uscita
-10 - 10 V DC
Risoluzione
12 Bit
Tempo di commutazione
≦ 1 ms
Errore totale
tip. 0,4 %
resistenza al carico esterno (uscita tensione)
≧ 1 kΩ
Collegamento per cablaggio esterno
Blocco di morsetti ad inserzione
cablaggio esterno
Cavo schermato a 2 fili
Assorbimento di corrente degli encodera 5 V DC
300 mA
Alimentazione del trasmettitore
5 V DC

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
2.25 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / modulo funzionale/tecnologico PLC (EC001422)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo tecnologico di funzione (ecl@ss10.0.1-27-24-22-05 [AKE528014])
numero di funzioni
2
capacità di ridondanza
no
adatto per conteggio
no
adatto per pesatura
no
adatto per regolazione temperatura
no
adatto per regolazione saldatura
no
adatto per regolazione pressione
no
adatto per NC
no
adatto per rilevamento percorso
sì
adatto per CNC
no
adatto per SSI
no
adatto per rilevamento valore incrementale
sì
adatto per rilevamento valore assoluto
no
adatto per regolazione portata
no
adatto per misurazione portata
no
adatto per controllo contornatura
no
adatto per controllo camma
no
adatto per sega volante
no
adatto per regolazione multiasse
sì
adatto per regolazione monoasse
no
adatto per posizionamento multiasse
sì
adatto per posizionamento monoasse
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
30 mm
altezza
100 mm
profondità
95 mm

Approvazioni

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

272X107
272X046

ETIM for 262417 Controllori logici programmabili (PLC) (EC001422)

Nome caratteristicanumero di funzioni (EF003244)
Valore caratteristica2
Nome caratteristicacapacità di ridondanza (EF003156)
Valore caratteristicaNo
Nome caratteristicaadatto per conteggio (EF003248)
Valore caratteristicaNo
Nome caratteristicaadatto per pesatura (EF003249)
Valore caratteristicaNo
Nome caratteristicaadatto per regolazione temperatura (EF008344)
Valore caratteristicaNo
Nome caratteristicaadatto per regolazione saldatura (EF003251)
Valore caratteristicaNo
Nome caratteristicaadatto per regolazione pressione (EF003252)
Valore caratteristicaNo
Nome caratteristicaadatto per NC (EF003253)
Valore caratteristicaNo
Nome caratteristicaadatto per rilevamento percorso (EF003255)
Valore caratteristicaSì
Nome caratteristicaadatto per CNC (EF003256)
Valore caratteristicaNo
Nome caratteristicaadatto per SSI (EF003254)
Valore caratteristicaNo
Nome caratteristicaadatto per rilevamento valore incrementale (EF003258)
Valore caratteristicaSì
Nome caratteristicaadatto per rilevamento valore assoluto (EF003259)
Valore caratteristicaNo
Nome caratteristicaadatto per regolazione portata (EF003260)
Valore caratteristicaNo
Nome caratteristicaadatto per misurazione portata (EF003261)
Valore caratteristicaNo
Nome caratteristicaadatto per controllo contornatura (EF003262)
Valore caratteristicaNo
Nome caratteristicaadatto per controllo camma (EF003263)
Valore caratteristicaNo
Nome caratteristicaadatto per sega volante (EF003264)
Valore caratteristicaNo
Nome caratteristicaadatto per regolazione multiasse (EF003265)
Valore caratteristicaSì
Nome caratteristicaadatto per regolazione monoasse (EF003266)
Valore caratteristicaNo
Nome caratteristicaadatto per posizionamento multiasse (EF003267)
Valore caratteristicaSì
Nome caratteristicaadatto per posizionamento monoasse (EF003268)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica30 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica95 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica100 mm
