XIOC-16DX

262322

4519667

EATON-MOELLER

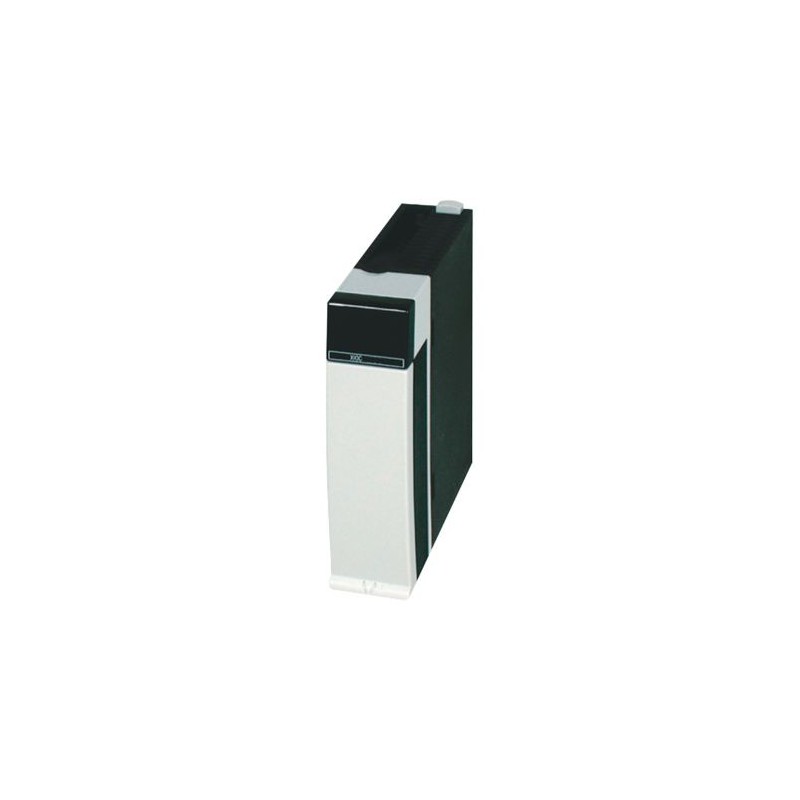

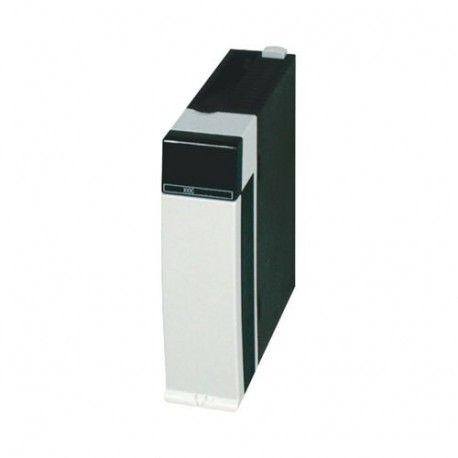

Módulo para XC100/200; 4 Entradas digitales + 12 Entradas/Salidas configurables

Módulo para XC100/200 4 Entradas digitales + 12 Entradas/Salidas

Módulo de E/S digital para XC100/200, 24 V DC, 4DI y 12DI/DO

Los controladores modulares programables XC-CPU1xx y XC-CPU2xx ofrecen un excelente nivel de escalabilidad. Dispone de diferentes clases de rendimiento de CPU y de una amplia gama de módulos de ampliación (módulo XIOC). Los PLC compactos XC152 facilitan soluciones rentables de tareas de automatización utilizando su potencia de cálculo, la interfaz SmartWire-DT, así como una amplia gama de interfaces adicionales. Una característica particular es la capacidad de integrar el producto en los conceptos de comunicación modernos. El intercambio de datos a través de la interfaz Ethernet a los clientes OPC o a los servidores WEB integrados permite la creación de soluciones innovadoras.

Más detalles


Controladores industriales (PLC) > Módulo de entradas/salidas digitales de PLC

Autómatas Programables XC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton XIOC I/O module
Catalog Number
262322
EAN
4015082623227
Product Length/Depth
100 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.145 kg
Certifications
EN 50178
CSA-C22.2 No. 0-M
UL Category Control No.: NRAQ
CE
UL File No.: E135462
CSA Class No.: 2252-01
CSA
CSA File No.: 012528
UL508
UL
CSA-C22.2 No. 142-M
IEC/EN 61131-2
Model Code
XIOC-16DX

Features & Functions

Electric connection type
Screw-/spring clamp connection
Features
Digital inputs configurable
Digital outputs configurable
Functions
Overvoltage protection

General

Admissible range
20.4 – 28.8 V (11.8 – 14.4 V), Power supply
Current consumption
2 A per group, Total max. current, Outputs
80 mA, Internal current consumption (5 V DC), Outputs
Degree of protection
IP20
Number of channels
16 Channels with the same reference potential (Inputs, Outputs)
Overvoltage category
II
Pollution degree
2
Protection
Protection class: 1
Repetition rate
1 s
Residual ripple
≤ 5 %
Switching capacity
IEC/EN 60947-5-1, utilization category DC-13, Digital outputs
Switching level
≤ 15 V DC, ON, Voltage level to IEC 61131-2, limit value type 1, Inputs
≤ 5 V DC, OFF, Voltage level to IEC 61131-2, limit value type 1, Inputs
Type
Used with
XC100/200 (expandable with up to 15 XI/OC modules)
Voltage type
DC

Ambient conditions, mechanical

Impact resistance
500 g/⌀ 50 mm ±25 g
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Vibration resistance
10 - 57 Hz, ± 0.075 mm
57 - 150 Hz ± 1.0 mm

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-25 °C
Ambient storage temperature - max
70 °C

Electro magnetic compatibility

Emitted interference
Class A (according to DIN/EN 55011/22)
Voltage dips
10 ms

Terminal capacities

Terminals
Optionally, screw terminals or spring-loaded terminals for digital/analog modules

Electrical rating

Power loss
Max. 1.8 W
Rated operational voltage
24 (12) V DC
Short-circuit protection
Yes, Outputs
Yes, Short-circuit rating, Outputs
Short-circuit tripping current
Max. 1.2 A over 3 ms per output, Outputs
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Supply voltage at DC - max
28.8 VDC

Communication

Connection
16 connections, 4 inputs, 12 freely parameterizable as inputs/outputs, 24 V DC outputs 0.5 A
Connection type
Plug-in terminal block, Power supply
LED indicator
Status indication of Power supply: LED

Input/Output

Delay time
0.1 ms typ., Digital inputs 24 V DC, Delay time from 1 to 0, Debounce ON
0.1 ms typ., Digital inputs 24 V DC, Delay time from 0 to 1, Debounce ON
100 µs typ., Digital outputs, High -> Low, Off-delay
Input
Voltage (DC)
Input current
4 mA
Input current at signal 1
4 mA
Input voltage
24 V DC (modules)
Lamp load
Max. 3 W (without Rv per channel)
Number of inputs (digital)
16
Number of outputs (analog)
3
Number of outputs (digital)
12
Output
Transistor (source type)
Output current
0.5 A
Output voltage
12/24 V DC (-15 %/+20 %)
Parallel switching
In groups 0 - 3, 4 - 7, 8 - 11
Actuation of the outputs within a group only in the same program cycle

Safety

Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Power supply against I/O bus: yes
Protection against polarity reversal
Yes

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1.8 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 262322 Controladores lógicos programables PLC (EC001419)
Característica Valor
Tensión de alimentación 50 Hz CA (EF007532) 0 V
Tensión de alimentación 60 Hz CA (EF007533) 0 V
Tensión de alimentación CC (EF007534) 20.4 V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) 16
Número de salidas digitales (EF001993) 12
Entradas digitales configurables (EF008516) Sí
Salidas digitales configurables (EF008520) Sí
Corriente de entrada en la señal 1 (EF001428) 4 mA
Tensión de entrada permitida (EF007554) 20.4 V
Tipo de corriente (entrada) (EF003033) CC
Tipo de salida digital (EF003601) Transistor
Corriente de salida (EF003202) 0.5 A
Tensión de salida permitida (EF007553) 20.4 V
Tipo de corriente de salida (EF008222) CC
Protección contra cortocircuitos, salidas disponibles (EF003203) No
Redundancia (EF003156) No
Ejecución de la conexión eléctrica (EF003961) Conexión de abrazadera con resorte/tornillos
Tiempo de retardo con cambio de señal (EF002382) 0.1 ms
Apto para funciones de seguridad (EF001597) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Equipos asociados (Ex ia) (EF004141) No
Equipos asociados (Ex ib) (EF004142) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 30 mm
Altura (EF000040) 95 mm
Profundidad (EF000049) 100 mm
