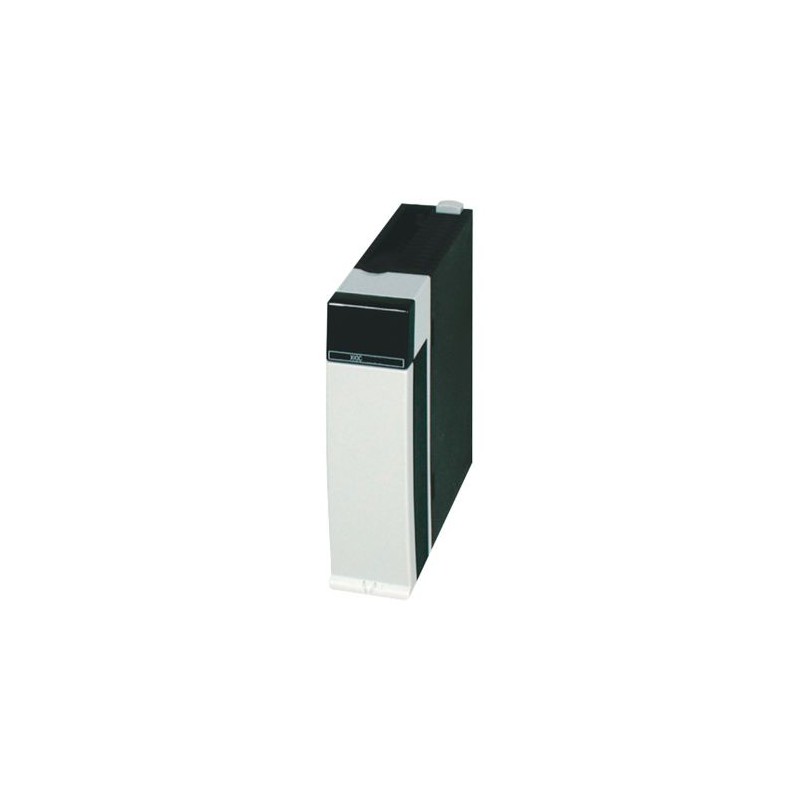

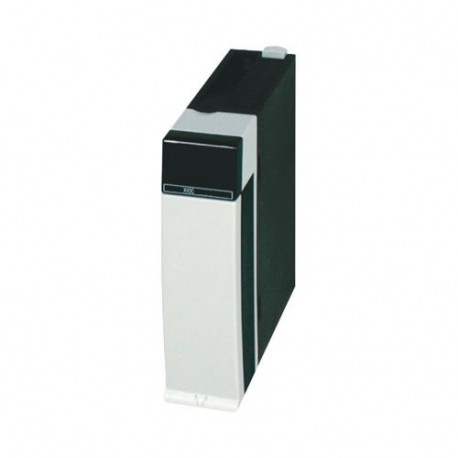

XIOC-16DX 262322 4519667 EATON ELECTRIC Module d'entrée/sortie tout-ou-rien pour XC100/200, 24V DC, 4 entr. ..
XIOC-16DX
262322
4519667
EATON-MOELLER
Module d'entrée/sortie tout-ou-rien pour XC100/200, 24V DC, 4 entr. TOR et 12 entr. TOR/sort. TOR
XIOC-16DX
Les contrôleurs programmables modulaires XC-CPU1xx et XC-CPU2xx offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (module XIOC) sont disponibles. Les API compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.
Commande industrielle API > Module d'entrées/sorties numérique
Automates programmables XC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Module d'entrée/sortie tout-ou-rien pour XC100/200, 24V DC, 4 entr. TOR et 12 entr. TOR/sort. TOR
Les automates modulaires XC-CPU1xx et XC-CPU2xx se distinguent par leur configurabilité étendue. Ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d'extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données via l’interface Ethernet vers des clients OPC ou le serveur Web intégré autorise des solutions innovantes.
Gamme de livraison
Gamme
Automates modulaires XC
Fonction
Extensions XI/OC
Fonction
Modules tout-ou-rien
Ensemble d'E/S compact pour le raccordement aux automates modulaires XC100/200
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Description
16 raccordements, 4 entrées, 12 librement paramétrables comme entrées/sorties, 24 V DC sorties 0,5 A
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +70 °C
Tenue aux vibrations
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
57 - 150 Hz ± 1.0 g
Tenue aux chocs
15
Durée de choc 11 ms g
Durée de choc 11 ms g
Résistance aux impacts
500 g/⌀ 50 mm ±25 g
Catégorie de surtension/Degré de pollution
II/2
Classe de protection
1
Degré de protection
IP20
Emission de perturbations
DIN/EN 55011/22, Classe A
Poids
0.16 kg
Alimentation
Tension assignée [Ue]
24 (12) V DC
Plage admissible
20,4 à 28,8 (11,8 à 14,4)
Tolérance aux microcoupuresDurée de la coupure
10 ms
Tolérance aux microcoupuresDélai de répétition
1 s
Ondulation résiduelle
≦ 5 %
Tension d’alimentation
24 V DC (-15/+20 %)
Protection contre les surtensions
oui
Protection contre l'inversion de polarité
oui
Séparation galvaniqueTension d'alimentation par rapport au bus d'E/S
Oui
Séparation galvaniqueTension d'alimentation par rapport aux E/S
Non
Consommation interne (5 V DC)
moy. 80 mA
Bornes de raccordement
Bornier enfichable
Bornes de raccordement
Bornier enfichable
Visualisation d'état
DEL
Puissance dissipée maximale [Pv]
1.8 W
Entrées
Nature des entrées
Entrée DC
Tension d’entrée
24 V DC
Courant d'entrée
6 en moyenne mA
Niveau de tension selon IEC 61131-2, limite type 1Marche
≧ 15 DC V
Niveau de tension selon IEC 61131-2, limite type 1Arrêt
≦ 5 DC V
Retard à l’entrée0 → 1Anti-rebondissement activé
0.1 en moyenne ms
Retard à l’entrée1 → 0Anti-rebondissement activé
0.1 en moyenne ms
Entrées
4, 12 paramétrables Nombre
Voies avec potentiel de référence identique
16 Nombre
Sorties
Type de sortie
Transistor (type source)
Tension de sortie
12/24 (-15…+20 %) V DC
Courant de sortie
0.5 en moyenne A
Sorties
max. 12 configurables Nombre
Voies avec potentiel de référence identique
16 Nombre
Protection contre les surtensions
Oui
Courant de déclenchement sur court-circuit
max. 1.2 pour 3 ms par sortie A
Charge lampes
max. 3 W
Temporisation à la retombée (haut → bas)
en moyenne : 100 μs
Pouvoir de coupure
IEC/EN 60947-5-1, catégorie d'emploi DC-13
Tenue aux courts-circuits
Oui
Protection contre les courts-circuits
oui
Bornes de raccordement
Bornier débrochable
Consommation interne (5 V DC)
en moyenne : 80 mA
Protection contre les courts-circuits
oui
Mise en parallèle des sorties
en groupes, de 0 à 3, 4 à 7, 8 à 11 ;
commande des sorties au sein d'un groupe uniquement au cours du même cycle de programme
commande des sorties au sein d'un groupe uniquement au cours du même cycle de programme
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.8 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Programmable logic controllers PLC (EG000024) / Module d'entrées/sorties numérique (EC001419)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module entrée/sortie numérique (ecl@ss13-27-24-22-04 [AKE527019])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation DC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d’entrées numériques
16
nombre de sorties numériques
12
entrées numériques configurables
oui
sorties numériques configurables
oui
consommation d'énergie
W
courant d'entrée au signal 1
4 mA
tension admissible à l'entrée
20.4 - 28.8 V
type de tension d'entrée
DC
type de sortie numérique
transistor
courant de sortie
0.5 A
tension admissible à la sortie
20.4 - 28.8 V
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
non
capacité de redondance
non
finition du raccordement électrique
raccordement par borne à ressort/vis
temps de retard en cas de changement de signal
0.1 - 0.1 ms
adapté aux fonctions de sécurité
non
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
30 mm
hauteur
95 mm
profondeur
100 mm
Homologations
Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 16 |
| Nombre de sorties numériques (EF001993) | 12 |
| Entrées numériques configurables (EF008516) | Oui |
| Sorties numériques configurables (EF008520) | Oui |
| Courant d'entrée au signal 1 (EF001428) | 4 mA |
| Tension admissible à l'entrée (EF007554) | 20.4 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Transistor |
| Courant de sortie (EF003202) | 0.5 A |
| Tension admissible à la sortie (EF007553) | 20.4 V |
| Type de tension de sortie (EF008222) | CC |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Capacité de redondance (EF003156) | Non |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort/vis |
| Temps de retard en cas de changement de signal (EF002382) | 0.1 ms |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 30 mm |
| Hauteur (EF000040) | 95 mm |
| Profondeur (EF000049) | 100 mm |
