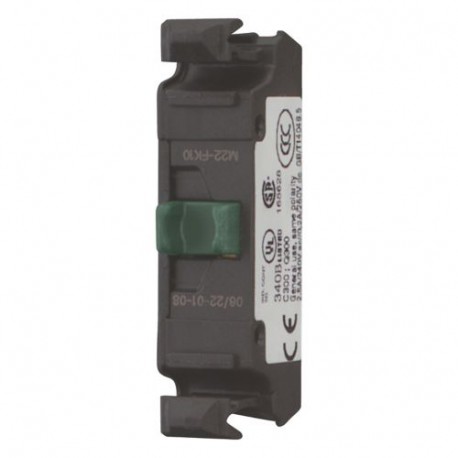

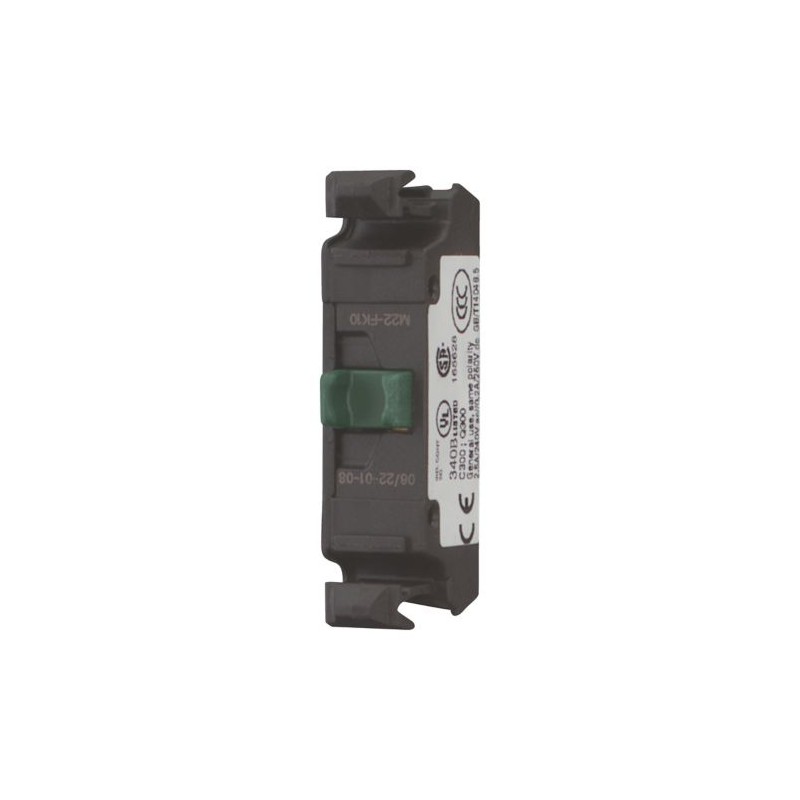

M22-FK10 180792 EATON ELECTRIC Elemento de contacto 1 NC Flat rear
M22-FK10
180792
EATON-MOELLER
20
Elemento de contacto; 1 NC; Flat rear
Interruptores de baja tensión > Bloque de contactos auxiliares
Auxiliares de mando y señalización
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más Información
▲El elemento de contacto normalmente abierto, plano, montaje frontal, abrazadera de la jaula de
Elemento de contacto, técnica de Conexión: Abrazadera de la Jaula, la Fijación: la fijación Frontal, Descripción: Abrazadera de la Jaula es una marca registrada de Wago Kontakttechnik GmbH/Minden, Alemania, los Contactos N/O = Normalmente abierto: 1 N/S, Grado de Protección: IP20, Conexión SmartWire-DT: no, de las Normas: IEC 60947-5-1
Programa de entrega
La función básica de accesorios
Elementos de contacto
Descripción
Abrazadera de la jaula es una marca registrada de Wago Kontakttechnik GmbH/Minden, Alemania
Técnica de conexión
Abrazadera De La Jaula De
La fijación de
Fijación frontal
Grado de Protección
IP20
Conexión SmartWire-DT
no
Aprobación
Contactos
N/S = Normalmente abierto
1 N/S
Contacto secuencia
Contacto de viaje diagrama, el accidente cerebrovascular en conexión con el elemento frontal
Contacto diagrama
Técnica de conexión
Abrazadera De La Jaula De
Datos técnicos
General
Normas
IEC 60947-5-1
La esperanza de vida, mecánica [Operaciones]
> 1 x 10Seis
Frecuencia de operación [Operaciones/h]
≦ 3600
La fuerza de accionamiento
≦ 4.5 n
Grado de Protección
IP20
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor seco de la IEC 60068-2-2
El calor húmedo, cíclico, IEC 60068-2-30
El calor seco de la IEC 60068-2-2
Temperatura ambienteAbierto
-25 - +70 °C
Temperatura ambienteAlmacenamiento
- 40 - + 85 °C
Mecánica de la resistencia de choque IEC 60068-2-27 duración de Choque 11 ms, la mitad sinusoidal
> 50 g
Terminal de capacidadesSólido
2 x 1 (0.2 - 1.5)
2 x 1 (075 - 1.5) Puede ser conectado sin necesidad de herramientas mmDos
2 x 1 (075 - 1.5) Puede ser conectado sin necesidad de herramientas mmDos
Terminal de capacidadesFlexible con el casquillo
2 x 1 (0.25 - 1)
El uso de WAGO Variocrimp 4 crimpadora; por favor, pregunte por otros mmDos
El uso de WAGO Variocrimp 4 crimpadora; por favor, pregunte por otros mmDos
Terminal de capacidadesSólido o trenzado
2 x 1 (24 - 16) AWG
Contactos
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
250 V
Categoría de sobretensión/grado de contaminación
III/3
Max. corto-circuito del dispositivo de protecciónSin fusibles
FAZ-B4 Tipo
Max. corto-circuito del dispositivo de protecciónFusible [gG/gL]
4 Un
Capacidad de conmutación
Corriente de operación nominal [Ie]AC-1524 V [Ie]
4 Un
Corriente de operación nominal [Ie]AC-1560 V [Ie]
4 Un
Corriente de operación nominal [Ie]AC-15110 V [Ie]
2 Un
Corriente de operación nominal [Ie]AC-15230 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]DC-1324 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]DC-1360 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC-13110 V [Ie]
0.4 a
Corriente de operación nominal [Ie]DC-13220 V [Ie]
0.2 a
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / bloque de contactos Auxiliares (EC000041)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / interruptor Auxiliar (bloque [email protected] [AKN342013])
Número de contactos como de cambio de contacto
Cero
Número de contactos contacto normalmente abierto
Uno
Número de contactos contacto normalmente cerrado
Cero
Número de fallo de la señal de los interruptores
Cero
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
1.5 Una
Tipo de conexión eléctrica
La abrazadera de la primavera de conexión
Modelo
Montaje superior
El método de montaje
Fijación frontal
Titular de la lámpara
Ninguno
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo: -
Dimensiones
① M22-FK10(01)
② M22-(C)K...
② M22-(C)K...
Datasheet - PDF
