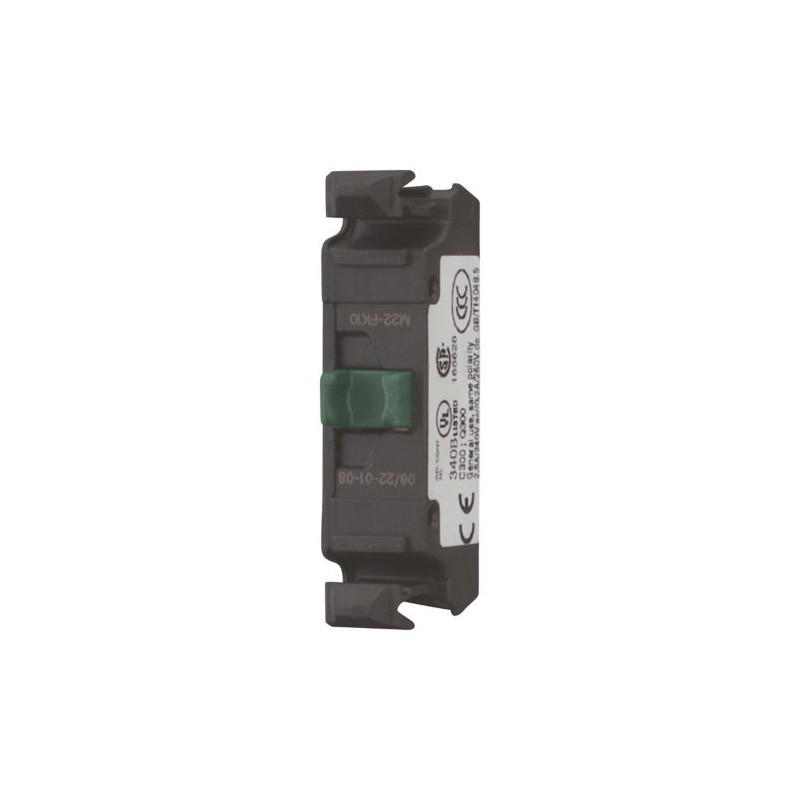

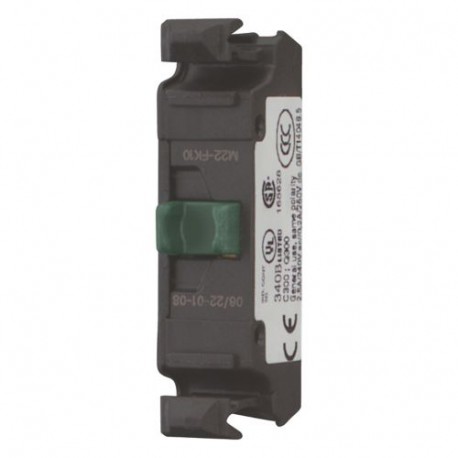

M22-FK10 180792 Y7-180792 EATON ELECTRIC Schliesser-Kontakt-Flach,Front Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-FK10 180792 Y7-180792 EATON ELECTRIC Schliesser-Kontakt-Flach,Front

M22-FK10

180792

Y7-180792

EATON-MOELLER

Schliesser-Kontakt-Flach,Front

M22-FK10

Eaton Moeller® series M22 Contact element, Cage Clamp, Push-in, Front fixing, 1 N/O, 24 V 1.5 A, 230 V 1.5 A

Kontaktelement, Anschlusstechnik: Käfigklemme, Befestigung: Frontbefestigung, Beschreibung: Käfigklemme ist eine eingetragene Marke der Wago Kontakttechnik GmbH/Minden, Deutschland, Kontakte N/O = Schließer: 1 Schließer, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Normen: IEC 60947-5-1

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $6.82
Stückpreis: $6.82
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Kontaktelement
Katalognummer
180792
Produkt Länge/Tiefe
40.2 mm
Produkthöhe
10 mm
Produktbreite
14 mm
Produktgewicht
0.004 kg
Zertifikat(e)
UL
UL 508
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
CSA
CSA-C22.2 No. 14-05
UL File No.: E29184
CE
CSA File No.: 012528
IEC 60947-5-1
IEC/EN 60947-5
EAN
4015081759613
Modellcode
M22-FK10

Features & Functions

Elektrische Anschlussart
Federzuganschluss

General

Schutzart
IP20
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge (AC-betätigt)
Ausführung
aufsteckbar
Montageart
Front fastening
Betriebsfrequenz
3600 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC

Ambient conditions, mechanical

Schockfestigkeit
50 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Trockene Hitze nach IEC 60068-2-2

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
Crimpzange WAGO Variocrimp 4 benutzen; andere auf Anfrage
2 x (0,25 - 1) mm²
Anschlusskapazität (fest)
2 x (0,2 - 1,5) mm²
2 x 1 (075 - 1,5) mm², Stecken ohne Werkzeug möglich
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (24 - 16)

Electrical rating

Bemessungsisolationsspan. (Ui)
250 V
Bemessungsbetriebsstrom (Ie)
2 A bei AC-15, 110 V
4 A bei AC-15, 60 V
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
4 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.4 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
1.5 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.8 A

Short-circuit rating

Kurzschlussschutz
FAZ-B4, Kontakte, Max. Kurzschlussschutzorgan, schmelzsicherungslos
Bemessungsdaten Kurzschlussschutz
Max. 4 A gG/gL, Sicherung, Kontakte

Communication

Anbindung an SmartWire-DT
Nein
Anschlussart
Frontbefestigung
Steckklemme
Cage Clamp

Actuator

Betätig.kraft max.
4.5 N

Contacts

Kraft für Zwangsöffnung - min
0 N
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
1

ETIM for 180792 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 1.5 A
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-FK10 Y7-180792 180792 EN_289241.pdf 3 Mbytes M22-FK10 Y7-180792 180792 EN_289241.pdf
