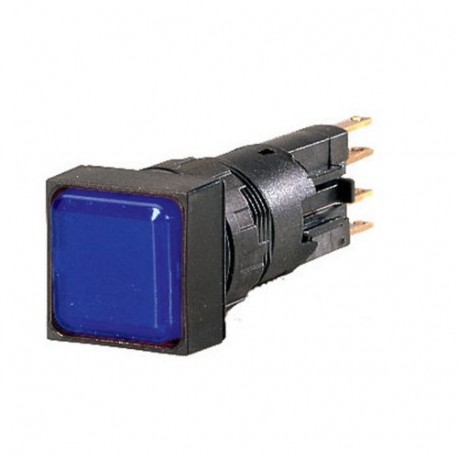

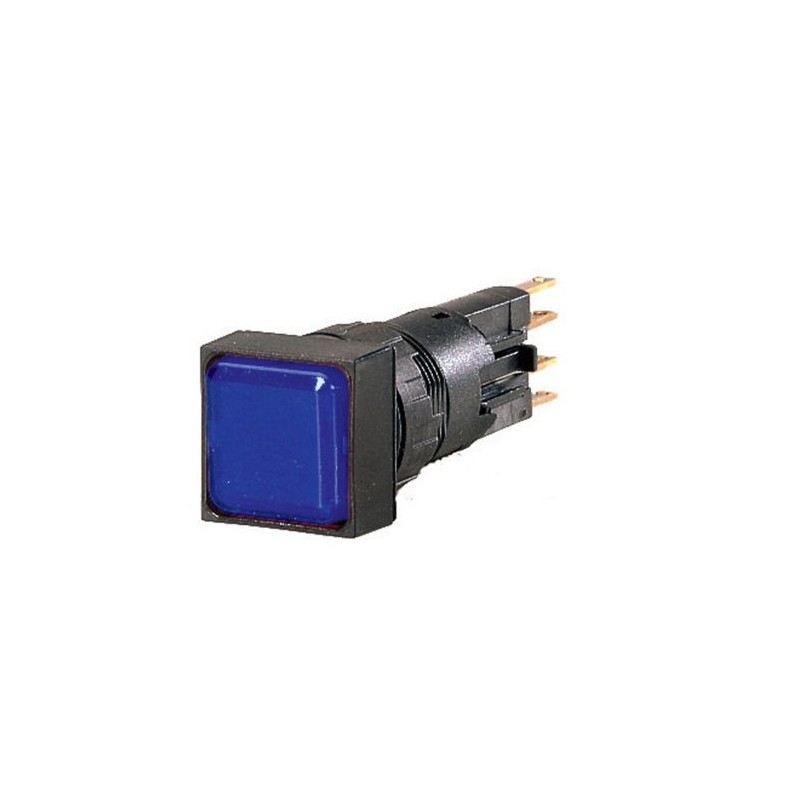

Q25LF-BL 089229 Y7-89229 EATON ELECTRIC Indicador luminoso rasante 16 mm 25x25 mm Azul Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Q25LF-BL 089229 Y7-89229 EATON ELECTRIC Indicador luminoso rasante 16 mm 25x25 mm Azul

Q25LF-BL

089229

Y7-89229

EATON-MOELLER

Indicador luminoso rasante; 16 mm; 25x25 mm; Azul

Eaton Moeller® series RMQ16 Indicator light, flush, blue Q25LF-BL

Luz indicadora, Gama de productos: RMQ16, Unidad individual, Diseño: Empotrado, Descripción: sin elementos ligeros, Con base, W2x4,6d; máx. 30 V, 1 W, Color de la lente: Azul, Grado de protección: IP65, Conexión a SmartWire-DT: no, Dimensiones frontales: Dimensiones delanteras 25 × 25 mm

Más detalles


Componentes industriales de baja tensión > Elemento frontal para luz indicadora

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series RMQ16 Indicator light
Catalog Number
089229
EAN
4015080892298
Product Length/Depth
59 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.011 kg
Certifications
IEC/EN 60947
IEC/EN 60947-5
CSA-C22.2 No. 14-05
UL 508
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA
UL File No.: E29184
CSA File No.: 46552
UL
Model Code
Q25LF-BL

Features & Functions

Bezel color
Black
Bezel material
Plastic
Design
Flush
Fitted with:
LED W2x4, 6d, max. 30 V, 1 W
Front ring
Lens color
Blue

General

Degree of protection
NEMA 1
Degree of protection (front side)
IP65
Opening diameter
16 mm
Overvoltage category
III
Pollution degree
3
Product category
RMQ16
Rated impulse withstand voltage (Uimp)
800 V AC
Size
Front dimensions: 25 × 25 mm
Terminal capacity
0.5 - 1.0 mm²
Terminal size
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
2.8 x 0.8 mm to DIN 46244, Blade terminal
Type
Indicator lights

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Ambient operating temperature (enclosed) - min
25 °C
Ambient operating temperature (enclosed) - max
40 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated insulation voltage (Ui)
250 V
Rated operational voltage (Ue) at AC - max
24 V

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 089229 Interruptores de baja tensión (EC000223)
Característica Valor
Número de luces indicadoras instalables (EF006669) 1
Color de la lente (EF000207) Azul
Diseño de la lente (EF006253) Cuadrado
Diámetro del orificio (EF000079) 16 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 16 mm
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Negro
Ejecución de la lente (EF008343) Plano
Grado de protección (IP), frontal (EF003118) IP65
Grado de protección (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25LF-BL Y7-89229 089229 EN_025434.pdf 1 Mbytes Q25LF-BL Y7-89229 089229 EN_025434.pdf
