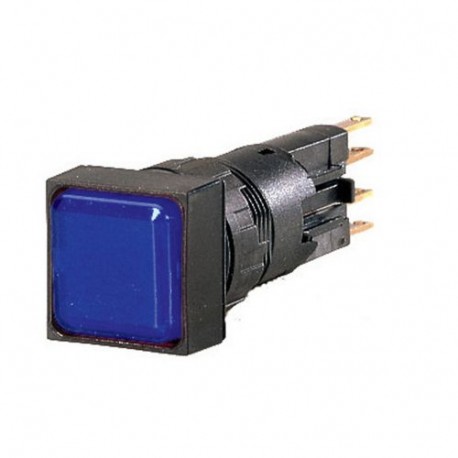

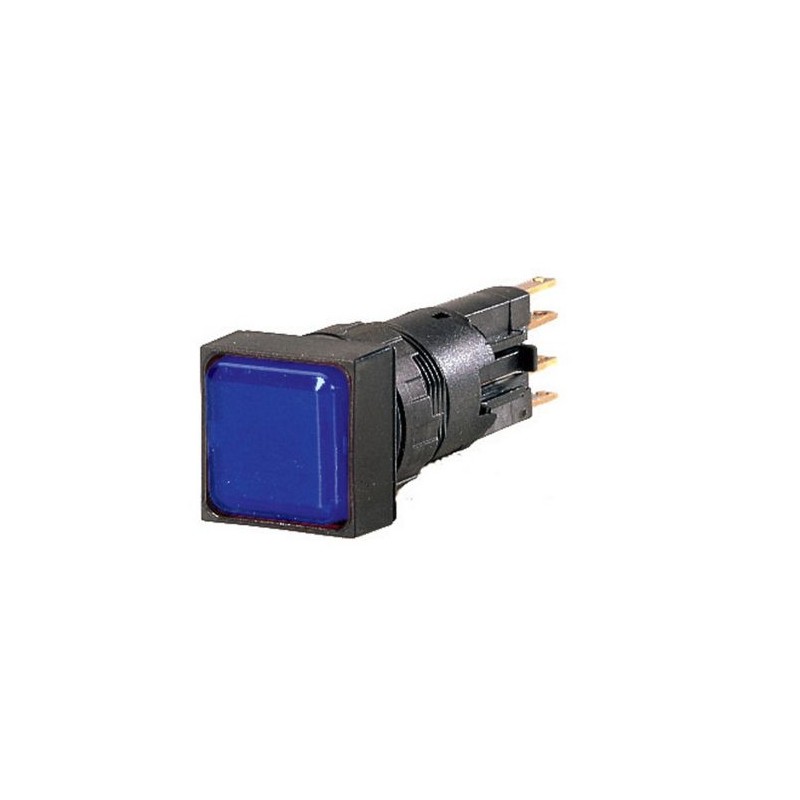

Q25LF-BL 089229 Y7-89229 EATON ELECTRIC Leuchtmelder, flach, blau Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Q25LF-BL 089229 Y7-89229 EATON ELECTRIC Leuchtmelder, flach, blau

Q25LF-BL

089229

Y7-89229

EATON-MOELLER

Leuchtmelder, flach, blau

Bündige Kontrollleuchte 16 mm 25x25 mm Blau

Eaton Moeller® series RMQ16 Leuchtmelder, bündig, blau Q25LF-BL

Kontrollleuchte, Lieferprogramm: RMQ16, Einzelgerät, Ausführung: bündig, Beschreibung: ohne Leuchtelemente, Mit Sockel, B2x4,6d; max. 30 V, 1 W, Farbe Linse: blau, Schutzart: IP65, Anschluss an SmartWire-DT: nein, Frontmaße: Frontmaße 25 × 25 mm

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Leuchtmelder

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Indicator light
Katalognummer
089229
Produkt Länge/Tiefe
59 mm
Produkthöhe
25 mm
Produktbreite
25 mm
Produktgewicht
0.011 kg
Zertifikat(e)
IEC/EN 60947
IEC/EN 60947-5
CSA-C22.2 No. 14-05
UL 508
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA
UL File No.: E29184
CSA File No.: 46552
UL
EAN
4015080892298
Modellcode
Q25LF-BL

Merkmale und Funktionen

F-Ring.frb
Schwarz
Frontringmat.
Kunststoff
Design
Taste flach
Ausstattung:
LED W2x4, 6d, max. 30 V, 1 W
Frontring
Linsenfarbe
Blau

Allgemein

Schutzart
NEMA 1
Schutzart, Vorderseite
IP65
Öffnungsdurchmesser
16 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
RMQ16
Bemessungsstoßspannungsfestigkeit (Uimp)
800 V AC
Größe
Frontabmessung: 25 × 25 mm
Anschlusskapazität
0,5 - 1,0 mm²
Klemmengröße
2,8 x 0,8 mm nach DIN 46247 und IEC 60760, Flachsteckhülse
2,8 x 0,8 mm nach DIN 46244, Flachstecker
Typ
Leuchtmelder

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
40 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
mechanisch, Gemäß IEC/EN 60068-2-27,

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Bemessungswerte

Bemessungsisolationsspan. (Ui)
250 V

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 089229 Niederspannungsschaltgeräte (EC000223)
Merkmal Wert
Anzahl der einbaubaren Leuchtmelder (EF006669) 1
Farbe der Linse (EF000207) blau
Bauform der Linse (EF006253) quadratisch
Lochdurchmesser (EF000079) 16 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 16 mm
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) schwarz
Ausführung der Linse (EF008343) flach
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25LF-BL Y7-89229 089229 EN_025434.pdf 1 Mbytes Q25LF-BL Y7-89229 089229 EN_025434.pdf
