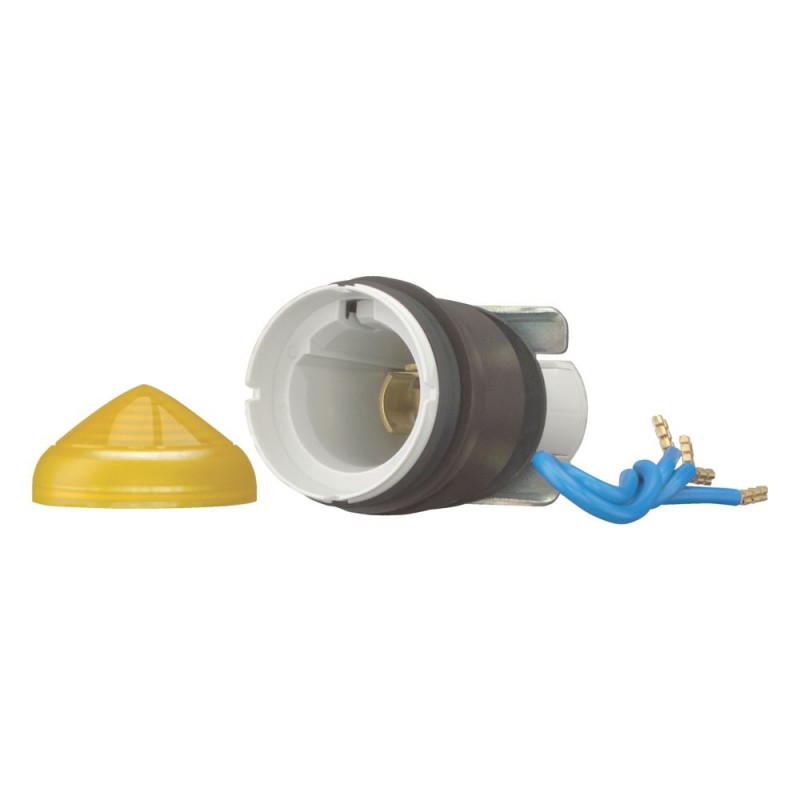

L-Y 208691 Y7-208691 EATON ELECTRIC Indicador luminoso Amarillo Para M20, M25 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

L-Y 208691 Y7-208691 EATON ELECTRIC Indicador luminoso Amarillo Para M20, M25

L-Y

208691

Y7-208691

EATON-MOELLER

Indicador luminoso, Amarillo, Para M20, M25

Eaton Moeller® series M22 Indicator light, yellow

Luz indicadora, Gama de productos: Accesorios, Diseño: cónico, Descripción: se puede montar en M20/M25 knockout en la base, Grado de protección: IP66, IP67, IP69K, Bisel: titanio, Conexión a SmartWire-DT: no

Más detalles


Componentes industriales de baja tensión > Elemento frontal para luz indicadora

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $17.42
Precio unitario: $17.42
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Indicador luminoso, rojo M22 de la serie Moeller® de Eaton
N.º de catálogo
208691
EAN
4015082086916
Longitud/profundidad de producto
30 mm
Altura del producto
30 mm
Anchura del producto
60 mm
Peso del producto
0.035 kg
Certificación(es)
Request filed for UL and CSA
Código de modelo
L-Y

Features & Functions

Color del anillo frontal
Otro
Material del anillo frontal
Plástico
Diseño
Cónica
Equipado con:
Anillo frontal
Color de lente
Amarillo

General

Grado de protección
NEMA 4X, 13
Grado de protección (frontal)
IP67/IP69K
Diámetro de apertura
22.5 mm
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
RMQ-Titan
Tensión asignada soportada al impulso (Uimp)
4.000 V AC
Tamaño
Diámetro frontal: 29,7 mm
Tipo
Indicadores luminosos

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
Mecánica, según IEC/EN 60068-2-27
30 g, mecánico, según IEC/EN 60068-2-27, choque sinusoidal 11 ms

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Electrical rating

Tensión asignada de aislamiento (Ui)
250 V

Communication

Conexión a SmartWire-DT
No

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
No se aplica.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 208691 Interruptores de baja tensión (EC000223)
Característica Valor
Número de luces indicadoras instalables (EF006669) 1
Color de la lente (EF000207) Amarillo
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 22.5 mm
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Otros
Ejecución de la lente (EF008343) Alto
Grado de protección (IP), frontal (EF003118) IP67/IP69K
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
L-Y Y7-208691 208691 FR_229750.pdf 2 Mbytes L-Y Y7-208691 208691 FR_229750.pdf
