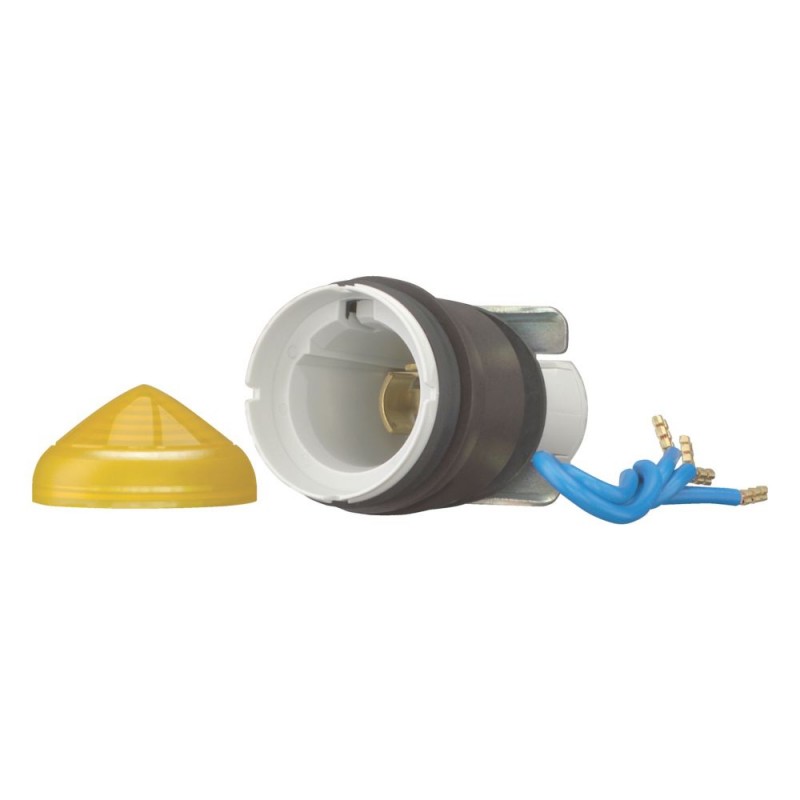

L-Y 208691 Y7-208691 EATON ELECTRIC Voyant lumineux, jaune Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

L-Y 208691 Y7-208691 EATON ELECTRIC Voyant lumineux, jaune

L-Y

208691

Y7-208691

EATON-MOELLER

Voyant lumineux, jaune

L-Y

Eaton Moeller® series M22 Indicator light, yellow

Clignotant, Gamme de produits : Accessoires, Design : conique, Description : peut être monté en M20/M25 défonçable dans la base, Degré de protection : IP66, IP67, IP69K, Lunette : titane, Connexion au SmartWire-DT : non

Plus de détails


Appareillage industriel basse tension > Tête d'avertisseur lumineux

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $17.28
Prix unitaire: $17.28
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Voyant lumineux M22 Moeller® series Eaton
Numéro de catalogue
208691
Code de modèle
L-Y
EAN
4015082086916
Longueur du produit
30 mm
Hauteur du produit
30 mm
Largeur du produit
60 mm
Poids du produit
0.035 kg
Certifications
Request filed for UL and CSA

Features & Functions

Couleur de la collerette
Autre
Matériau de la collerette
Plastique
Forme
Conique
Équipé de :
bague frontale
Couleur de la lentille
Jaune

General

Degré de protection
NEMA 4X, 13
Degré de protection (face avant)
IP67/IP69K
Diamètre d'ouverture
22.5 mm
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
RMQ-Titan
Tension assignée de tenue aux chocs (Uimp)
4000 V AC
Taille
Diamètre avant : 29,7 mm
Type
Voyants lumineux

Ambient conditions, mechanical

Position de montage
Telle que requise
Résistance aux chocs
Mécanique, selon IEC/EN 60068-2-27
30 g, mécanique, selon IEC/EN 60068-2-27, choc sinusoïdal 11 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Exposition à l'humidité, cyclique, selon la norme CEI 60068-2-30
Exposition à l'humidité, en continu, selon la norme CEI 60068-2-78

Electrical rating

Tension assignée d'isolement (Ui)
250 V

Communication

Connexion au module SmartWire-DT
Non

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 208691 Appareillage industriel basse tension (EC000223)
Caractéristique Valeur
Nombre de voyants lumineux encastrables (EF006669) 1
Couleur de la lentille (EF000207) Jaune
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 22.5 mm
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Autre
Finition de la lentille (EF008343) Haut
Classe de protection (IP), face avant (EF003118) IP67/IP69K
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
L-Y Y7-208691 208691 FR_229750.pdf 2 Mbytes L-Y Y7-208691 208691 FR_229750.pdf
