> EATON - MOELLER series>Interruptores Automáticos Bastidor Abierto >+IZMX-SR48DC-1 184282 Y7-184282 ELECTRIC Electroimán de cierre 48 VDC. Únicamente se puede vender mont..
Anterior producto Siguiente producto

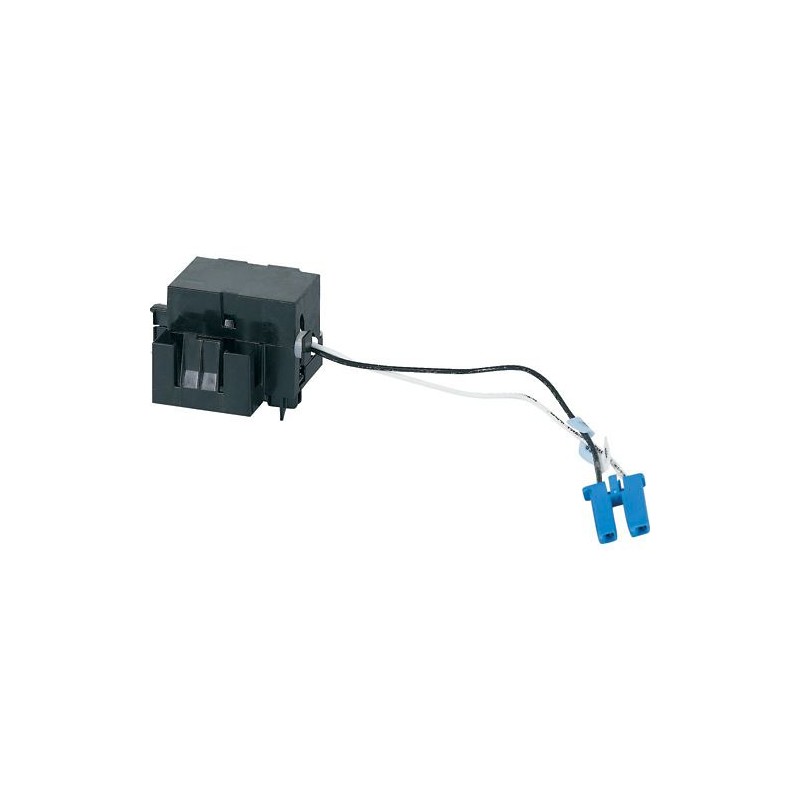

+IZMX-SR48DC-1 184282 Y7-184282 EATON ELECTRIC Electroimán de cierre 48 VDC. Únicamente se puede vender mont.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IZMX-SR48DC-1 184282 Y7-184282 EATON ELECTRIC Electroimán de cierre 48 VDC. Únicamente se puede vender mont..

+IZMX-SR48DC-1

184282

Y7-184282

EATON-MOELLER

Electroimán de cierre 48 VDC

Liberación de cierre 48 VDC

Accesorios, desbloqueo de cierre, Se puede combinar con un desbloqueo de derivación y un desbloqueo de subtensión., Frecuencia máxima de funcionamiento Actuaciones/minuto 3, Limitado a 3/min debido a la alta corriente de captación durante 35 ms., Tenga en cuenta que la frecuencia de conmutación del interruptor automático = 60/h, Tensión de control nominal US 48 V DC V, Rango de funcionamiento x US 0,85 - 1,1 Factor, máx. corriente de recogida (35 ms) En 10 A, máx. potencia de entrada (35 ms) CA/CC 530 VA/W, Tiempo total de conmutación del interruptor automático @ US=100% 35 ms, Para uso con IZMX16..., IZMX40..., INX16..., INX40...

Más detalles


Componentes industriales de baja tensión > Bobina de disparo

Interruptores Automáticos Bastidor Abierto

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Ir al producto alternativo: IZMX-SR48DC-1 184283

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series IZMX/INX closing release
Catalog Number
184282
EAN
4015081797097
Product Length/Depth
100 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.068 kg
Compliances
RoHS conform
Model Code
+IZMX-SR48DC-1

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
0.85 - 1.1 x Us
48 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
48 V
Adjustment range undelayed short-circuit release (end value) - max
0 A
Pick-up power consumption at 35 ms - max
530 VA/W
Circuit breaker total switching time
35 ms (Us = 100%) (IZMX40…, INX40…)
30 ms (Us = 100%) (IZMX16…, INX16…)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
IZMX16..., IZMX40...
INX16..., INX40...

ETIM for 184282 Interruptores de baja tensión (EC001023)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 48 V
Tipo de tensión de accionamiento (EF008242) CC
Valor inicial del rango de ajuste de liberación de cortocircuito instantáneo (EF008187) 0 A
Valor final del rango de ajuste de liberación de cortocircuito instantáneo (EF008188) 0 A
Ejecución de la conexión eléctrica (EF003961) Conexión enchufable plana
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Apto para disyuntores (EF005863) Sí
Apto para interruptor de carga (EF001543) Sí
Apto para interruptor de protección del motor (EF005826) No
Apto para relés de sobrecarga (EF001545) No
