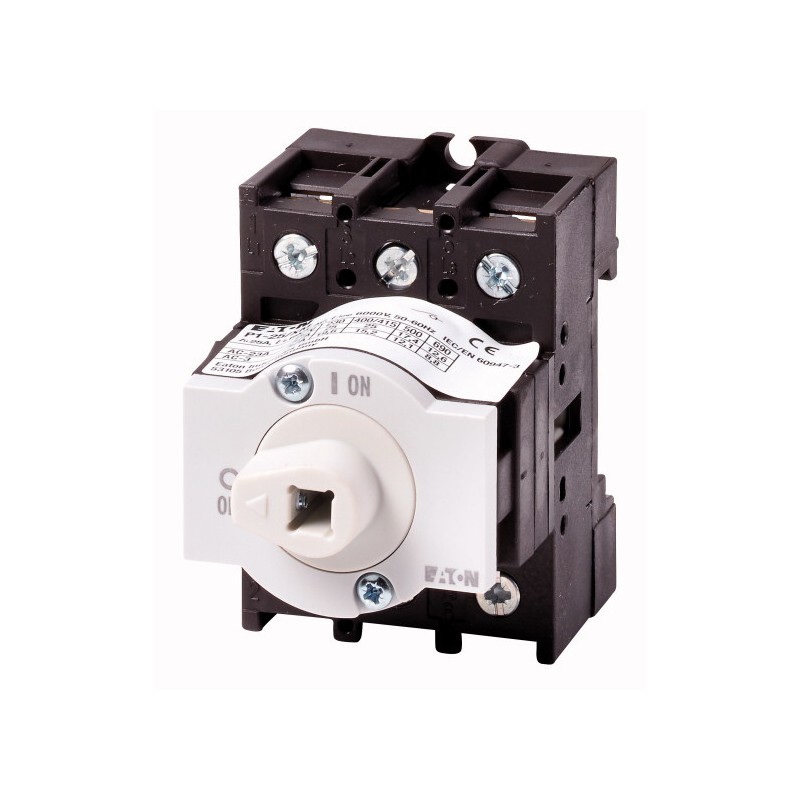

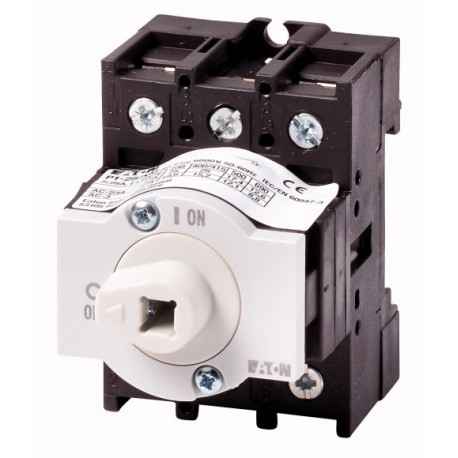

T0-3-8341/EA/SVB 008184 EATON ELECTRIC T0-3-8341 / EA / SVB
T0-3-8341/EA/SVB
008184
EATON-MOELLER
T0-3-8341 / EA / SVB
Inicio > EATON - MOELLER series
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Programa de entrega
Surtido | Modificadores generales Interruptores de mantenimiento Interruptores de reparación | ||
Tipo de Detector | P1 | ||
Notas | Manejar SVB(-SW)-P1/M (172840; 172842) que sólo es permitido en relación con el eje P1/P3-400 (172844). | ||
Información sobre la magnitud de la oferta | Contacto auxiliar o conductor neutro puede entonces. | ||
Número de polos | 3-polo | ||
Contactos auxiliares | |||
| Contacto NA | Cero | ||
| NC | Cero | ||
Grado de protección | Frontal IP65 | ||
Diseño | un comando devuelve | ||
Símbolo del circuito | |||
No. la placa frontal | |||
La potencia nominal de utilización AC-23A, 50 - 60 Hz | |||
400 V | P | kW | Quince |
Nominal de corriente ininterrumpida | Elu | A | Treinta y dos |
Datos técnicos
| General | |||
El cumplimiento con las normas | IEC/EN 60947, VDE 0660, IEC/EN 60204 Los seccionadores, de alimentación según IEC/EN 60947-3 | ||
Adecuación a los climas | Calor húmedo, constante, según IEC 60068-2-78 El calor húmedo, cíclico, según IEC 60068-2-30 | ||
Temperatura ambiente | |||
un día | °C | -25 - +50 | |
en caso de que | °C | -25 - +40 | |
Categoría de sobretensión/grado de contaminación | III/3 | ||
Tensión nominal soportada de impulso | Uimp | V AC | Seis mil |
Resistencia a los golpes | g | Quince | |
Posición de montaje | opcional | ||
| Contactos de relé | |||
Mecánica de valores | |||
Número de polos | 3-polo | ||
Contactos auxiliares | |||
| Contacto NA | Cero | ||
| NC | Cero | ||
Parámetros eléctricos | |||
Voltaje nominal de operación | Uy | V AC | Seiscientos noventa |
Nominal de corriente ininterrumpida | Elu | A | Treinta y dos |
Nota sobre el nominal de corriente ininterrumpida you | La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal. | ||
La función de carga es intermitente, de la Clase 12 | |||
A PARTIR DE 25 % Y | x Ely | Dos | |
A PARTIR DE 40 % Y | x Ely | 1.6 | |
A PARTIR DE 60 % Y | x Ely | 1.3 | |
La resistencia a cortocircuito | |||
con los fusibles de carga máx. | Un gG/gL | Cincuenta | |
La resistencia a corto tiempo actual (Actual 1-s) | Elcw | Ala eff | Seiscientos cuarenta |
Nota sobre la corriente admisible de corta-corriente de tiempo de Icw | El actual 1 segundo | ||
Corriente de corto-circuito | Iq | kA | Ochenta |
| El poder | |||
Nominal de cierre cos ϕ de acuerdo con IEC 60947-3 | A | Trescientos veinte | |
Interrupción nominal cos ϕ IEC 60947-3 | A | ||
230 V | A | Doscientos sesenta | |
400/415 V | A | Trescientos | |
500 V | A | Doscientos noventa | |
690 V | A | Doscientos cincuenta | |
Segmentación de datos segura según EN 61140 | |||
entre los contactos | V AC | Cuatrocientos cuarenta | |
Las pérdidas por el efecto joule por el contacto con Lay | W | 1.8 | |
Vida mecánica | Maniobras | x 10Seis | > 0.3 |
Frecuencia de conmutación máxima | Operaciones/h | Mil doscientos | |
El voltaje de ca | |||
AC-3 | |||
Potencia nominal utilice el interruptor del motor | P | kW | |
220 V 230 V | P | kW | 7.5 |
400 V 415 V | P | kW | Trece |
500 V | P | kW | 18.5 |
690 V | P | kW | Quince |
Corriente nominal de la operación, los conmutadores para motores | |||
230 V | Ely | A | 26.4 |
400 V 415 V | Ely | A | 26.4 |
500 V | Ely | A | 23.4 |
690 V | Ely | A | 14.7 |
AC-21A | |||
La corriente nominal de uso de interruptores de alimentación | |||
440 V | Ely | A | Treinta y dos |
AC-23A | |||
La potencia nominal de utilización AC-23A, 50 - 60 Hz | P | kW | |
230 V | P | kW | 7.5 |
400 V 415 V | P | kW | Quince |
500 V | P | kW | 18.5 |
690 V | P | kW | Quince |
Corriente nominal de la operación, los conmutadores para motores | |||
230 V | Ely | A | Treinta y dos |
400 V 415 V | Ely | A | Treinta y dos |
500 V | Ely | A | Treinta |
690 V | Ely | A | 19.8 |
El voltaje de Dc | |||
DC-1, Interruptores de L/R = 1 ms | |||
Nominal de la corriente de funcionamiento | Ely | A | Treinta y dos |
Voltaje en cada contacto para insertar en serie | V | Sesenta | |
DC-23A, interruptores, motor L/R = 15 ms | |||
24 V | |||
Nominal de la corriente de funcionamiento | Ely | A | Veinticinco |
Contactos | Número de | Uno | |
48 V | |||
Nominal de la corriente de funcionamiento | Ely | A | Veinticinco |
Contactos | Número de | Dos | |
60 V | |||
Nominal de la corriente de funcionamiento | Ely | A | Veinticinco |
Contactos | Número de | Dos | |
120 V | |||
Nominal de la corriente de funcionamiento | Ely | A | Doce |
Contactos | Número de | Tres | |
La fiabilidad de los contactos de 24 V CC, 10 mA | Probabilidad de error | HF | < 10-5, < 1 salto en 100000 maniobras |
| Secciones de conexión | |||
rígido o semi-rígido | mmDos | 1 x (1.5 - 6) 2 x (1.5 - 6) | |
Flexible con férula según DIN 46228 | mmDos | 1 x (1 - 4) 2 x (1 - 4) | |
Tornillo de conexión | M4 | ||
Par de apriete de la conexión del tornillo | Nm | 1.6 | |
| Parámetros técnicos de seguridad | |||
Notas | B10dLos valores de acuerdo a la norma EN ISO 13849-1, tabla C1 | ||
| Los datos de potencia aprobado | |||
Contactos de relé | |||
Voltaje nominal de operación | Uy | V AC | Seiscientos |
Clasificación de corriente continua máx. | |||
Circuito principal | |||
De uso General | A | Treinta | |
Contactos auxiliares | |||
De Uso General | ElU | A | Diez |
Servicio De Piloto | A600 P 600 | ||
El poder | |||
Potencia máxima del motor | |||
de una sola fase | |||
120 V CA | HP | Uno | |
200 V CA | HP | Dos | |
240 V AC | HP | Tres | |
de tres fases | |||
200 V CA | HP | Tres | |
240 V AC | HP | 7.5 | |
480 V CA | HP | Diez | |
600 V AC | HP | Quince | |
La Corriente De Corto Circuito De Clasificación | SCCR | ||
Básicos De La Notación | kA | Cinco | |
max. Fusible | A | Un centenar de diez | |
Defecto alto rating | kA | Diez | |
max. Fusible | A | 50, De La Clase J | |
Secciones de conexión | |||
rígido o flexible con el casquillo | AWG | 14 - 8 | |
Tornillo de conexión | M4 | ||
Par de apriete | lb-in | 14.1 | |
Aprobaciones
| Normas De Producto | UL 60947-4-1;CSA - C22.2 Nº 60947-4-1-14; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE | ||
| UL File No. | E36332 | ||
| UL Categoría de Control No. | NLRV | ||
| Archivo CSA No. | Doce mil quinientos veintiocho | ||
| CSA Clase No. | 3211-05 | ||
| América Del Norte Certificación | En la lista UL, certificación CSA | ||
| Adecuado para | Circuitos, adecuado, ya que el motor se desconecte | ||
| Grado de Protección | IEC: IP65; UL/CSA Tipo 1 |
Datos técnicos de acuerdo a ETIM 7.0(mostrar características)(ocultar características)
| el equipo eléctrico en baja tensión (EG000017) / carga interruptor de ruptura (EC000216) | |||
| La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje Interruptor / Interruptor de Carga, interruptor de Desconexión, Interruptor de Control / interruptor-Seccionador compacto ([email protected] [AKF060013]) | |||
ejecución como el interruptor principal | sí | ||
se ejecuta como un interruptor de mantenimiento/reparación | sí | ||
se ejecuta como un interruptor de seguridad | no | ||
ejecutar como el dispositivo de parada de emergencia | no | ||
se ejecuta como un inversor | no | ||
número de interruptores | |||
max. tensión de funcionamiento nominal Ue a CA | V | Seiscientos noventa | |
tensión de funcionamiento nominal | V | 690 - 690 | |
nominal de corriente continua de Iu | A | Treinta y dos | |
nominal de corriente continua en el AC-23, 400V | A | ||
nominal de corriente continua de la CA-21, 400 V | A | Treinta y dos | |
de funcionamiento potencia nominal AC-3 A 400 V | kW | Trece | |
la resistencia a corto tiempo actual Icw | kA | 0.64 | |
de funcionamiento potencia nominal de CA-23, 400V | kW | Quince | |
alimentación a 400 V | kW | Quince | |
de la corriente de cortocircuito nominal condicional Iq | kA | Ochenta | |
número de polos | Tres | ||
número de contactos auxiliares, contactos de el resto | Cero | ||
número de contactos auxiliares, cierre de contactos | Cero | ||
número de contactos auxiliares, inversores de potencia | Cero | ||
la unidad de motor opcional | no | ||
la unidad de motor integrado | no | ||
tensión auxiliar opcional | no | ||
el tipo de construcción del dispositivo | luminaria empotrable, una técnica para instalación fija | ||
adecuado para la fijación al suelo | sí | ||
adecuado para el montaje frontal de 4 agujeros | no | ||
adecuado para la fijación de delantero centro | no | ||
adecuado para el montaje en el distribuidor | no | ||
apto para la construcción de intermedio | sí | ||
el color del elemento de accionamiento | otros | ||
la ejecución de la unidad de elemento | otros | ||
con cerradura | no | ||
tipo de conexión del circuito en la línea eléctrica principal | tornillo de montaje | ||
grado de protección (IP), frente | IP65 | ||
tipo de protección (NEMA) | |||
