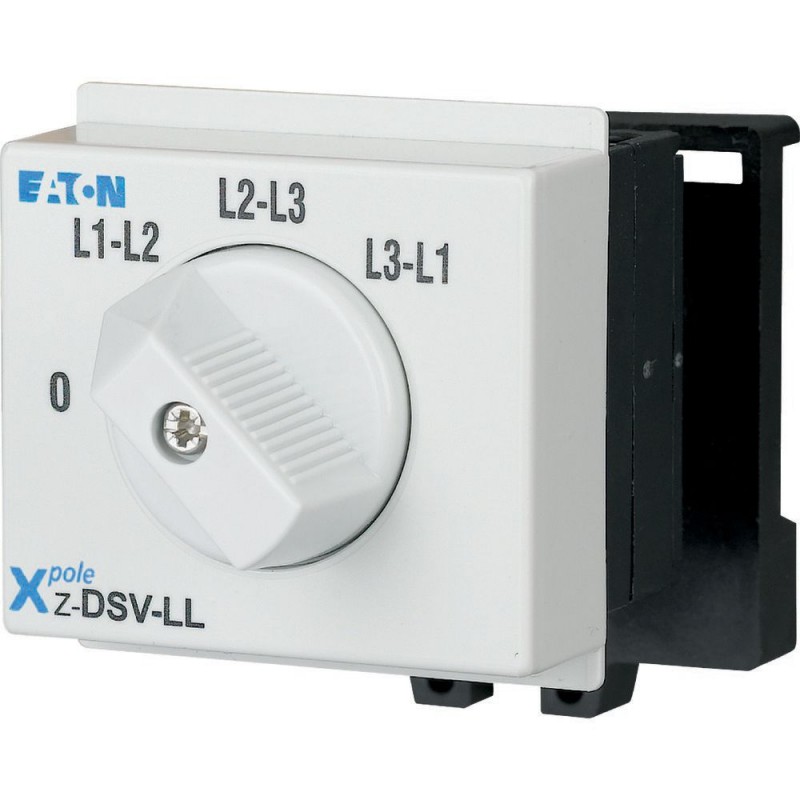

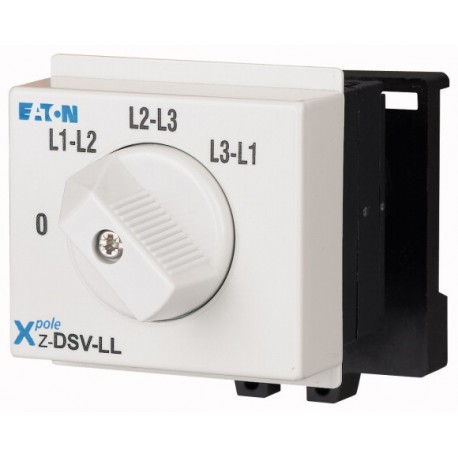

Interruptores giratorios, L+L voltímetro, L1 - L2...
Los interruptores giratorios en la Z-DS de la serie cuentan con un diseño modular: el interruptor en sí se compone de los correspondientes de la muesca del mecanismo y un conmutador de paquetes. El árbol de levas (que es la razón por la que los interruptores están también conocido como "interruptores de levas") son impulsados por una resistente a la torsión rígido de aluminio del eje. El interruptor de paquete se compone de uno o más interruptores de las células con uno o dos de doble ruptura de contactos que son independientes el uno del otro. Las conexiones entre los terminales del conmutador, tales como la requerida para el Z-DSV voltímetro conmutador, se incorporan en el interruptor de moldeo. Esto asegura que no habrá obstáculos cuando se conecta el terminal lleva. Aplicaciones: puede ser utilizado prácticamente para cualquier aplicación. Por ejemplo, el interruptor de motor: puertas de garaje, ventilador, persianas motorizadas, controles de calefacción, iluminación, instrumentos interruptor, varios fines de control, etc. Tipo de ajustarse a la norma IEC 60947-3 IEC 60947-5-1, VDE 0660, EN 60947-3, SEV
La verificación del diseño según la norma IEC/EN 61439
Corriente de operación nominal especificada en la disipación de calor [In]
20 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
2 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
Datos técnicos ETIM 7.0
Los dispositivos de la placa de distribución-/montaje en superficie (EG000062) / interruptor Principal de distribución (EC001545)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / serie Modular integrado en el dispositivo para el circuito eléctrico distribuidores / interruptor Principal de distribución (
[email protected] [AFZ813014])
La función de conmutación
Otros
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Uno
Min. tensión nominal
440 V
Nominal capacidad de conmutación
0 kA
Corto-circuito de capacidad de ruptura (Icw)
10 kA
Segregación forzosa (según DIN VDE 0113)
No
Con la lámpara de señal de
No
El zócalo de la lámpara
Otros
Max. la potencia de la lámpara
0 W
Ancho en el número de separaciones modulares
Tres
Construido en profundidad
60 mm
Grado de protección (IP)
IP20
