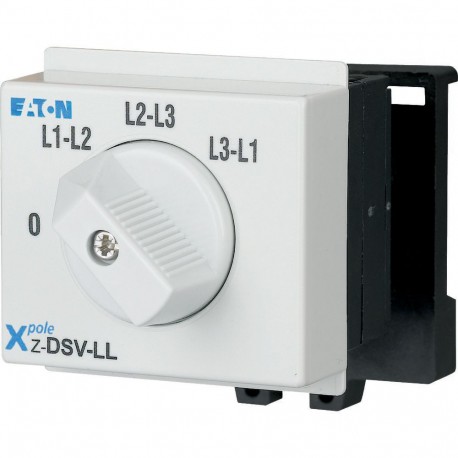

Z-DSV-LL 248879 Y7-248879 EATON ELECTRIC Commutatore rotante, voltmetro l-l, L1 L2...
Z-DSV-LL
248879
Y7-248879
EATON-MOELLER
Commutatore rotante, voltmetro l-l, L1 - L2...
Interruttore rotativo, L+L voltmeteDer., L1 - L2...
Gli interruttori rotativi della serie Z-DS sono caratterizzati da un design modulare: l'interruttore stesso è costituito dal corrispondente meccanismo di fissaggio e da un pacchetto di interruttori. Le camme (motivo per cui gli interruttori sono noti anche come interruttori zcam) sono azionate da un albero in alluminio robusto e torsionalmente rigido. Il pacchetto di commutazione è costituito da una o più celle di commutazione con uno o due contatti a doppia interruzione indipendenti l'uno dall'altro. I collegamenti tra i terminali dell'interruttore adiacenti, come quello richiesto per l'interruttore del cambio del voltmetro Z-DSV, sono incorporati nello stampaggio dell'interruttore. Ciò garantisce che non ci siano ostacoli durante il collegamento dei fili dei terminali. Applicazioni: Può essere utilizzato praticamente per qualsiasi applicazione. Ad esempio, interruttore motore: porte da garage, ventilatore, tende a rullo motorizzate, comandi di riscaldamento, apparecchi di illuminazione, interruttore degli strumenti, vari scopi di controllo, ecc. Il tipo è conforme alle norme IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV
apparecchi per montaggio su guida DIN/armadio > Interruttore principale per quadro di distribuzione
Quadri modulari - Vari e accessori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Verifiche di progetto secondo IEC/EN 61439
Dati tecnici secondo ETIM 7.0
| Caratteristica | Valore |
|---|---|
| funzione di commutazione (EF000189) | altro |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti invertitori (EF008257) | 1 |
| numero di poli (EF001391) | 1 |
| corrente nominale (EF000227) | 20 A |
| tensione nominale (EF000228) | 690 V |
| tensione nominale min. (EF005025) | 440 V |
| potere di interruzione nominale (EF002563) | 0.02 kA |
| resistenza a corto circuito (Icw) (EF002562) | 10 kA |
| tipo di tensione (EF000187) | AC |
| con lampada di segnalazione (EF000198) | No |
| colore della calotta (EF004668) | altro |
| sorgente luminosa (EF002423) | altro |
| base della lampada (EF004870) | altro |
| max. potenza della lampada (EF000260) | 0 W |
| numero di unità modulari (EF002950) | 3 |
| profondità di montaggio (EF000218) | 60 mm |
| grado di protezione (IP) (EF005474) | IP20 |
| stampa/marcatura (EF003823) | altro |
| Forced segregation according to DIN VDE 0113 (EFDE0032) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| Z-DSV-LL Y7-248879 248879 IT_248879.pdf | 143 Kbytes |
|
