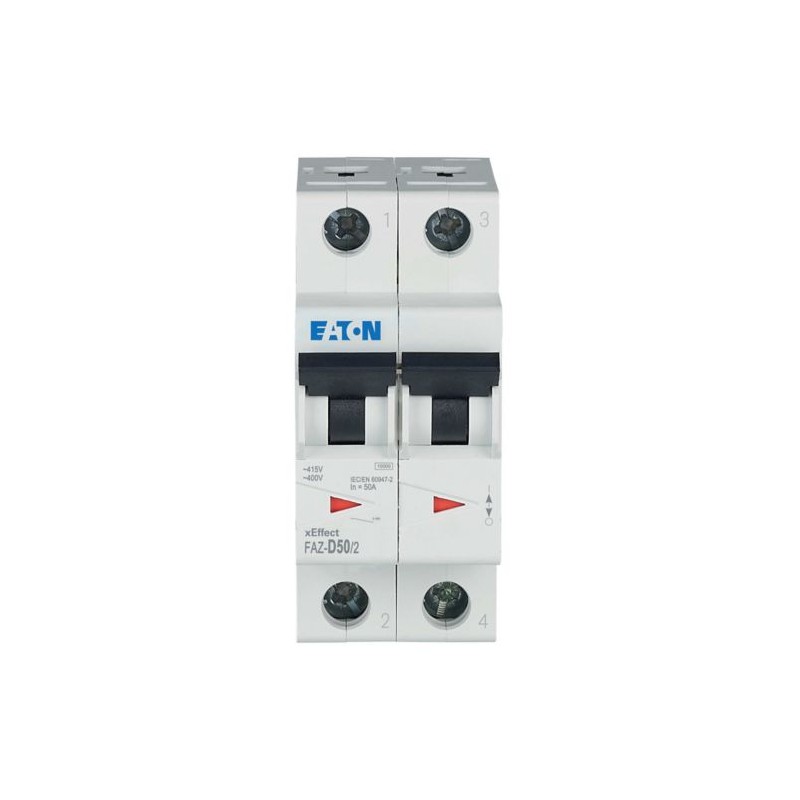

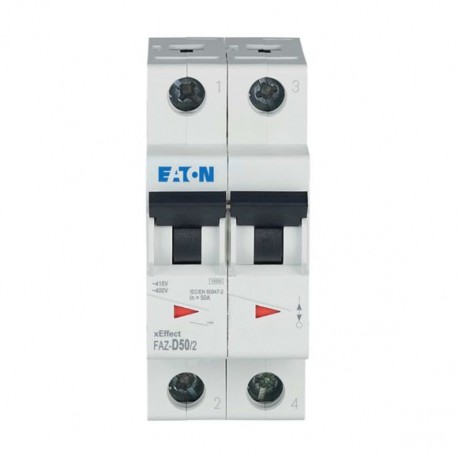

FAZ-D50/2 115372 Y7-115372 EATON ELECTRIC Int. magnetotérmico FAZ, 50A, 2P, curva D Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FAZ-D50/2 115372 Y7-115372 EATON ELECTRIC Int. magnetotérmico FAZ, 50A, 2P, curva D

FAZ-D50/2

115372

Y7-115372

EATON-MOELLER

Int. magnetotérmico FAZ, 50A, 2P, curva D

Eaton Moeller series xEffect - FAZ MCB. Miniature circuit breaker (MCB), 50 A, 2p, characteristic: D

Disyuntor en miniatura de alta calidad para aplicaciones industriales y residenciales, indicador de posición de contacto rojo - verde, guía para una conexión de terminal segura, atrapador deslizante triestable: permite la extracción del sistema de barras colectoras existente, amplia gama de accesorios adecuados para la instalación posterior, corrientes nominales de hasta 63 A, características de disparo B, C, D

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $178.08
Precio unitario: $178.08
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xEffect - FAZ MCB
Catalog Number
115372
EAN
4015081147724
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
36 mm
Product Weight
0.245 kg
Compliances
UL CSA09 (with supplementary protector only)
RoHS conform
Certifications
North America (UL recognized, CSA certified)
CSA (File No. 204453)
UL (Category Control Number QVNU2, QVNU8)
UL (File No. E177451)
IEC/EN 60898
IEC/EN 60947-2
UL 1077
CSA (Class No. 3215-30)
CE marking
CSA-C22.2 No. 235
EN45545-2
IEC 61373
Model Code
FAZ-D50/2

Programa de entrega

Application
Number of poles
Two-pole
Number of poles (total)
2
Number of poles (protected)
2
Tripping characteristic
D
Release characteristic
D
Amperage Rating
50 A
Type
  • FAZ
  • Miniature circuit breaker

Datos técnicos - eléctricos

Voltage type
AC
Voltage rating
240 V AC / 415 V AC
Voltage rating (UL CSA 13)
480 Y/277 V AC; 96 V DC
Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
10 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
10 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
10 kA
Overvoltage category
III
Pollution degree
2

Datos técnicos - mecánicos

Width in number of modular spacings
2
Built-in depth
70.5 mm
Degree of protection
IP20
UL/CSA Type: -
IP20 (IEC)
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Rated operational current for specified heat dissipation (In)
50 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
9.8 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Información adicional

Current limiting class
3
Features
Additional equipment possible
Special features
Ambient temperature hint: Starting at 70 °C a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
FAZ
Miniature circuit breaker

ETIM for 115372 Disyuntores, fusibles (EC000042)
Característica Valor
Profundidad de instalación (EF000218) 70.5 mm
Curva de disparo (EF000889) D
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 2
Corriente nominal (EF000227) 50 A
Tensión nominal (EF000228) 400 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) 10 kA
Tipo de tensión (EF000187) CA
Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) 10 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) 10 kA
Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) 10 kA
Frecuencia (EF000416) 50 Hz
Pérdida de potencia (EF005387) 9.9 W
Clase de limitación de energía (EF002568) 3
Montaje empotrado (EF007517) No
Acoplamiento de conductor neutro (EF005997) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Equipos adicionales posibles (EF008148) Sí
Ancho en número de espacios modulares (EF002950) 2
Grado de protección (IP) (EF005474) IP20
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Sección de conductor conectable (EF007343) 1 mm²
Sección de conductor conectable sólido (EF007337) 1 mm²
Protección contra explosiones (EF004663) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D50/2 Y7-115372 115372 EN_243133.pdf 551 Kbytes FAZ-D50/2 Y7-115372 115372 EN_243133.pdf
