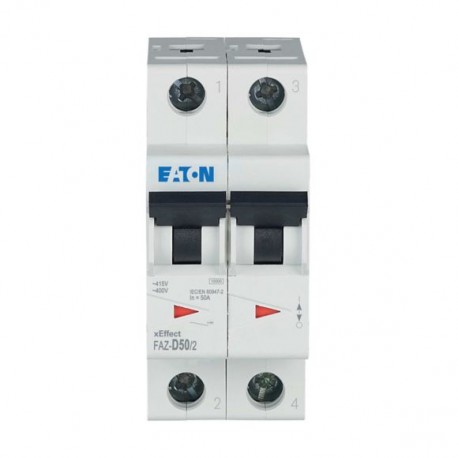

FAZ-D50/2 115372 Y7-115372 EATON ELECTRIC LS-Schalter, 50A, 2p, D-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D50/2 115372 Y7-115372 EATON ELECTRIC LS-Schalter, 50A, 2p, D-Char

FAZ-D50/2

115372

Y7-115372

EATON-MOELLER

LS-Schalter, 50A, 2p, D-Char

FAZ-D50/2

Eaton Moeller series xEffect - FAZ MCB Leitungsschutzschalter (MCB), 50 A, 2p, Charakteristik: D

Hochwertiger Leitungsschutzschalter für Industrie und Wohnbereich, Kontaktstellungsanzeige rot - grün, Führung für sicheren Klemmenanschluss, tristabile Schieberrastung - ermöglicht die Entnahme aus bestehendem Sammelschienensystem, umfangreiches Zubehör für den nachträglichen Einbau, Bemessungsströme bis 63 A, Auslösecharakteristik B, C, D

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $142.91
Stückpreis: $142.91
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
115372
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
36 mm
Produktgewicht
0.245 kg
Einhaltung(en)
UL CSA09 (with supplementary protector only)
RoHS conform
Zertifikat(e)
North America (UL recognized, CSA certified)
CSA (File No. 204453)
UL (Category Control Number QVNU2, QVNU8)
UL (File No. E177451)
IEC/EN 60898
IEC/EN 60947-2
UL 1077
CSA (Class No. 3215-30)
CE marking
CSA-C22.2 No. 235
EN45545-2
IEC 61373
EAN
4015081147724
Modellcode
FAZ-D50/2

Produktspezifikationen

Typ
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ab 70 °C führt eine Erhöhung um 1 °C zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
  • Nebenstromkreise, nicht als BCPD
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Stromstärkewert
50 A
Betriebsspannung
240 V AC / 415 V AC
Merkmale
Zusatzeinrichtungen möglich
Verschmutzungsgrad
2
Benutzt mit
FAZ
Leitungsschutzschalter
Schutzart
IP20
UL/CSA-Typ: -
IP20 (IEC)
Verlustleistung des Betriebsmittels, stromabhängig
9,8 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Auslösecharakteristik
D
Nennspannung (UL/CSA 13)
480 Y/277 V AC; 96 V DC
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Breite in Anzahl der modularen Abstände
2
Spannungsart
Wechselstrom
Überspannungskategorie
III
Anzahl der Pole
2-polig
Auslösecharakteristik
D
Polzahl (geschützt)
2
Anzahl der Pole (insgesamt)
2
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
50 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
10 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistung
9.9 W

ETIM for 115372 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 2
Bemessungsstrom (EF000227) 50 A
Bemessungsspannung (EF000228) 400 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 10 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 9.9 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 2
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D50/2 Y7-115372 115372 EN_243133.pdf 551 Kbytes FAZ-D50/2 Y7-115372 115372 EN_243133.pdf
