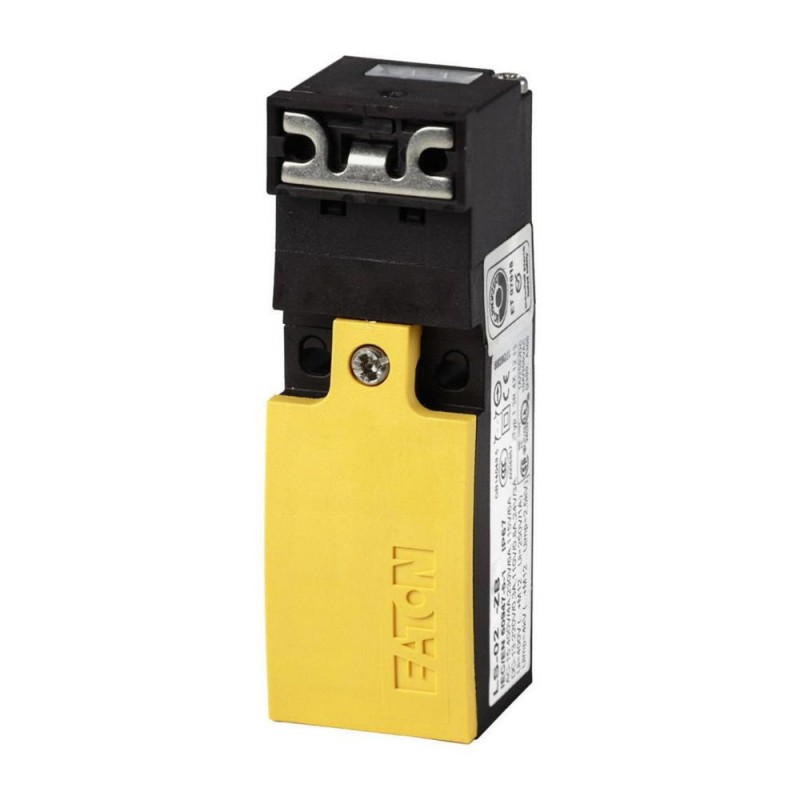

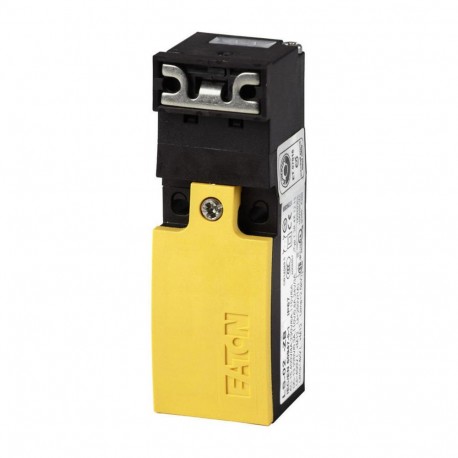

LS-S02-ZB 106874 Y7-106874 EATON ELECTRIC Interruptor de posición de seguridad Plástico 2 NC Actuador inclui.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LS-S02-ZB 106874 Y7-106874 EATON ELECTRIC Interruptor de posición de seguridad Plástico 2 NC Actuador inclui..

LS-S02-ZB

106874

Y7-106874

EATON-MOELLER

Interruptor de posición de seguridad, Plástico, 2 NC, Actuador incluido

Eaton Moeller® series LS Safety position switch, LS(4)…ZB, Safety position switches, Complete unit, 2 NC, Insulated material, Screw terminal, -25 - +70 °C

Interruptor de posición de seguridad, Función básica: Interruptores de posición, Interruptores de posición de seguridad, Referencia de grupo de piezas: LS(4)... ZB, Gama de productos: Interruptores de posición de seguridad, Grado de protección: IP66, Características: Unidad completa, Temperatura ambiente: -25 - +70 °C, Descripción: Con el actuador insertado, el contacto N/O está abierto y el contacto NC está cerrado., Contactos N/C = Normalmente cerrado: 2 NC, Notas: = función de seguridad, por apertura positiva según IEC/EN 60947-5-1, Carcasa: Material aislante, Tipo de conexión: Terminal de tornillo, Normas: IEC/EN 60947

Más detalles


Sensores > Interruptor de posición individual

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $95.60
Precio unitario: $95.60
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series LS Safety position switch
Catalog Number
106874
EAN
4015081066377
Product Length/Depth
30 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.08 kg
Compliances
CE Marked
Certifications
EN 60947-5
IEC 60947-5
UL 508
CSA Std. C22.2 No. 14
CE
CSA Class No.: 3211-03
CSA
UL File No.: E29184
UL Category Control No.: NKCR
IEC/EN 60947-5
IEC/EN 60947
CSA File No.: 012528
CSA-C22.2 No. 14
UL
Model Code
LS-S02-ZB

Product specifications

Type
Features
Forced opening
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Cable entry metrical
Enclosure material finishing
Other
Operating frequency
1800 Operations/h
Pollution degree
3
Actuator alignment
Other
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Enclosure material
Plastic
Insulated material
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current for specified heat dissipation (In)
6 A
Sensor height
96 mm
Sensor length
33.35 mm
Static heat dissipation, non-current-dependent Pvs
0 W
Width sensor
30 mm
Product category
Safety position switches
Action
2021118113756-Mechanical Limit Switches.xlsm-Data
Rated impulse withstand voltage (Uimp)
4000 V AC
Connection
Screw terminal
Contact configuration
2 NC
Actuating force at beginning/end of stroke
10 N/5 N (plug-in/pull-out)
Explosion safety category for dust
None
Explosion safety category for gas
None
Actuator type
Other
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
0
Number of safety auxiliary contacts
2
Operating temperature - max
40 °C
Operating temperature - min
-25 °C
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 125 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
10 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Mounting position
Vertical
Horizontal
As required
Rated conditional short-circuit current (Iq)
1 kA
Material
Plastic housing
Overvoltage category
III
Connection type
Screw terminal
Degree of protection
IP66
NEMA Other
Interface type
None
Switch function type
Slow-action switch
Screw size
PH1, Terminal screw
Lifespan
1,500,000 mechanical Operations
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Supply frequency
Max. 400 Hz, Contacts
Suitable for
Safety functions
Tightening torque
0.4 Nm, Screw terminals
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Terminal capacity (flexible with ferrule)
2 x (0.5 - 1.5) mm²
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
2 x (0.5 - 1.5) mm²
1 x (0.5 - 1.5) mm²

ETIM for 106874 Sensores (EC000030)
Característica Valor
Anchura del sensor (EF007094) 30 mm
Diámetro del sensor (EF007111) 0 mm
Altura del sensor (EF007283) 96 mm
Longitud del sensor (EF007334) 33.35 mm
Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) 10 A
Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 6 A
Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) 3 A
Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) 0.8 A
Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) 0.3 A
Función de conmutación (EF000189) Interruptor de acción lenta
Función de cambio de enclavamiento (EF007447) No
Salida electrónica (EF006987) No
Apertura forzada (EF006694) Sí
Número de contactos auxiliares relacionados con la seguridad (EF006940) 2
Número de contactos normalmente cerrados (EF008255) 2
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos inversores (EF008257) 0
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Material de carcasa (EF001596) Plástico
Revestimiento de la carcasa (EF001601) Otros
Ejecución del elemento accionador (EF006976) Otros
Alineación del actuador (EF008793) Otros
Ejecución de la conexión eléctrica (EF003961) Entrada de cable (métrica)
Con indicación de estado (EF001602) No
Apto para funciones de seguridad (EF001597) Sí
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Grado de protección (IP) (EF005474) IP66
Grado de protección (NEMA) (EF011959) Otros
