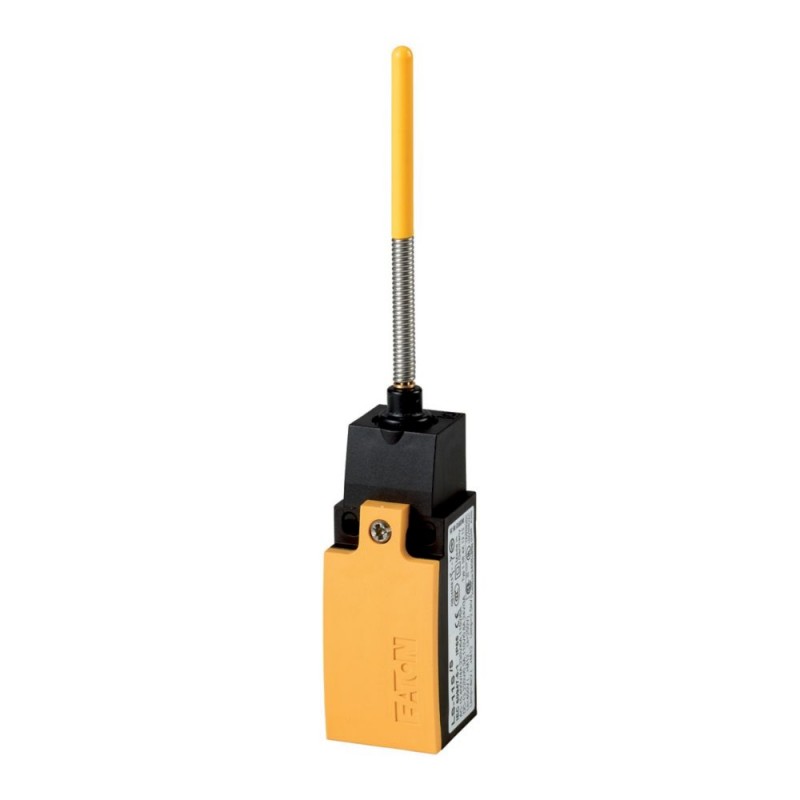

LS-S11S/S 106805 Y7-106805 EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Varilla flexible Rupt.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LS-S11S/S 106805 Y7-106805 EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Varilla flexible Rupt..

LS-S11S/S

106805

Y7-106805

EATON-MOELLER

Interruptor de posición, Plástico, 1 NO + 1 NC, Varilla flexible, Ruptura

Eaton Moeller® series LS Position switch, Spring-rod actuator, Complete unit, 1 N/O, 1 NC, Snap-action contact - Yes, Screw terminal, Yellow, Insulated material, -25 - +70 °C, Not to be used as a safety position switch

Interruptor de posición, Función básica: Interruptores de posición, Referencia del grupo de piezas: LS(M)-..., Gama de productos: Actuador de resorte, Grado de protección: IP66, IP67, Características: Unidad completa, Temperatura ambiente: -25 - +70 °C, Contacto de acción rápida: Sí, Descripción: No debe utilizarse como interruptor de posición de seguridad, Contactos N/O = Normalmente abierto: 1 N/A, Contactos N/C = Normalmente cerrado: 1 NC, Color Cubiertas de la carcasa: Amarillo, Carcasa: Material aislante, Tipo de conexión: Terminal de tornillo, Longitud de la varilla: 126 mm, Normas: IEC/EN 60947

Más detalles


Sensores > Interruptor de posición individual

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $40.74
Precio unitario: $40.74
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series LS Position switch
Catalog Number
106805
EAN
4015081065721
Product Length/Depth
33.5 mm
Product Height
180 mm
Product Width
31 mm
Product Weight
0.078 kg
Certifications
CSA File No.: 012528
CSA-C22.2 No. 14
UL File No.: E29184
IEC/EN 60947
UL
CSA Class No.: 3211-03
UL 508
UL Category Control No.: NKCR
CE
CSA
IEC/EN 60947-5
Model Code
LS-S11S/S

Product specifications

Type
Position switch
Features
Snap-action contact
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Cable entry metrical
Enclosure material finishing
Other
Operating frequency
6000 Operations/h
Pollution degree
3
Actuator alignment
Roller cam crossed
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Enclosure material
Plastic
Insulated material
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current for specified heat dissipation (In)
6 A
Sensor height
61 mm
Sensor length
33.5 mm
Static heat dissipation, non-current-dependent Pvs
0 W
Width sensor
31 mm
Product category
Spring-rod actuator
Action
2020122120328-Mechanical Limit Switches.xlsm-Data
Rated impulse withstand voltage (Uimp)
4000 V AC
Enclosure color
Yellow Cover
Actuating force at beginning/end of stroke
1.0 N/8.0 N
Explosion safety category for dust
None
Explosion safety category for gas
None
Actuator type
Spring-rod
Actuating torque of rotary drives
0.2 Nm
Actuator length
126 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of safety auxiliary contacts
1
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 125 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Connection type
Screw terminal
Degree of protection
IP66/IP67
NEMA Other
Interface type
None
Switch function type
Quick-break switch
Lifespan
8,000,000 mechanical Operations
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Supply frequency
Max. 400 Hz, Contacts
Suitable for
Safety functions
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

ETIM for 106805 Sensores (EC000030)
Característica Valor
Anchura del sensor (EF007094) 31 mm
Diámetro del sensor (EF007111) 0 mm
Altura del sensor (EF007283) 61 mm
Longitud del sensor (EF007334) 33.5 mm
Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 6 A
Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) 3 A
Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) 0.8 A
Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) 0.3 A
Función de conmutación (EF000189) Interruptor de desconexión rápida
Función de cambio de enclavamiento (EF007447) No
Salida electrónica (EF006987) No
Apertura forzada (EF006694) No
Número de contactos auxiliares relacionados con la seguridad (EF006940) 1
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos inversores (EF008257) 0
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Material de carcasa (EF001596) Plástico
Revestimiento de la carcasa (EF001601) Otros
Ejecución del elemento accionador (EF006976) Varilla con resorte
Alineación del actuador (EF008793) Rodillo de levas cruzado
Ejecución de la conexión eléctrica (EF003961) Entrada de cable (métrica)
Con indicación de estado (EF001602) No
Apto para funciones de seguridad (EF001597) Sí
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Grado de protección (IP) (EF005474) IP66/IP67
Grado de protección (NEMA) (EF011959) Otros
