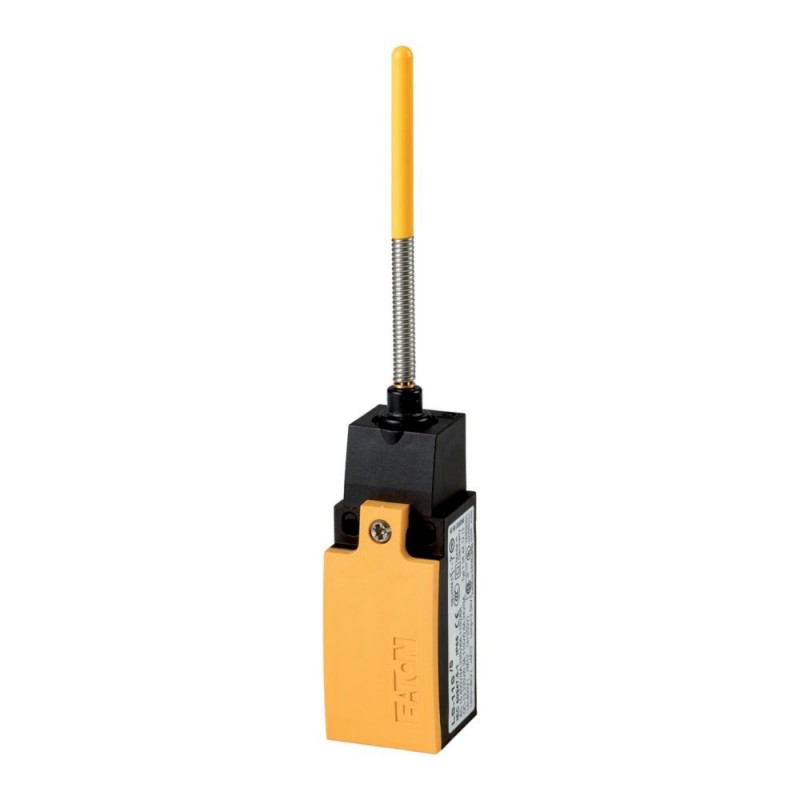

LS-S11S/S 106805 Y7-106805 EATON ELECTRIC Interrupteur de position, 1F+1O, commande par tige à ressort Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LS-S11S/S 106805 Y7-106805 EATON ELECTRIC Interrupteur de position, 1F+1O, commande par tige à ressort

LS-S11S/S

106805

Y7-106805

EATON-MOELLER

Interrupteur de position, 1F+1O, commande par tige à ressort

LS-S11S/S

Eaton Moeller® series LS Position switch, Spring-rod actuator, Complete unit, 1 N/O, 1 NC, Snap-action contact - Yes, Screw terminal, Yellow, Insulated material, -25 - +70 °C, Not to be used as a safety position switch

Interrupteur de position, Fonction de base : Interrupteurs de position, Référence du groupe de pièces : LS(M)-..., Gamme de produits : Actionneur à ressort, Degré de protection : IP66, IP67, Caractéristiques : Unité complète, Température ambiante : -25 - +70 °C, Contact instantané : Oui, Description : Ne pas utiliser comme interrupteur de position de sécurité, Contacts N/O = Normalement ouvert : 1 N/O, Contacts N/C = Normalement fermé : 1 NC, Couleur Couvercles du boîtier : Jaune, Boîtier : Matériau isolant, Type de raccordement : Cosse à vis, Longueur de la tige : 126 mm, Normes : IEC/EN 60947

Plus de détails


Détecteurs > Commutateur simple position

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $40.16
Prix unitaire: $40.16
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series LS Position switch
Catalog Number
106805
Model Code
LS-S11S/S
EAN
4015081065721
Product Length/Depth
33.5 mm
Product Height
180 mm
Product Width
31 mm
Product Weight
0.078 kg
Certifications
CSA File No.: 012528
CSA-C22.2 No. 14
UL File No.: E29184
IEC/EN 60947
UL
CSA Class No.: 3211-03
UL 508
UL Category Control No.: NKCR
CE
CSA
IEC/EN 60947-5

Features & Functions

Electric connection type
Cable entry metrical
Enclosure color
Yellow Cover
Enclosure material
Plastic
Insulated material
Features
Snap-action contact
Switch function type
Quick-break switch

General

Connection type
Screw terminal
Degree of protection
IP66/IP67
NEMA Other
Operating frequency
6000 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
Spring-rod actuator
Rated impulse withstand voltage (Uimp)
4000 V AC
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Type
Position switch

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Terminal capacities

Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

Electrical rating

Rated conditional short-circuit current (Iq)
1 kA
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Supply frequency
Max. 400 Hz, Contacts

Actuator

Actuating force at beginning/end of stroke
1.0 N/8.0 N
Actuating torque of rotary drives
0.2 Nm
Actuator length
126 mm
Actuator type
Spring-rod

Contacts

Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1

Safety

Explosion safety category for gas
None
Explosion safety category for dust
None

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 106805 Détecteurs (EC000030)
Caractéristique Valeur
Largeur du capteur (EF007094) 31 mm
Diamètre du capteur (EF007111) 0 mm
Hauteur du capteur (EF007283) 61 mm
Longueur du capteur (EF007334) 33.5 mm
Courant de fonctionnement nominal CA-15, 24 V (EF007084) 6 A
Courant de fonctionnement nominal CA-15, 125 V (EF007082) 6 A
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) 3 A
Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) 0.8 A
Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) 0.3 A
Fonction de commutation (EF000189) Interrupteur à rupture rapide
Fonction de commutation encliquetable (EF007447) Non
Sortie électronique (EF006987) Non
Manœuvre positive d'ouverture (EF006694) Non
Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 1
Nombre de contacts en tant que contacts à ouverture (EF008255) 1
Nombre de contacts en tant que contacts à fermeture (EF008256) 1
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Finition de l'interface (EF006977) Sans
Finition de l'interface pour communication orientée sur la sécurité (EF003956) Sans
Type de construction du boîtier (EF004008) Quader
Matériau du boîtier (EF001596) Plastique
Revêtement du boîtier (EF001601) Autre
Finition de l'élément d'actionnement (EF006976) Tige à ressort
Orientation de l'élément d'actionnement (EF008793) Poussoir à galet poussoir à galet
Finition du raccordement électrique (EF003961) Entrée de câble métrique
Avec affichage du statut (EF001602) Non
Adapté aux fonctions de sécurité (EF001597) Oui
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Température ambiante en fonctionnement (EF007515) -25 °C
Classe de protection (IP) (EF005474) IP66/IP67
Classe de protection (NEMA) (EF011959) Autre
