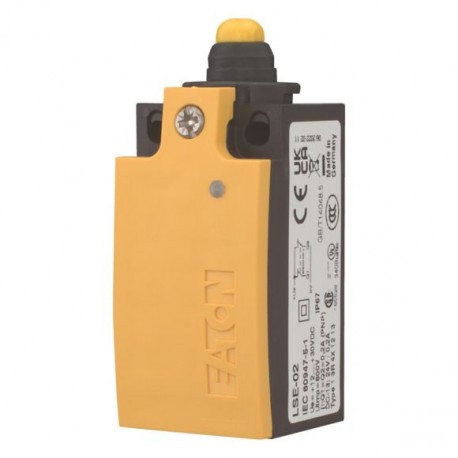

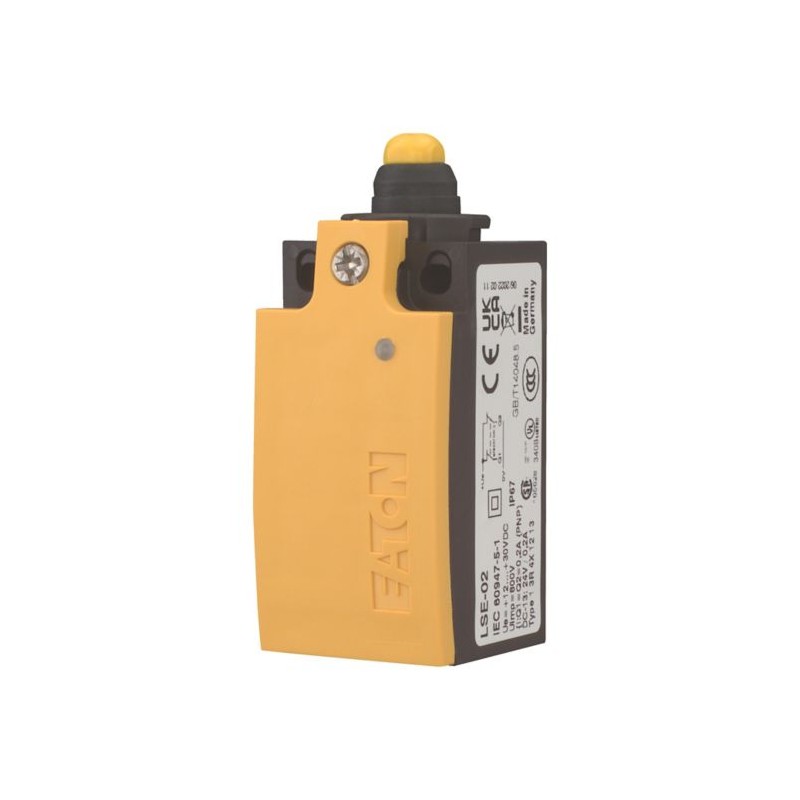

LSE-11 266121 Y7-266121 EATON ELECTRIC Interruptor de posición Electrónicamente ajustable 1 NO + 1 NC cat .3 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LSE-11 266121 Y7-266121 EATON ELECTRIC Interruptor de posición Electrónicamente ajustable 1 NO + 1 NC cat .3

LSE-11

266121

Y7-266121

EATON-MOELLER

2

Interruptor de posición, Electrónicamente ajustable, 1 NO + 1 NC , cat .3

Eaton Moeller® series LSE Safety position switch, LSE, Position switch with electronically adjustable operating point, Basic device, expandable, 1 N/O, 1 NC, Yellow, Insulated material, Cage Clamp, -25 - +70 °C

Interruptor de posición de seguridad, Función básica: Interruptores de posición, Interruptores de posición de seguridad, Referencia del grupo de piezas: LSE, Gama de productos: Interruptor de posición con punto de funcionamiento ajustable electrónicamente, Grado de protección: IP66, IP67, Características: Dispositivo básico, ampliable, Temperatura ambiente: -25 - +70 °C, Descripción: Indicación visual del estado, comparable con la función de apertura positiva, El dispositivo entra en estado seguro con alta interferencia., Se puede utilizar en circuitos de seguridad, parcialmente a prueba de cortocircuitos, Reinicio después de reinicio, Ajuste individual del punto de funcionamiento, Contactos N/O = Normalmente abiertos: 1 N/A, Contactos N/C = Normalmente cerrados: 1 NC, Ue= 12 - 30 V DC , Color Cubiertas de la carcasa: Amarillo, Carcasa: Material aislante, Tipo de conexión: Abrazadera de jaula, Jaula-abrazadera es una marca registrada de Wago Kontakttechnik, 32432 Minden, Alemania., Accesorios para los terminales de jaula-abrazadera de Wago: peine eléctrico, gris, Wago N.º de artículo 264-402, Normas: IEC/EN 60947, EN 61000-4

Más detalles


Sensores > Interruptor de posición individual

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $155.31
Precio unitario: $77.66
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series LSE Safety position switch
Catalog Number
266121
EAN
4015082661212
Product Length/Depth
33.5 mm
Product Height
76.5 mm
Product Width
31 mm
Product Weight
0.048 kg
Certifications
CE
CSA File No.: 012528
CSA-C22.2 No. 14
UL
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL 508
CSA
IEC/EN 61000-4
UL File No.: E29184
IEC/EN 60947-5
IEC/EN 60947
Model Code
LSE-11

Features & Functions

Electric connection type
Cable entry metrical
Enclosure color
Yellow Cover
Enclosure material
Plastic
Insulated material
Features
Expandable
Fitted with:
Status indication
Functions
Output electronic
Indication
Visual status indication
Switch function type
Slow-action switch

General

Connection type
Cage Clamp
Degree of protection
IP66/IP67
NEMA Other
Operating frequency
3000 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
Position switch
Rated switching distance (Sn) - min
0.5 mm
Rated switching distance (Sn) - max
5.5 mm
Repetition accuracy
0.02 mm (Contacts/switching capacity)
Suitable for
Safety functions
Switching hysteresis of Sn
0.4 %
Type
Safety position switch

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Basic unit, Mechanical, Half-Sinusoidal shock 20 ms
Temperature resistance
100 °C, Contact temperature of roller head

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electro magnetic compatibility

Air discharge
8 kV, according to IEC/EN 61000-4-2, Level 3, ESD
Burst impulse
2 kV, Supply cable, according to IEC/EN 61000-4-4, Level 3
2 kV, Signal cable, according to IEC/EN 61000-4-4, Level 3
Contact discharge
4 kV, according to IEC/EN 61000-4-2, Level 3, ESD
Electromagnetic fields
10 V/m (according to IEC EN 61000-4-3)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Surge rating
0.5 kV, Power pulses (Surge), according to IEC/EN 61000-4-5, EMC

Terminal capacities

Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

Electrical rating

Rated breaking capacity
0.019 A (30 V DC)
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
0 A
Rated operational current (Ie) at AC-15, 24 V
0 A
Rated operational current (Ie) at DC-1, 12 V
0.015 A
Rated operational current (Ie) at DC-1, 24 V
18 A
Rated operational current (Ie) at DC-13, 125 V
0 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0 A
Rated operational current (Ie) at DC-13, 24 V
0.2 A
Rated operational voltage
12 - 30 V DC

Actuator

Actuating force at beginning/end of stroke
3.5 N/8.0 N
Actuating torque of rotary drives
0.2 Nm
Actuator type
Plunger
Operating speed
For angle of actuation α = 0°/30°
Max. 1/0.5 m/s (with DIN cam, mechanical actuation)

Contacts

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1

Safety

Explosion safety category for gas
None
Explosion safety category for dust
None

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.15 W
Rated operational current for specified heat dissipation (In)
0.2 A
Static heat dissipation, non-current-dependent Pvs
0.4 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 266121 Sensores (EC000030)
Característica Valor
Anchura del sensor (EF007094) 31 mm
Diámetro del sensor (EF007111) 0 mm
Altura del sensor (EF007283) 61 mm
Longitud del sensor (EF007334) 33.5 mm
Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) 0 A
Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) 0 A
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 0 A
Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) 0.2 A
Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) 0 A
Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) 0 A
Función de conmutación (EF000189) Interruptor de acción lenta
Función de cambio de enclavamiento (EF007447) No
Salida electrónica (EF006987) Sí
Apertura forzada (EF006694) No
Número de contactos auxiliares relacionados con la seguridad (EF006940) 0
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos inversores (EF008257) 0
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Material de carcasa (EF001596) Plástico
Revestimiento de la carcasa (EF001601) Otros
Ejecución del elemento accionador (EF006976) Desatascador
Alineación del actuador (EF008793) Rodillo de levas recto
Ejecución de la conexión eléctrica (EF003961) Entrada de cable (métrica)
Con indicación de estado (EF001602) Sí
Apto para funciones de seguridad (EF001597) Sí
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Grado de protección (IP) (EF005474) IP66/IP67
Grado de protección (NEMA) (EF011959) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LSE-11 Y7-266121 266121 ES_266121.pdf 6 Mbytes LSE-11 Y7-266121 266121 ES_266121.pdf
