> EATON - MOELLER series>Interruptores de posición >LS-11S 266105 Y7-266105 ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Pistón redondo Ruptura
ANUNCIAR
Anterior producto Siguiente producto

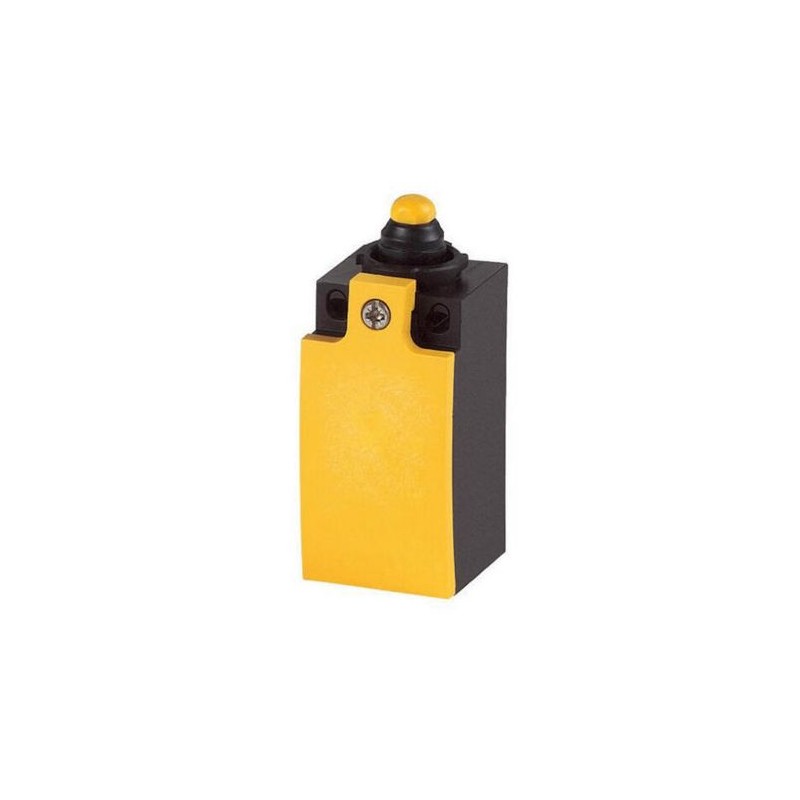

LS-11S 266105 Y7-266105 EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Pistón redondo Ruptura Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

LS-11S 266105 Y7-266105 EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Pistón redondo Ruptura

LS-11S

266105

Y7-266105

EATON-MOELLER

10

Interruptor de posición, Plástico, 1 NO + 1 NC, Pistón redondo, Ruptura

Interruptor de posición de la serie Eaton Moeller®, Émbolo redondeado, Dispositivo base, ampliable, 1 NO, 1 NC, Cage clamp, Amarillo, Material aislado, -25 - +70 °C, EN 50047 Forma B

Interruptor de posición, Función básica: Interruptores de posición, Interruptores de posición de seguridad, Referencia del grupo de piezas: LS(M)-..., Gama de productos: Émbolo redondeado, Grado de protección: IP66, IP67, Características: Dispositivo básico, ampliable, Temperatura ambiente: -25 - +70 °C, Diseño: EN 50047 Forma B, Contactos N/O = Normalmente abierto: 1 N/O, Contactos N/C = Normalmente cerrado: 1 NC, Notas: = función de seguridad, por apertura positiva según IEC/EN 60947-5-1, Apertura positiva (ZW): sí, Color Cubiertas de la carcasa: Amarillo, Carcasa: Material aislante, Tipo de conexión: Abrazadera de jaula, Abrazadera de jaula es una marca registrada de Wago Kontakttechnik, 32432 Minden, Alemania. , Accesorios para los terminales Cage-Clamp de Wago:peine eléctrico, gris, Wago Nº de artículo 264-402, Normas: IEC/EN 60947

Más detalles


Sensores > Interruptor de posición individual

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $324.79
Precio unitario: $32.48
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller® series LS Position switch
N.º de catálogo
266105
EAN
4015082661052
Longitud/profundidad de producto
33.5 mm
Altura del producto
76.5 mm
Anchura del producto
31 mm
Peso del producto
0.053 kg
Certificación(es)
CSA
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
UL
CSA Class No.: 3211-03
CE
CSA-C22.2 No. 14
IEC/EN 60947-5
IEC/EN 60947
UL 508
Código de modelo
LS-11S

Features & Functions

Diseño
EN 50047 Forma B
Tipo de conexión eléctrica
Entrada de cable (métrica)
Color de caja
Cubierta amarilla
Material de la caja
Material aislante
Plástico
Características
Ampliable
Apertura positiva
Apertura forzada
Contacto de ruptura brusca¢
Tipo de función del interruptor
Interruptor de desconexión rápida

General

Tipo de conexión
Cage Clamp
Grado de protección
IP66/IP67
NEMA otros
Frecuencia de maniobra
6000 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Pistón
Tensión asignada soportada al impulso (Uimp)
4.000 V AC
Reproducibilidad
0,15 mm (contactos/capacidad de conmutación)
Apto para
Funciones de seguridad
Tipo
Interruptor de posición de seguridad

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
25 g, Contacto normalizado, Mecánico, Choque semisinusoidal 20 ms
Resistencia de temperatura
100 °C, Temperatura de contacto en el cabezal de rodillo

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, constante, a IEC 60068-2-78

Terminal capacities

Capacidad del terminal (flexible con terminal)
1 x (0,5 - 1,5) mm²
Capacidad del terminal (rígido)
1 x (0,5 - 2,5) mm²

Electrical rating

Corriente asignada de cortocircuito condicional (lq)
1kA
Tensión asignada de aislamiento (Ui)
400 V
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
6 A
Corriente asignada de empleo (Ie) en AC-15, 24 V
6 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
4 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.6 A
Corriente asignada de empleo (Ie) en DC-13, 125 V
0.8 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.3 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
3 A
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Contactos
Frecuencia de alimentación
Máx. 400 Hz, Contactos

Actuator

Fuerza de accionamiento al principio/final del recorrido
1.0 N/8.0 N
Par de accionamiento de los accionadores rotatorios
0.2 Nm
Tipo de accionador
Desatascador
Velocidad de funcionamiento
máx. 1/0.5 m/s (con leva DIN, accionamiento mecánico)
Para ángulo de actuación α = 0°/30°

Contacts

Seguridad contra fallo de conexión
1 fallo por cada 5.000.000 de operaciones de conmutación (determinadas estadísticamente, a 5 V DC/1 mA)
1 fallo por cada 10.000.000 de operaciones de conmutación (determinadas estadísticamente, a 24 V DC/5 mA)
Número de contactos (contactos conmutados)
0
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1

Safety

Categoría de seguridad contra explosiones para gas
Ninguno
Categoría de seguridad contra explosiones para polvo
Ninguno

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.17 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
6 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 266105 Sensores (EC000030)
Característica Valor
Anchura del sensor (EF007094) 31 mm
Diámetro del sensor (EF007111) 0 mm
Altura del sensor (EF007283) 61 mm
Longitud del sensor (EF007334) 33.5 mm
Corriente de funcionamiento nominal Ie a CA-15, 24 V (EF007084) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 125 V (EF007082) 6 A
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 6 A
Corriente de funcionamiento nominal Ie a CC-13, 24 V (EF007087) 3 A
Corriente de funcionamiento nominal Ie a CC-13, 125 V (EF007085) 0.8 A
Corriente de funcionamiento nominal Ie a CC-13, 230 V (EF001386) 0.3 A
Función de conmutación (EF000189) Interruptor de desconexión rápida
Función de cambio de enclavamiento (EF007447) No
Salida electrónica (EF006987) No
Apertura forzada (EF006694) Sí
Número de contactos auxiliares relacionados con la seguridad (EF006940) 1
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos inversores (EF008257) 0
Tipo de interfaz (EF006977) Ninguno
Ejecución de interfaz para comunicación relacionada con la seguridad (EF003956) Ninguno
Forma de construcción de la carcasa (EF004008) Cuboide
Material de carcasa (EF001596) Plástico
Revestimiento de la carcasa (EF001601) Otros
Ejecución del elemento accionador (EF006976) Desatascador
Alineación del actuador (EF008793) Rodillo de levas recto
Ejecución de la conexión eléctrica (EF003961) Entrada de cable (métrica)
Con indicación de estado (EF001602) No
Apto para funciones de seguridad (EF001597) Sí
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Grado de protección (IP) (EF005474) IP66/IP67
Grado de protección (NEMA) (EF011959) Otros

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LS-11S Y7-266105 266105 ES_106790.pdf 2 Mbytes LS-11S Y7-266105 266105 ES_106790.pdf
