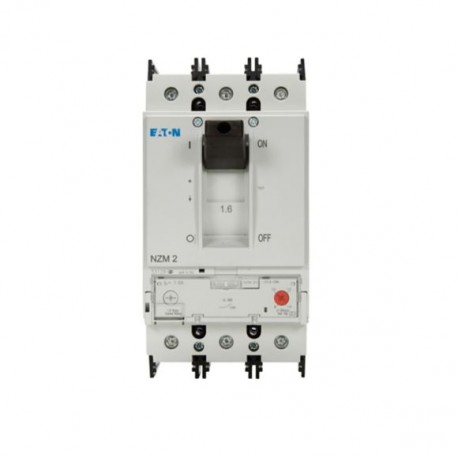

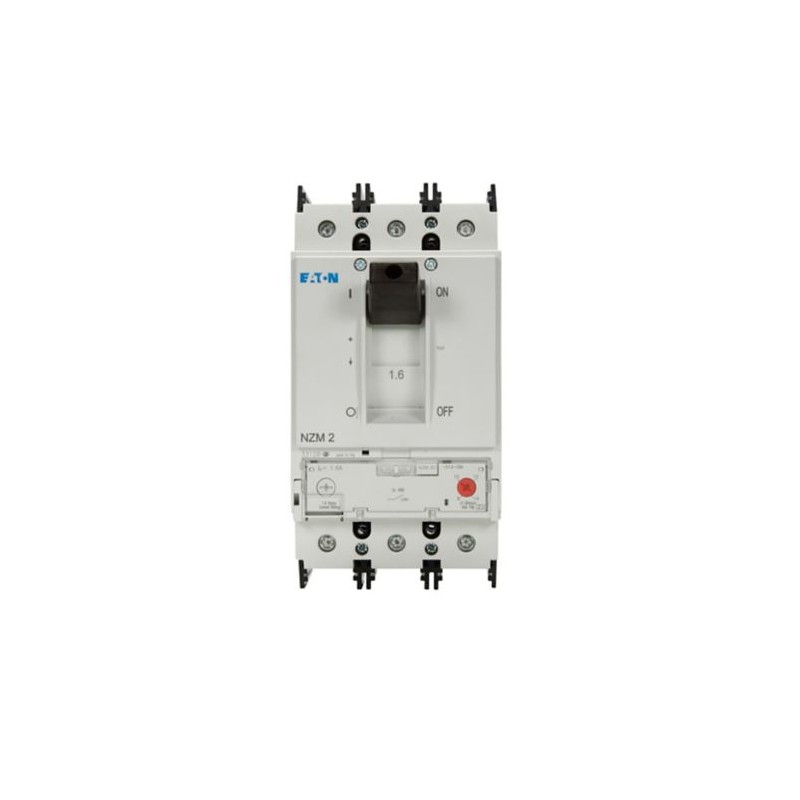

NZMB2-S2,4-BT-CNA 107652 Y7-107652 EATON ELECTRIC Interruptor automático NZM, 3P, 2,4A, terminales brida, CNA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMB2-S2,4-BT-CNA 107652 Y7-107652 EATON ELECTRIC Interruptor automático NZM, 3P, 2,4A, terminales brida, CNA

NZMB2-S2,4-BT-CNA

107652

Y7-107652

EATON-MOELLER

Int. automático NZM, 3P, 2,4A, terminales brida, CNA

Eaton Serie NZM Interruptor protector de motor, bastidor NZM2, NZMB2, tipo de disparo sólo magnético, tripolar, 2,4A, 25kAIC, protección del motor sin liberación de sobrecarga

Serie NZM.. -S.. Los interruptores automáticos CNA cubren todos los casos de aplicación con solo cuatro tamaños compactos y son adecuados para su uso en el mercado mundial. Los grupos de funciones modulares siempre hacen que el montaje sea flexible. Con desbloqueo magnético por cortocircuito en conexión con relé de sobrecarga. Con desbloqueo por cortocircuito sin disparo por sobrecarga. Notas: Los interruptores cumplen con las regulaciones UL/CSA e IEC. La placa de características contiene los valores de rendimiento de conmutación IEC.

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $729.53
Precio unitario: $729.53
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton serie Moeller NZM interruptor automático termomagnético de caja moldeada
N.º de catálogo
107652
EAN
4015081073184
Longitud/profundidad de producto
149 mm
Altura del producto
195 mm
Anchura del producto
105 mm
Peso del producto
2.345 kg
Conformidad(es)
RoHS conform
Certificación(es)
UL Listed
UL/CSA
CSA certified
CSA (Class No. 1432-01)
CSA (File No. 22086)
Specially designed for North America
UL (Category Control Number DKPU2)
UL (File No. E31593)
UL 489
CSA-C22.2 No. 5-09
Código de modelo
NZMB2-S2,4-BT-CNA

Datos técnicos - eléctricos

Tensión nominal
440 V - 440 V
Tensión asignada de empleo Ue (UL) - máx.
600Y/347V, 480V
Tensión asignada soportada al impulso (Uimp) en contactos auxiliares
6000 V
Tensión asignada soportada al impulso (Uimp) en contactos principales
8000 V
Amperaje nominal
2.4 A
Ajuste de corriente instantánea (li) - mín.
8 A
Ajustes de corriente instantánea (li) - máx.
14 A
Ajuste de corriente de sobrecarga (Ir) - mín.
0 A
Ajuste de corriente de sobrecarga (Ir) - máx.
0 A
Ajuste de corriente de retardo corto (Isd) - mín.
0 A
Ajustes de corriente de retardo breve (Isd) - máx.
0 A
Ajustes del disparador de cortocircuito instantáneo - mín.
19.2 A
Ajustes del disparador de cortocircuito instantáneo - máx.
33.6 A
Tiempo total de interrupción del cortocircuito
< 10ms
Tipo de conexión eléctrica del circuito principal
Abrazadera de bastidor
Aislamiento
500VAC entre contactos auxiliares y contactos principales
Número de maniobras por hora - máx.
120
Tipo de maneta
Palanca basculante
Categoría de sobretensión
III
Grado de contaminación
3
Vida útil, eléctrica
7.500 operaciones a 400VAC-1
6.500 operaciones a 415VAC-3
Dirección del suministro de entrada
Según se requiera

Datos técnicos - comunicación

Tensión asignada soportada al impulso (Uimp) en contactos auxiliares
6000 V
Tensión asignada soportada al impulso (Uimp) en contactos principales
8000 V
Amperaje nominal
2.4 A
Ajuste de corriente instantánea (li) - mín.
8 A
Ajustes de corriente instantánea (li) - máx.
14 A
Ajuste de corriente de sobrecarga (Ir) - mín.
0 A
Ajuste de corriente de sobrecarga (Ir) - máx.
0 A
Ajuste de corriente de retardo corto (Isd) - mín.
0 A
Ajustes de corriente de retardo breve (Isd) - máx.
0 A
Ajustes del disparador de cortocircuito instantáneo - mín.
19.2 A
Ajustes del disparador de cortocircuito instantáneo - máx.
33.6 A
Tiempo total de interrupción del cortocircuito
< 10ms
Tipo de conexión eléctrica del circuito principal
Abrazadera de bastidor
Aislamiento
500VAC entre contactos auxiliares y contactos principales
Número de maniobras por hora - máx.
120
Tipo de maneta
Palanca basculante
Categoría de sobretensión
III
Grado de contaminación
3
Vida útil, eléctrica
7.500 operaciones a 400VAC-1
6.500 operaciones a 415VAC-3
Dirección del suministro de entrada
Según se requiera

Datos técnicos - mecánicos

Método de montaje
Fijo
Técnica integrada fija para dispositivo integrado
Montaje opcional en carril DIN
Grado de protección
IP20
Grado de protección (IP), frontal
IP66 (con maneta giratoria de acoplamiento a puerta)
IP40 (con marco aislante)
Grado de protección (terminaciones)
IP10 (terminal de túnel)
IP00 (terminaciones, separador de fases y terminal de banda)
Protección contra contactos directos
A prueba de dedos y dorso de la mano según DIN EN 50274/VDE 0106 parte 110
Resistencia a impactos
20g (choque semisinusoidal 20ms)
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0
Posición de la conexión para circuito de corriente principal
Parte frontal
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78
Vida útil, mecánica
20.000 operaciones

ETIM for 107652 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 2.4 A
Tensión nominal (EF003977) 440 V
Ajuste actual de liberación de sobrecarga (EF002336) 0 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 0 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 8 A
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Abrazadera de bastidor
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) Sí
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMB2-S2,4-BT-CNA Y7-107652 107652 ES_107610.pdf 4 Mbytes NZMB2-S2,4-BT-CNA Y7-107652 107652 ES_107610.pdf
