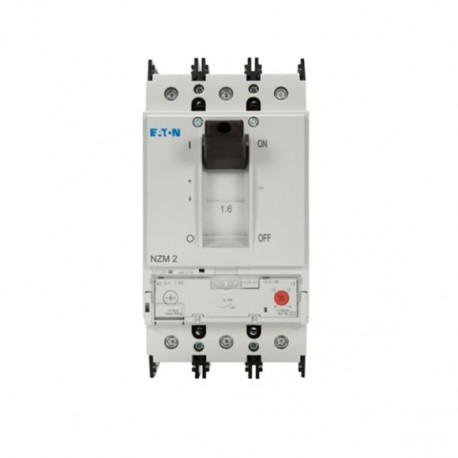

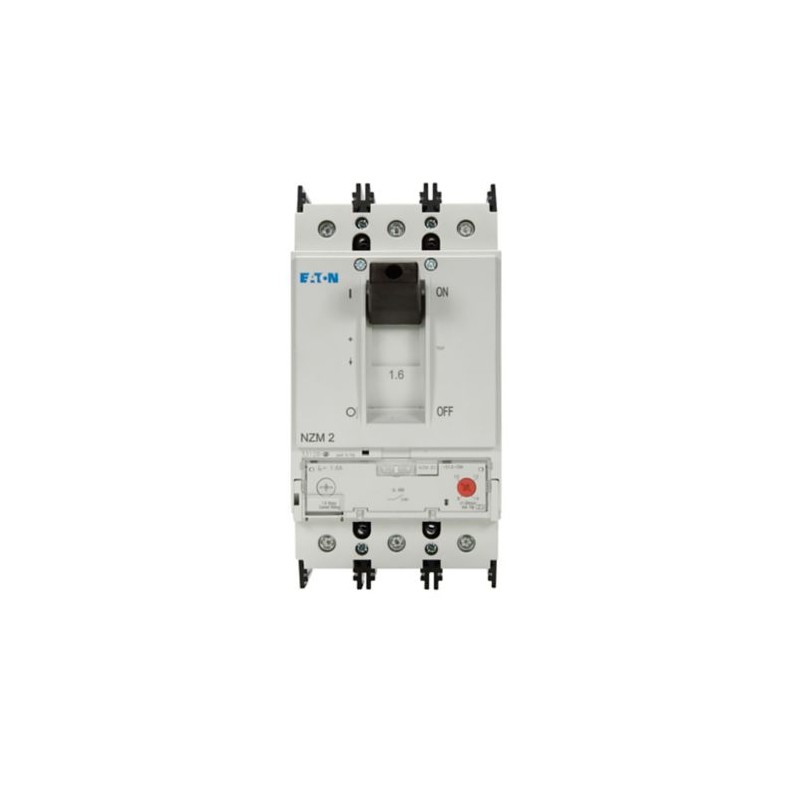

EATON - MOELLER NZMB2-S2,4-BT-CNA 107652 Y7-107652 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMB2-S2,4-BT-CNA 107652 Y7-107652 EATON ELECTRIC interruptor automático, sem relé de sobrecarga, 3P, Iu: 2...

Referência: NZMB2-S2,4-BT-CNA

Código: 107652

Número de catálogo: Y7-107652

Fabricante: EATON - MOELLER

Descrição:

interruptor automático, sem relé de sobrecarga, 3P, Iu: 2.4A
NZM automático, 3P, 2.4A, Terminais de Flange, CNA
Eaton Series NZM motor protection circuit breaker, NZM2-frame, NZMB2, Magnetic only trip type, Three-pole, 2.4A, 25 kAIC, Motor protection without overload release
Série NZM.. -S.. Os disjuntores CNA cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para uso no mercado global. Os grupos de funções modulares sempre tornam a montagem flexível. Com desbloqueio magnético por curto-circuito em conexão com relé de sobrecarga. Com desbloqueio de curto-circuito sem sobrecarga de disparo. Notas: Os interruptores estão em conformidade com os regulamentos UL/CSA e IEC. A placa de classificação contém os valores de desempenho de comutação IEC.

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • EATON - MOELLER > NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 590,03 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker magnetic
Catalog Number
107652
Product Length/Depth
149 mm
Product Height
195 mm
Product Width
105 mm
Product Weight
2.345 kg
Compliances
RoHS conform
Certifications
UL Listed
UL/CSA
CSA certified
CSA (Class No. 1432-01)
CSA (File No. 22086)
Specially designed for North America
UL (Category Control Number DKPU2)
UL (File No. E31593)
UL 489
CSA-C22.2 No. 5-09
Model Code
NZMB2-S2,4-BT-CNA

Dados técnicos - elétricos

Voltage rating
440 V - 440 V
Rated operating voltage Ue (UL) - max
600Y/347 V, 480 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Amperage Rating
2.4 A
Instantaneous current setting (Ii) - min
8 A
Instantaneous current setting (Ii) - max
14 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
19.2 A
Short-circuit release non-delayed setting - max
33.6 A
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Frame clamp
Isolation
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 400 V AC-1
6500 operations at 415 V AC-3
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Amperage Rating
2.4 A
Instantaneous current setting (Ii) - min
8 A
Instantaneous current setting (Ii) - max
14 A
Overload current setting (Ir) - min
0 A
Overload current setting (Ir) - max
0 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
19.2 A
Short-circuit release non-delayed setting - max
33.6 A
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Frame clamp
Isolation
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 400 V AC-1
6500 operations at 415 V AC-3
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Fixed
Built-in device fixed built-in technique
DIN rail (top hat rail) mounting optional
Degree of protection
IP20
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP10 (tunnel terminal)
IP00 (terminations, phase isolator and strip terminal)
Protection against direct contact
Finger and back-of-hand proof to DIN EN 50274/VDE 0106 part 110
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
20000 operations

ETIM for 107652 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica2.4 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica440 V
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica0 A
Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)
Valor da característica0 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica8 A
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaGrampo de quadro
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaSim
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca basculante
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim

DATASHEET - PDF
