NZMH2-VE250-S1 100779 Y7-100779 EATON ELECTRIC Interruptor automático NZM, 3P, 250A 1000V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

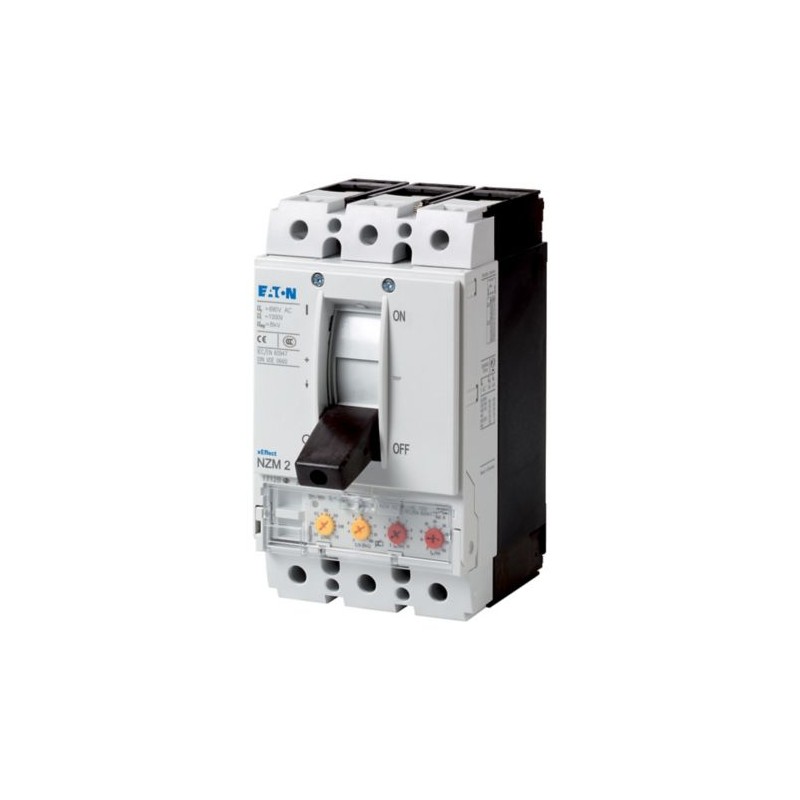

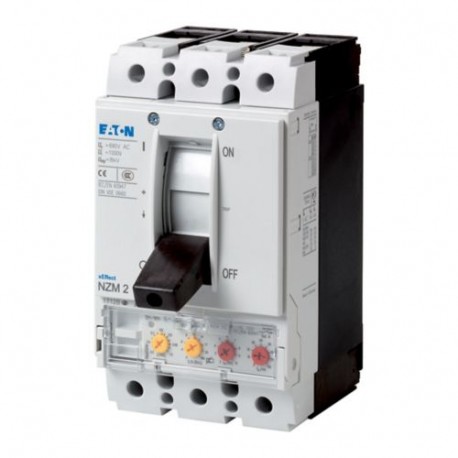

NZMH2-VE250-S1 100779 Y7-100779 EATON ELECTRIC Interruptor automático NZM, 3P, 250A 1000V

NZMH2-VE250-S1

100779

Y7-100779

EATON-MOELLER

Int. automático NZM, 3P, 250A 1000V

Disyuntor, 3p, 250A 1000V

Disyuntor NZM2, 3 polos, Potencia de conmutación 1000 V 50/60 Hz( Ics): 10 kA, Corriente nominal = corriente nominal ininterrumpida ( In = Iu): 250 A, Tipo de instalación: Fijo, Conexión por tornillo, Norma/Aprobación: IEC, Función de protección: Sistemas, cable, selectividad y protección del generador

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,136.22
Precio unitario: $2,136.22
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Disyuntor, 3p, 250A 1000V
Disyuntor NZM2, de 3 polos, capacidad de Conmutación de 1000 V, 50/60 Hz( Ics): 10 kA corriente Nominal = corriente ininterrumpida nominal( In = Iu): 250 A, tipo de Instalación: Fijo, conexión de Tornillo, Norma/autorización: IEC, función de Protección: Sistemas de cable, la selectividad y la protección del generador

Programa de entrega

Gama de productos
Disyuntor
Función de protección
Sistemas de cable, la selectividad y la protección del generador
Norma/Autorización
IEC
Tipo de instalación
Fijo
Sistema de liberación
Electrónica de liberación
Tamaño de construcción
NZM2
Descripción
R. m.s. la medición del valor y de la "memoria térmica"
ajustable ajuste de retardo de tiempo para superar los picos de corriente tr: 2 – 20 s 6 x Ir también infinito (sin sobrecarga versiones)
Tiempo de retardo ajustable tsd: Pasos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
yoDost función constante: corregido
NZM...S1 tipo de terminal: NZM...XKSA cobertura requerida
Número de polos
De 3 polos
Equipo estándar
Tornillo de conexión
Corriente nominal = corriente ininterrumpida nominal [In= You]
250 Un
Capacidad de conmutación
1000 V, 50/60 Hz [Icu]
10 kA
Rango de ajuste
Disparo de sobrecarga[Ir]
125 - 250 a
Corto-circuito versiones[Irm]No demorados[Iyo= Yonx ...]
3000 fijo
Corto-circuito versiones[Irm]Retraso[Isd= Yorx ...]
2 - 10

Datos técnicos

Interruptores de circuito
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
1000 V AC
Corriente nominal = corriente ininterrumpida nominal [In= You]
250 Un
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Categoría de utilización
Un
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Nominal de corto circuito de la capacidad de fabricación [Icm]
240 V, 50/60 Hz [Icm]
330 kA
400/415 V 50/60 Hz [Icm]
330 kA
440 V 50/60 Hz [Icm]
286 kA
525 V, 50/60 Hz [Icm]
105 kA
690 V 50/60 H [Ic]
40 kA
1000 V, 50/60 Hz [Icm]
17 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]240 V, 50/60 Hz [Icu]
150 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50 Hz [Icu]
150 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]440 V 50/60 Hz [Icu]
130 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]525 V, 50/60 Hz [Icu]
50 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]690 V 50/60 Hz [Icu]
20 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]1000 V, 50/60 Hz [Icu]
10 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]230 V, 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
130 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
37.5 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]1000 V AC [Ics]
3 kA
Nominal de corta duración corriente asignada
t = 0,3 s [Icw]
1.9 kA
t = 1 s [Icw]
1.9 kA
La esperanza de vida, mecánica [Operaciones]
Veinte mil
Max. frecuencia de operación
120 operaciones/h
Vida útil mecánica: de que max. 50 % viaje por derivación/disparador de mínima tensión
La esperanza de vida, eléctricos
1000 V, 50/60 Hz [Operaciones]
Tres mil
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreCaja terminalSólido
1 x (10 - 16)
2 x (6-16) mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (25 - 185)
2 x (25-70) mmDos
Ronda de conductor de cobreTúnel terminalSólido
1 x 16 mmDos
Ronda de conductor de cobreTúnel terminalCadenaCadena
1 x (25 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (10 - 16)
2 x (10 - 16) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 50)
2 x (25 - 50) mmDos
Al de los conductores, cable de CuTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, cable de CuTúnel terminalCadenaCadena
1 x (25 - 185)2)mmDos
Al de los conductores, cable de CuTúnel terminalCadena
2)Hasta 240 mm2 puede ser conectado dependiendo del fabricante del cable.
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
2 x 9 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 16 x 0.8
(2x) 8 x 15,5 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
2 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 24 x 0.8 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M8
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
16 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
24 x 8 mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
250 Un
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
51.56 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo//generador de protección de la instalación (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716013])
Calificación permanente de la actual Iu
250 Un
Tensión nominal
1000 - 1000 V
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
150 kA
La sobrecarga de liberación de la configuración actual
125 - 250 a
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
250 - 2500
Rango de ajuste de undelayed corto-circuito de la liberación
3000 - 3000
Integrado de protección contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
Con la desactivación del indicador de
No
Con bajo voltaje de liberación
No
Número de polos
Tres
La posición de conexión para circuito de corriente principal
Lado frontal
Tipo de elemento de control
Eje de balancín de la palanca de
Dispositivo completo con unidad de protección
La unidad de Motor integrado
No
La unidad de Motor opcional
Grado de protección (IP)
IP20

Características

Curva característica

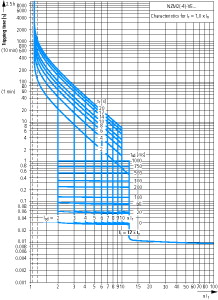

123U180
Curva característica

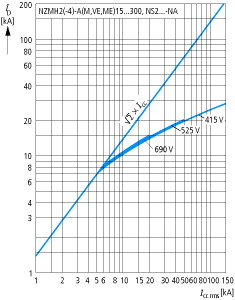

1230DIA-8
Corriente de
Curva característica

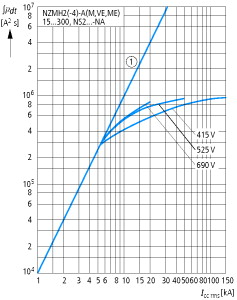

1230DIA-57
Vamos-a través de la energía

Dimensiones

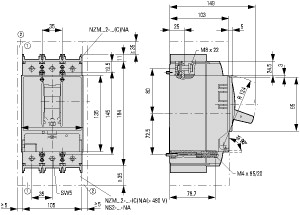

123X312
① Golpe de la zona, la separación mínima a las partes adyacentes
② La separación Mínima a las partes adyacentes

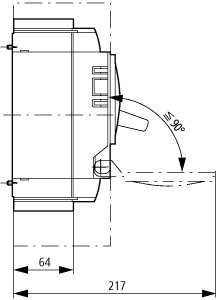

123X341

ETIM for 100779 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 250 A
Tensión nominal (EF003977) 1000 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 150 kA
Ajuste actual de liberación de sobrecarga (EF002336) 125 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 250 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 3000 A
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904)
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906)
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386)
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
