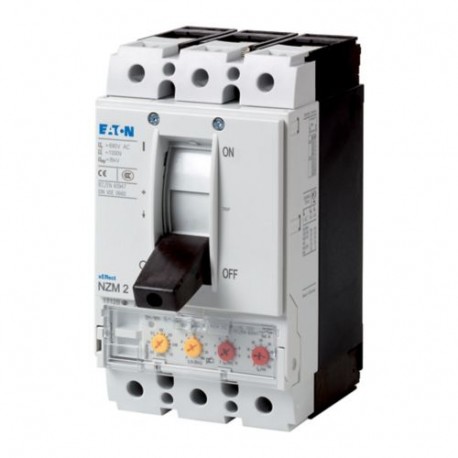

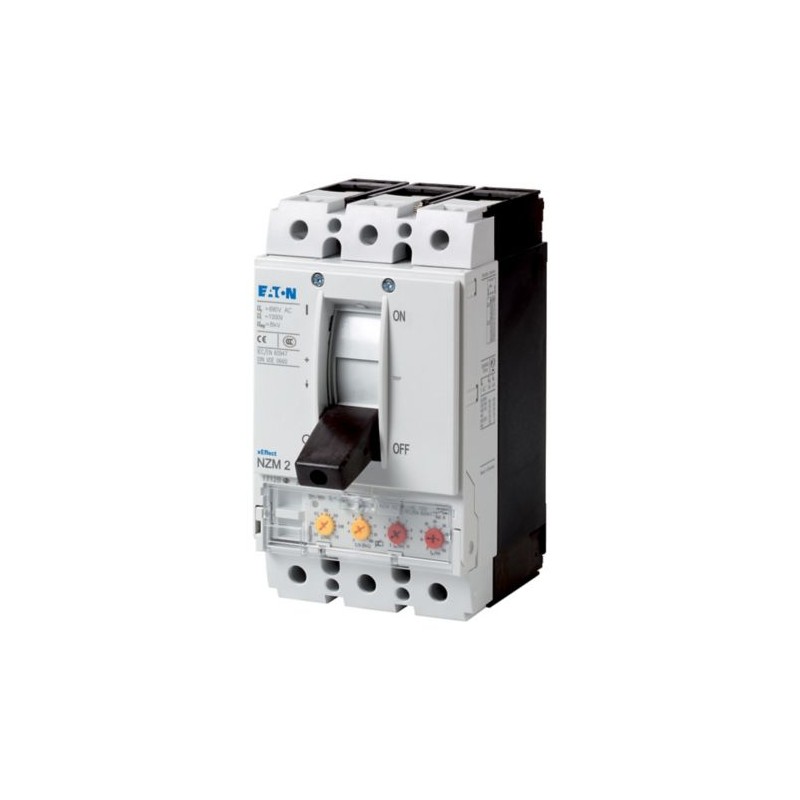

NZMH2-VE250-S1 100779 EATON MOELLER disjuntor seletiva, 3P, Iu: 250A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH2-VE250-S1 100779 EATON MOELLER disjuntor seletiva, 3P, Iu: 250A

NZMH2-VE250-S1

100779

EATON - MOELLER

Disponível Envio hoje

disjuntor seletiva, 3P, Iu: 250A

Mais detalhes


Disjuntores

Selectivity circuit-breakers for 1000 V AC 50/60Hz - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Disjuntor
Função de proteção
  Sistemas de cabo, seletividade e proteção do gerador
Padrão/Aprovação
  IEC
Tipo de instalação
  Fixo
O sistema de liberação
  Versão eletrônica
Construção de tamanho
  NZM2
Descrição
  na de na
na de na
Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
eu2t constante função: fixo OFF
NZM...S1 tipo de terminal: NZM...XKSA cobertura necessária
Número de pólos
  3 pólo
Equipamento padrão
  Conexão a parafuso
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm250
Capacidade de comutação de

1000 V, 50/60 Hz
IcskA10
A faixa de ajuste de

Desarme de sobrecarga

Interruptores-seccionadores
Nominal a tensão de pico invariability
Uimp
Contatos principais
 V8000
Contatos auxiliares
 V6000
Tensão nominal de operação
UeV AC1000
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm250
Nominal ininterrupta de corrente
EuuUm
IEC/EN 61131-3
EuuUm250

  A corrente contínua nominal indicada é válida a 50° C.
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1000
Categoria de utilização
  Um
Nominal de curto-circuito capacidade de tomada de
1000 V, 50/60 Hz
IcmkA17
Nominal de interrupção de curto-circuito capacidade que eucn
Uti IEC/EN 60947 ciclo de teste, O-t-CO
UtikA
1000 V, 50/60 Hz
IcskA10
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO
IcskA
1000 V AC
IcskA3
Nominal de curta duração admissível corrente
t = 0.3 s
EucwkA1.9
t = 1 s
EucwkA1.9
Vida útil mecânica
Operações 20000
Max. frequência de operação
 Ops/h120

  Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Vida útil elétrica
1000 V, 50/60 Hz
Operações 3000
A capacidade do Terminal
Equipamento padrão
  Conexão a parafuso
Visão geral
  na de na
Equipamento básico
 Caixa de terminais na de na - - -
 Conexão a parafuso - na de na na de na na de na
Acessórios
 Caixa de terminais - na de na na de na -
 Conexão a parafuso na de na - - na de na
 Túnel de terminal na de na na de na  na de na
 Ligação traseira na de na na de na na de na na de na
 Televisão terminal do condutor de - - - na de na
Rodada condutor de cobre

Caixa de terminais

Sólidos
 mm21 x (10 - 16)
2 x (6-16)
Encalhado
 mm21 x (25 - 185)
2 x (25-70)
Túnel de terminal

Sólidos
 mm21 x 16
Encalhado
 mm2
Encalhado
 mm21 x (25 - 185)
Parafuso do terminal e traseira-conexão do lado

Direto no switch

Sólidos
 mm21 x (10 - 16)
2 x (10 - 16)
Encalhado
 mm21 x (25 - 50)
2 x (25 - 50)
Al condutores, Cu cabo



Sólidos
 mm21 x 16
Encalhado
 mm2
Encalhado
 mm21 x (25 - 185)
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm2 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 24 x 0,8
Cu de faixa (número de segmentos x largura x segmento de espessura)

Caixa de terminais


min.mm2 x 9 x 0,8

max.mm10 x 16 x 0,8
(2x) 8 x 15,5 x 0,8
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm2 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 24 x 0,8
Barramento de cobre (largura x espessura)
mm
Parafuso do terminal e traseira-conexão do lado

Conexão a parafuso
  M10
Direto no switch


min.mm16 x 5

max.mm24 x 8
Cabos de controle


 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm250
Equipamento de dissipação de calor, dependente da corrente
PvidW51.56
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um250
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA150
Sobrecarga de lançamento configuração atual
 Um125 - 250
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um250 - 2500
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 UmMais de 3000 3000
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Sim
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
Desligado indicador disponível
  Nenhum
Com menos de liberação de tensão
  Nenhum
Número de pólos
  3
A posição de conexão para o principal circuito de corrente
  Lado frontal
Tipo de elemento de controle
  Rocker alavanca
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20
Características
IL01206006Z (AWA1230-1916) Disjuntor, unidade básica

>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Circuit-breaker, 3p, 250A 1000V - EATON - NZMH2-VE250-S1 - 100779 English 530 Kbytes pdf- Circuit-breaker, 3p, 250A 1000V - EATON - NZMH2-VE250-S1 - 100779
