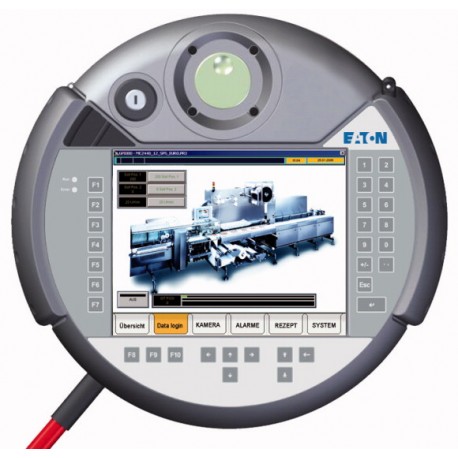

XVM-410-65TVB-1-11 139997 EATON ELECTRIC Terminal Tactil Movil 6.5" Resistiva TFT Color Ethernet RS232 Llave.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XVM-410-65TVB-1-11 139997 EATON ELECTRIC Terminal Tactil Movil 6.5" Resistiva TFT Color Ethernet RS232 Llave..

XVM-410-65TVB-1-11

139997

EATON-MOELLER

Terminal Tactil Movil; 6.5"; Resistiva; TFT Color; Ethernet; RS232; Llave; Volante manual

Más detalles


Terminales Táctiles HMI

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


El Mobile panel, 24 V DC, 6.5 z, TFTcolor, ethernet, RS232, llave, volante
El XVM400 serie incluye operativo portátil y dispositivos de visualización, llamado mobile panel. Los dispositivos están equipados con un táctil resistiva. Una diversidad de protocolos para la mayoría de los controladores están disponibles a través de la Ethernet y la interfaz RS232.
[

Programa de entrega

Gama de productos
XVM400 6.5"
Gama de productos
XVM400
La función
HMI
Pantalla - Tipo De
Pantalla a Color TFT
Touch-tecnología
Teclado de membrana
Número de colores
64 k Colores
Resolución
640 x 480 Píxeles
Formato vertical
no
Diagonal de la pantalla
6.5 Pulgadas
Modelo
Aislante de gabinete y la placa frontal
Sistema operativo
Windows CE 5.0 (licencia incl.)
PLC-licencia
sin la función del PLC posible
Certificados de licencia para interfaces de a bordo
Puede ser ampliada, ver Accesorios -> Licencia de productos certificados
construido-en las interfaces
1 x Ethernet 100base-TX/10base-T
1 x USB host
1 x RS232
El tipo de delantero
Estándar en la parte delantera, 31 teclas de membrana con retroalimentación táctil, 4 LEDs de estado
La utilización de
Móvil
Tarjeta de memoria de automatización
se requiere, ver Accesorios -> tarjetas de Memoria
Conectable tarjetas de comunicación (opcional)
no
Elementos de mando
2 reconocimiento de las teclas (3-etapa 2‑circuito) cableado externo
Interruptor de llave (3 posiciones) internamente por cable
Electrónica de la mano de la rueda, internamente por cable
La disipación de calor
9.6 W
,

Datos técnicos

Pantalla
Pantalla - Tipo De
Pantalla a Color TFT
Diagonal de la pantalla
6.5 Pulgadas
Resolución
640 x 480 Píxeles
Área Visible de la pantalla
132 x 99 mm
Número de colores
64 k Colores
Iluminación
2 x LED
Tubos de cátodo frío
La vida de servicio de iluminación
Normalmente 50000 h
Táctil resistiva pantalla protectora
Sensor de contacto (de vidrio con papel de aluminio)
La operación
La tecnología
Resistente Al Toque
Elementos de mando
2 reconocimiento de las teclas (3-etapa 2‑circuito) cableado externo
Interruptor de llave (3 posiciones) internamente por cable
Electrónica de la mano de la rueda, internamente por cable
Sistema de
Procesador
RISC CPU de 32 Bits, 400 MHz
La memoria interna
DRAM (sistema operativo, Programa y memoria de datos): min. 64 MByte
Flash: min. 64 MByte
Respaldo del reloj en tiempo realDe la batería (ciclo de vida)
no reemplazable CR2032 soldado en
Respaldo del reloj en tiempo realCopia de seguridad (tiempo cero de tensión)
Normalmente 10 años
Sistema operativo
Windows CE 5.0 (licencia incl.)
Ingeniería
El software de visualización
GALILEO
Interfaces de comunicación
construido-en las interfaces
1 x Ethernet 100base-TX/10base-T
1 x USB host
1 x RS232
PLC-licencia
sin la función del PLC posible
USB Host
USB 1.1 (12Mbit/s)
RS-232
RS232-C
Ethernet
100Base-TX/10Base-T
Fuente de alimentación
Voltaje Nominal
24 V DC
de voltaje permitido
Vigencia: 19.2-30.0 V DC
De huecos de tensión
≤ 10 ms
El consumo de energía [Pmax.]
9.6 W
La disipación de calor
9.6 W
Nota sobre la disipación de calor
La disipación de calor con el consumo de energía de 24 V, todos los puertos e interfaces conectados
General
Material de la carcasa
Material aislante negra
El tipo de delantero
Estándar en la parte delantera, 31 teclas de membrana con retroalimentación táctil, 4 LEDs de estado
Peso
1.3 kg
Grado de protección (IEC/EN 60529, EN50178, VBG 4)
IP65 (en el frente), IP65 (en la parte trasera)
AprobacionesAprobaciones
cUL (UL508)
Aplica las normas y directivasNormas de producto
EN 50178
EN 61131-2
Mecánica de resistencia a los golpes
de acuerdo con IEC 60068-2-27
Veinticinco
Duración de la descarga, 11 ms g
La vibración
10-57 Hz +- 0,15 mm
9-150 Hz ± 2 g
Las condiciones ambientales
La temperaturaOperación [ϑ]
0 - +50 °C
La temperaturaAlmacenamiento / Transporte [ϑ]
-20 - +70 °C
La temperaturaTemperatura ambiente de operación min.
0 °C
La temperaturaAmbiente de funcionamiento temperatura máx.
+50 °C
Humedad relativaHumedad relativa
5-95%, sin condensación
,

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
9.6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
,

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Mobile panel (EC001427)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Pantalla y el componente de control / Panel (HMI) / Mobile Panel (HMI) ([email protected] [AFX017003])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
0 - 0 V
Voltaje tipo de tensión de alimentación
DC
Voltaje tipo de tensión de alimentación
DC
Número de HW-interfaces Ethernet industrial
Uno
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Uno
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Uno
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Cero
Apoyo a protocolo TCP/IP
Sí
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
Sí
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Tipo de pantalla
TFT
Con pantalla a color
Sí
Número de colores de la pantalla
Sesenta y cinco mil quinientos treinta y seis
Número de gris-escalas/azul-escalas de visualización
Cero
Diagonal de la pantalla
6.5 pulgadas
Número de píxeles horizontales
Seiscientos cuarenta
Número de píxeles verticales
Cuatrocientos ochenta
Útil del proyecto de memoria/memoria de usuario
64000 kByte
Con alfa numérico del teclado
No
Número de teclas de función, programables
Treinta y uno
Número de botones con LED
Cuatro
Número de botones del sistema
Treinta y uno
Con la activación de botón de parada de emergencia interruptor de
Sí
Con pantalla táctil
Sí
Con mensaje de indicación
Sí
Con el sistema de mensajes (incl. búfer y confirmación)
Sí
Proceso de representación de valor (de salida) posible
Sí
Proceso valor predeterminado (de entrada) posible
Sí
Con recetas
Sí
Número de niveles de contraseña
Doscientos
Con la salida de la impresora
Sí
Número de idiomas online
Cien
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Temperatura de la operación
0 - 50 °C
Adecuado para parada de emergencia
No
Conexión enchufable
Sí
Max. la altura de caída (de acuerdo con IEC 60068-2-32)
1 m
Adecuado para las funciones de seguridad
No
Ancho
252 mm
Altura
240 mm
Profundidad
92 mm
Peso
1.3 kg
,

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 142; IEC/EN 6113-2; marcado CE
UL File No.
E176666
UL Categoría de Control No.
NRAQ, NRAQ7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
2252-81, 2252-01
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP65, UL/CSA Tipo: -
,

Dimensiones

]

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 18 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
