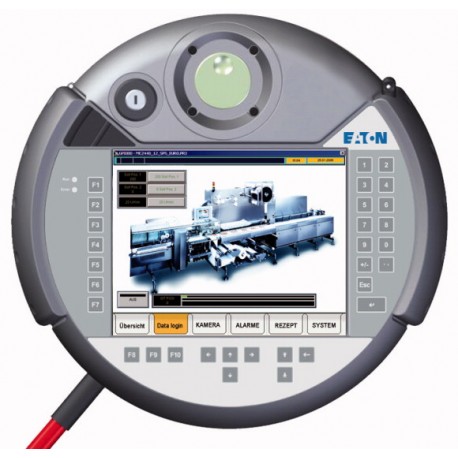

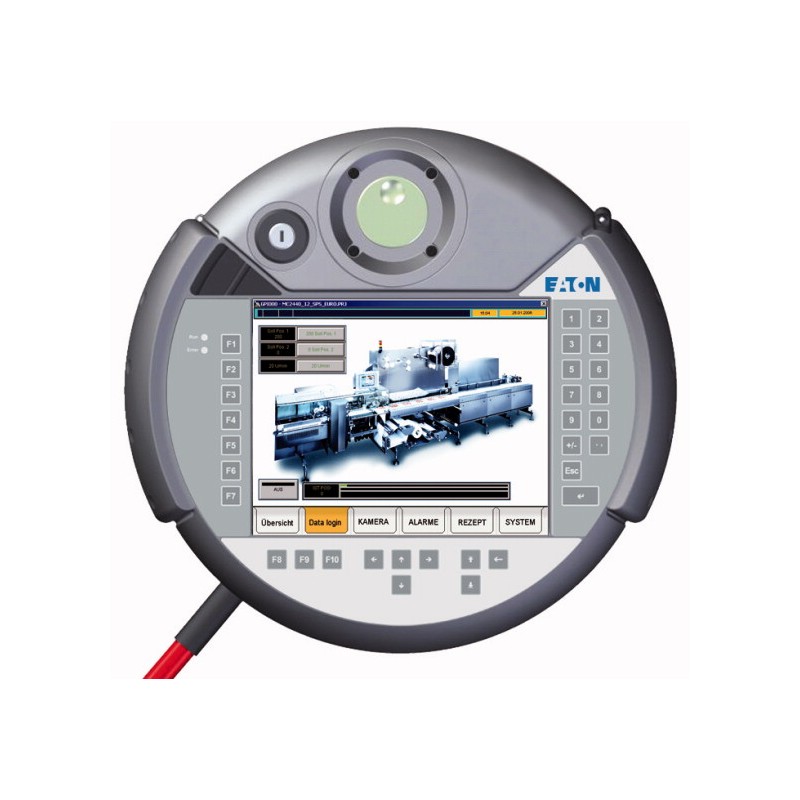

XVM-410-65TVB-1-11 139997 EATON ELECTRIC Terminal opérateur portable, 24V DC, 6,5z, TFT couleur, ethernet, R..
XVM-410-65TVB-1-11
139997
EATON-MOELLER
Terminal opérateur portable, 24V DC, 6,5z, TFT couleur, ethernet, RS232, clé, molette
Terminal tactile mobile ; 6.5"; Résistif; TFT couleur ; Ethernet; RS232 ; Clé; Volant manuel
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Terminal opérateur portable, 24V DC, 6,5z, TFT couleur, ethernet, RS232, clé, molette
La gamme XVM400 comporte des terminaux opérateur et des afficheurs portables désignés sous le nom de terminal opérateur portable. Les appareils sont dotés de la technologie tactile résistive. Grâce aux interfaces Ethernet et RS232, un grand nombre de protocoles sont disponibles pour les automates les plus courants.
Gamme de livraison
Gamme
XVM400 6,5"
Gamme
XVM400
Fonction
Terminaux opérateur
Afficheur - type
Ecran couleur, TFT
Technologie tactile
Clavier tactile
Nombre de couleurs
64 k Couleurs
Résolution
640 x 480 pixels
Configuration verticale
non
Diagonale d'image
6,5 pouces
Version
Coffret et plastron en matière plastique
Système d'exploitation
Windows CE 5.0 (licence incluse)
Licence automate WL
Fonction automate impossible
Coupons de licence pour interfaces embarquées
extension possible en option, voir Equipements complémentaires -> Coupons de licence
Interfaces intégrées
1 x Ethernet 100Base-TX/10Base-T
1 x USB maître
1 x RS232
1 x USB maître
1 x RS232
Version face avant
Face avant standard, 31 touches à membrane avec retour tactile, 4 LED d'état
Utilisation
Mobile
Carte mémoire automation
requise, voir Equipements complémentaires -> Cartes mémoire
Modules de communication débrochables (en option)
non
Organes de commande
2 boutons d'activation (3 positions, 2 circuits), câblage externe
Commutateur à clé (3 positions), câblage intégré
Molette électronique, câblage intégré
Commutateur à clé (3 positions), câblage intégré
Molette électronique, câblage intégré
Puissance dissipée
9,6 W
Caractéristiques techniques
Affichage
Afficheur - type
Ecran couleur, TFT
Diagonale d'image
6,5 pouces
Résolution
640 x 480 pixels
Surface d'affichage
132 x 99 mm
Nombre de couleurs
64 k Couleurs
Rétroéclairage
2 x CCFL
Tubes cathodiques froids
Tubes cathodiques froids
Durée de vie du rétroéclairage
en moyenne 50000 h
Plaque d'appui tactile résistive
capteur tactile (verre de sécurité feuilleté)
Utilisation
Technologie
Technologie tactile résistive
Organes de commande
2 boutons d'activation (3 positions, 2 circuits), câblage externe
Commutateur à clé (3 positions), câblage intégré
Molette électronique, câblage intégré
Commutateur à clé (3 positions), câblage intégré
Molette électronique, câblage intégré
Système
Processeur
RISC CPU, 32 Bit, 400 MHz
Mémoire interne
DRAM (mémoire pour système d'exploitation, programmes et données) : 64 Mo min.
Flash : 64 Mo min.
Flash : 64 Mo min.
Durée de sauvegarde par piles de l'horloge temps réelPile (durée de vie)
non remplaçable, CR2032 soudée
Durée de sauvegarde par piles de l'horloge temps réelDurée de sauvegarde (hors tension)
10 ans en moyenne
Système d'exploitation
Windows CE 5.0 (licence incluse)
Etude
Logiciel de visualisation
GALILEO
Interfaces, communication
Interfaces intégrées
1 x Ethernet 100Base-TX/10Base-T
1 x USB maître
1 x RS232
1 x USB maître
1 x RS232
Licence automate WL
Fonction automate impossible
USB maître
USB 1,1 (12 Mbit/s)
RS-232
RS232-C
Ethernet
100base TX/10base T
Alimentation
Tension assignée d'emploi
24 V DC
tension admissible
Effective : 19,2 – 30,0 V DC
Chutes de tension
≤ 10 ms
Consommation [Pmax.]
maxi 9.6 W
Puissance dissipée
9,6 W
Remarque sur la puissance dissipée
Puissance dissipée pour consommation de courant 24 V, avec toutes les interfaces connectées
Généralités
Constitution du boîtier
Matière isolante noire
Version face avant
Face avant standard, 31 touches à membrane avec retour tactile, 4 LED d'état
Poids
1.3 kg
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP65 (face avant), IP65 (face arrière)
HomologationsHomologations
cUL (UL508)
Conformité aux normes et directivesNormes du produit
EN 50178
EN 61131-2
EN 61131-2
Tenue aux chocs
selon IEC 60068-2-27
25
Durée de choc 11 ms g
25
Durée de choc 11 ms g
Vibration
10-57 Hz +- 0,15 mm
9-150 Hz ± 2 g
9-150 Hz ± 2 g
Conditions d'environnement
TempératureEn service [ϑ]
0 - +50 °C
TempératureStockage/transport [ϑ]
-20 - +70 °C
TempératureTempérature d’emploi min.
0 °C
TempératureTempérature d’emploi max.
+50 °C
Relative de l'air admissibleHumidité relative
5 à 95%, sans condensation
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
9.6 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Panneau mobile (EC001427)
Electricité, Electronique, Automatisation et Commande / Composant d'affichage et de commande / Panel (HMI) / Mobile Panel (HMI) ([email protected] [AFX017003])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
0 - 0 V
type de tension d’alimentation
DC
type de tension d’alimentation
DC
nombre d'interfaces matérielles Industrial Ethernet
1
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
1
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
1
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
0
protocole pris en charge pour TCP/IP
oui
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
oui
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
oui
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
finition de l'écran
TFT
avec écran couleur
oui
nombre de couleurs de l'écran
65536
nombre d'échelles de gris/de bleu de l'écran
0
diagonale de l'écran
6.5 """"
nombre de pixels, horizontal
640
nombre de pixels, vertical
480
mémoire projet/mémoire utilisateur utiles
64000 Ko
avec clavier alphabétique
non
nombre de touches de fonction, programmable
31
nombre de touches à LED
4
nombre de touches système
31
avec commutateur de validation/contact de veille automatique
oui
avec écran tactile
oui
avec affichage de messages
oui
avec système de message (tampon et acquittement inclus)
oui
représentation des valeurs de processus (sortie) possible
oui
valeur de processus par défaut (entrée) possible
oui
avec recettes
oui
nombre de niveaux de protection par mot de passe
200
sortie d'impression disponible
oui
nombre de langues en ligne
100
indice de protection (IP)
IP65
Degré de protection (NEMA)
température d'utilisation
0 - 50 °C
adapté à un arrêt d'urgence
non
raccordement, enfichable
oui
hauteur de chute max., selon la norme IEC 60068-2-32
1 m
adapté aux fonctions de sécurité
non
largeur
252 mm
hauteur
240 mm
profondeur
92 mm
poids
1.3 kg
Homologations
Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E176666
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-81, 2252-01
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -
Encombrements
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XVM-410-65TVB-1-11 139997 139997_FR.pdf | 252 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
