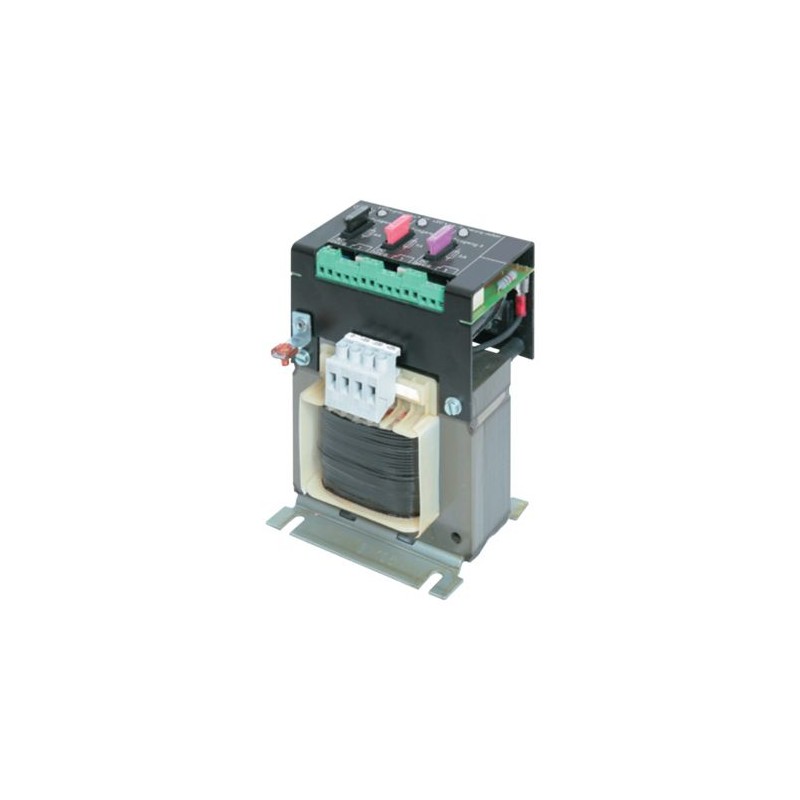

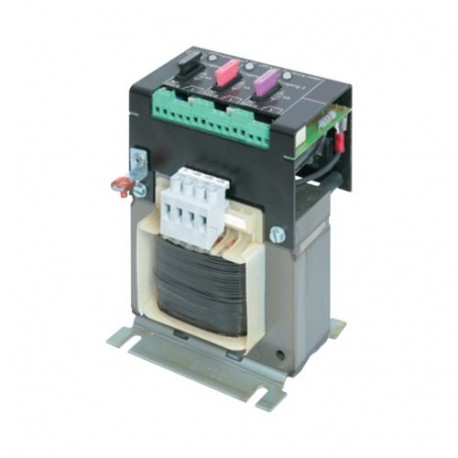

AING4 269516 Y7-269516 EATON ELECTRIC Fuente de Alimentación Monofásica 100 V A Primario: 230 V AC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AING4 269516 Y7-269516 EATON ELECTRIC Fuente de Alimentación Monofásica 100 V A Primario: 230 V AC

AING4

269516

Y7-269516

EATON-MOELLER

Fuente de Alimentación, Monofásica, 100 V A, Primario: 230 V AC,

Eaton Moeller® series AING Power supply unit, 1p, 100VA, prim 230VAC, sec. 24VAC, 24 V DC, 10 V DC

Fuente de alimentación universal monofásica, transformador de seguridad según IEC/EN 61558-2-2, 2-6, VDE 0570 Parte 2-2, 2-6. potencia nominal 100 VA, un fusible por voltaje de salida, un contacto de conmutación para monitoreo y anuncio, voltaje de entrada nominal 230 V +- 5%, voltaje / corriente de salida nominal: 24 V CA / 4,2 A, 10 V CC / 1 A, 24 V CC / 3 A

Más detalles


Controladores industriales (PLC) > Fuente de alimentación para sistema PLC

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $406.53
Precio unitario: $406.53
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series AING Power supply unit
Catalog Number
269516
EAN
4015082695163
Product Length/Depth
90 mm
Product Height
155 mm
Product Width
110 mm
Product Weight
3.1 kg
Certifications
VDE 0570 Part 2-2/2-6 (safety transformer)
IEC/EN 60204-1
VDE 0113
Safety transformer to IEC/EN 61558-2-2/2-6
Catalog Notes
Non-standard voltages on request
Model Code
AING4

Características y Funciones

Features
Fully Vacuum-impregnated
Separate windings
Reinforced insulation

General

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C
Connection type
Terminations
Degree of Protection
IP20
Degree of Protection
IP20
Duty factor
100 %
Insulation class
B
Primary tapping
± 5 %
Product category
Universal power supply unit AING
Suitable for
Safety functions
Type
Single-phase power supply

Especificaciones eléctricas

Input current at AC - max
0.44 A
Input voltage at AC 50 Hz - min
230 V
Input voltage at AC 50 Hz - max
230 V
Input voltage at DC - min
0 V
Input voltage at DC - max
0 V
Output current at AC, 50 Hz - max
4.2 A
Output voltage at AC 50 Hz - max
24 V
Output voltage at DC - min
24 V
Output voltage at DC - max
24 V
Rated frequency - min
50 Hz
Rated frequency - max
60 Hz
Rated power
0.1 VA

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
50 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 269516 Controladores lógicos programables PLC (EC000599)
Característica Valor
Voltaje de entrada en CA a 50 Hz (EF007118) 230 V
Voltaje de entrada en CA a 60 Hz (EF007119) 230 V
Voltaje de entrada de CC (EF007120) 0 V
Tipo de corriente (entrada) (EF003033) CA/CC
Corriente máxima de entrada en CA 50 Hz (EF007360) 0.44 A
Corriente máxima de entrada en CA 60 Hz (EF007361) 0.44 A
Corriente máxima de entrada en CC (EF007362) 0 A
Tipo de corriente de salida (EF008222) CA/CC
Voltaje de salida a 50 Hz CA (EF006999) 24 V
Voltaje de salida a 60 Hz CA (EF007000) 24 V
Voltaje de salida en CC (EF007001) 24 V
Corriente máxima de salida CA 50 Hz (EF007351) 4.2 A
Corriente máxima de salida CA 60 Hz (EF007352) 4.2 A
Corriente máx. de salida CC (EF007353) 3 A
Potencia suministrada (EF003034) 100 W
Redundancia (EF003156) No
Apto para funciones de seguridad (EF001597) Sí
Anchura (EF000008) 110 mm
Altura (EF000040) 155 mm
Profundidad (EF000049) 90 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
