> >>AING4 269516 ELECTRIC Netzgerät, 1-phasig, 100 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC
Vorheriges Produkt Nächstes Produkt

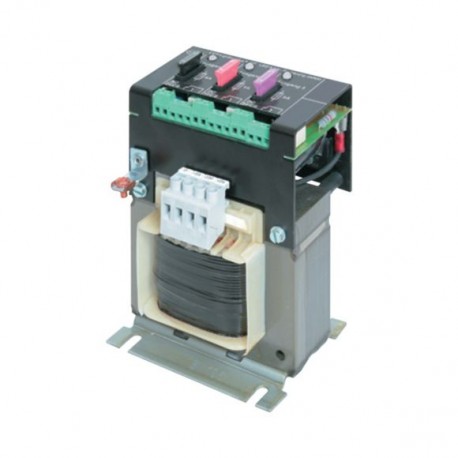

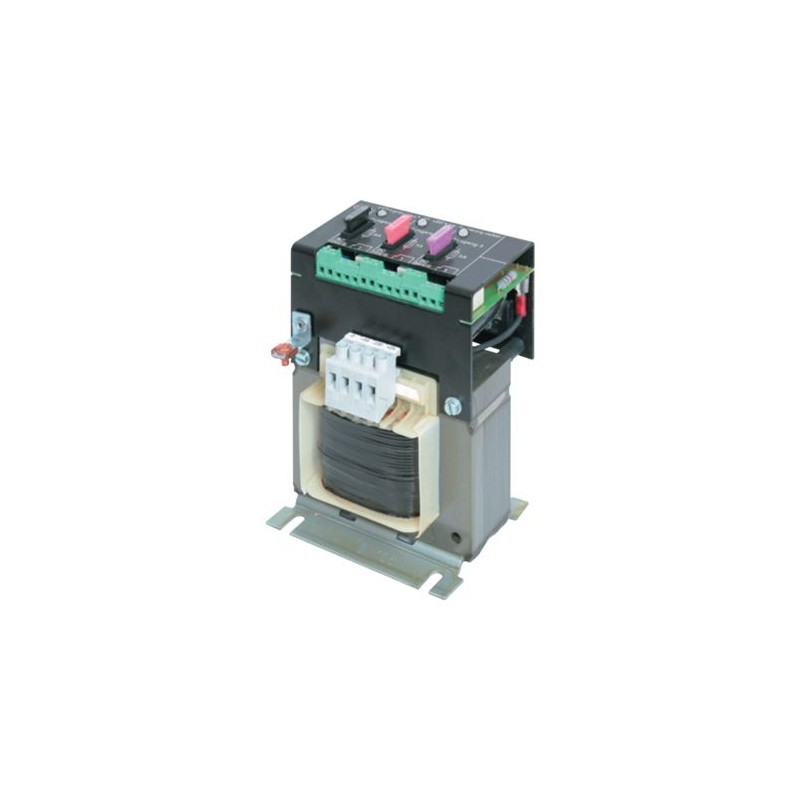

AING4 269516 EATON ELECTRIC Netzgerät, 1-phasig, 100 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AING4 269516 EATON ELECTRIC Netzgerät, 1-phasig, 100 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC

AING4

269516

EATON-MOELLER

Netzgerät, 1-phasig, 100 VA, prim 230 VAC, sek. 24 VAC, 24 VDC, 10 VDC

Mehr Infos


Industriesteuerungen SPS > SPS-Systemstromversorgung

Transformer

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $381.82
Stückpreis: $381.82

Menge Preis
1+$381.82
2+$350.97
3+$341.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Netzgerät, 1-phasig, 100 VA, prim 230 VAC, sec. 24 VAC, 24 VDC, 10 VDC
Universal-Netzgerät einphasig, Sicherheitstransformator nach IEC/EN 61558-2-2, 2-6, VDE 0570 Teil 2-2, 2-6. Nennleistung 100VA, je Ausgangsspannung eine Sicherung, eine LED und ein Wechselkontakt für Überwachung und Meldung, Nenneingangsspannung 230V +- 5%, Nennausgangsspannung / Strom: 24V AC / 4,2A, 10V DC / 1A, 24V DC / 3A

Lieferprogramm

Sortiment
Universal-Netzgeräte AING
Grundfunktion
Einphasen-Netzgerät
Je Ausgangsspannung eine Sicherung, eine LED und ein Wechselkontakt für Überwachung und Meldung
Sonderspannungen auf Anfrage
Nenneingangsspannung
230 ± 5 % V
Nennausgangsspannung
24 AC, 10 DC, 24 DC V
Nennleistung
0.1 kVA
max. Ausgangsstrom
4.2
1
3 A
Cu-Zahl
3,40 kg
Hinweise
  • Schaltbild:

Meldekontakte

Schaltspannung max. 250 V AC/110 V DC

max. 1 A

Schaltleistung 62 VA/30 W

Meldeanzeige

  • Ausgangsspannung vorhanden: LED = grün
  • Sicherung defekt/fehlt: LED = rot

Es werden Kraftfahrzeug-Sicherungen Größe/Typ FK2 verwendet.

Technische Daten

Allgemeines
Normen und Bestimmungengebaut und geprüft nach
Sicherheitsransformator nach
IEC/EN 61558-2-2/2-6
VDE 0570 Teil 2-2/2-6
Normen und Bestimmungeneinsetzbar nach
IEC/EN 60204-1
VDE 0113
Umgebungstemperatur
-25 - 40
Kennwerte
Anschlussklemmen
●
Isolierstoffklasse
B
Bemessungsfrequenz
50 - 60 Hz
Anzapfung primär
± 5 %
Schutzart
IP20
getrennte Wicklungen
●
komplett vakuumgetränkt
●
verstärkte Isolierung
●
Nenneinschaltdauer
100 % ED

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
50 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Programmable logic controllers PLC (EG000024) / SPS-Systemstromversorgung (EC000599)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Systemstromversorgung (ecl@ss13-27-24-22-09 [AKE532019])
Eingangsspannung AC 50 Hz
230 - 230 V
Eingangsspannung AC 60 Hz
230 - 230 V
Eingangsspannung DC
0 - 0 V
Art der Eingangsspannung
AC/DC
Max. Eingangsstrom AC 50 Hz
0.44 A
Max. Eingangsstrom AC 60 Hz
0.44 A
Max. Eingangsstrom DC
0 A
Art der Ausgangsspannung
AC/DC
Ausgangsspannung AC 50 Hz
24 - 24 V
Ausgangsspannung AC 60 Hz
24 - 24 V
Ausgangsspannung DC
24 - 24 V
Max. Ausgangsstrom AC 50 Hz
4.2 A
Max. Ausgangsstrom AC 60 Hz
4.2 A
Max. Ausgangsstrom DC
3 A
Leistungsabgabe
100 W
Redundanzfähigkeit
nein
Geeignet für Sicherheitsfunktionen
ja
Breite
110 mm
Höhe
155 mm
Tiefe
90 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
AING4 AING4 269516 DE_269516.pdf 222 Kbytes AING4 AING4 269516 DE_269516.pdf
