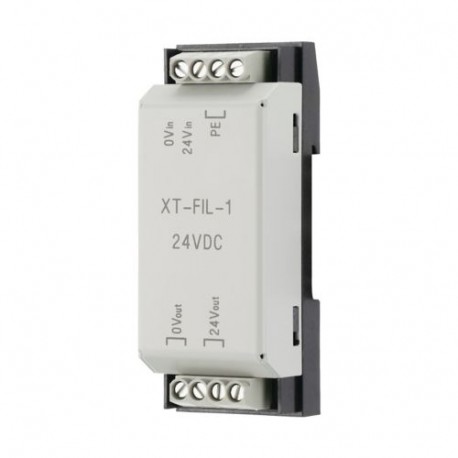

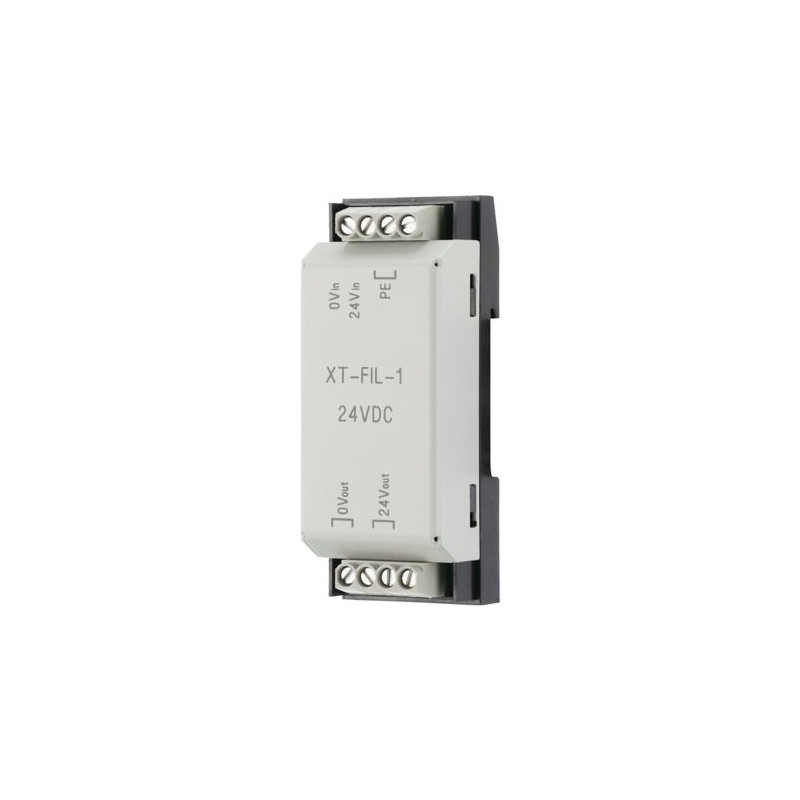

XT-FIL-1 285316 Y7-285316 EATON ELECTRIC Filtro de interferencias para alimentación externa 24VDC (XC100/200) Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XT-FIL-1 285316 Y7-285316 EATON ELECTRIC Filtro de interferencias para alimentación externa 24VDC (XC100/200)

XT-FIL-1

285316

Y7-285316

EATON-MOELLER

Filtro de interferencias para alimentación externa 24VDC (XC100/200)

Eaton XT Filtro de interferencia para la alimentación externa del 24VDC XC100/200

Para suprimir las interferencias de la alimentación externa de 24 V CC del XC100/200. Consumo máximo de corriente 2.2A.

Más detalles


Controladores industriales (PLC) > Accesorios para controladores

Autómatas Programables XC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $207.47
Precio unitario: $207.47
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton XT Accessory Interference filter
Catalog Number
285316
EAN
4015082853167
Product Length/Depth
30 mm
Product Height
90 mm
Product Width
35 mm
Product Weight
0.09 kg
Certifications
UL508
EN 50178
IEC/EN 61131-2
CSA
UL Category Control No.: NRAQ
CSA-C22.2 No. 0-M
CSA Class No.: 2252-01
UL File No.: E135462
CE
CSA File No.: 012528
UL
CSA-C22.2 No. 142-M
Model Code
XT-FIL-1

Product specifications

Features
Mains overvoltage protection (power supply)
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Pollution degree
2
Rated impulse withstand voltage (Uimp)
850 V (auxiliary and control circuits)
Mounting position
Vertical
Horizontal
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Overvoltage category
II
Emitted interference
Class A (according to DIN/EN 55011/22)
Electrical accessory type
Other
Interference immunity
According to EN 50081-2
Connection type
Screw terminals
Impact resistance
500 g/⌀ 50 mm ±25 g
Residual ripple
≤ 5 %
Current consumption
2.2 A max.
Degree of protection
IP20
Mechanical accessory type
Other
Vibration resistance
10 - 57 Hz, ± 0.075 mm
57 - 150 Hz, ± 1.0 g
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Input voltage at DC - max
24 V
Input voltage at DC - min
20.4 V
Output current at AC, 50 Hz - max
2.2 A
Output voltage at DC - max
24 V
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Supply voltage - max
28.8 V
Potential isolation
Power supply, Input voltage against PE: yes
Power supply, Output voltage against PE: yes
Terminal capacity
0.2 - 2.5 mm² (22 - 12 AWG), solid, Screw terminals
0.2 - 2.5 mm² (22 - 12 AWG), flexible with ferrule, Screw terminals

ETIM for 285316 Controladores lógicos programables PLC (EC002584)
Característica Valor
Tipo de accesorio eléctrico/pieza de repuesto (EF005722) Otros
Tipo de accesorio mecánico/pieza de repuesto (EF005994) Otros
Accesorio (EF013236) Sí
Recambio (EF013237) No
