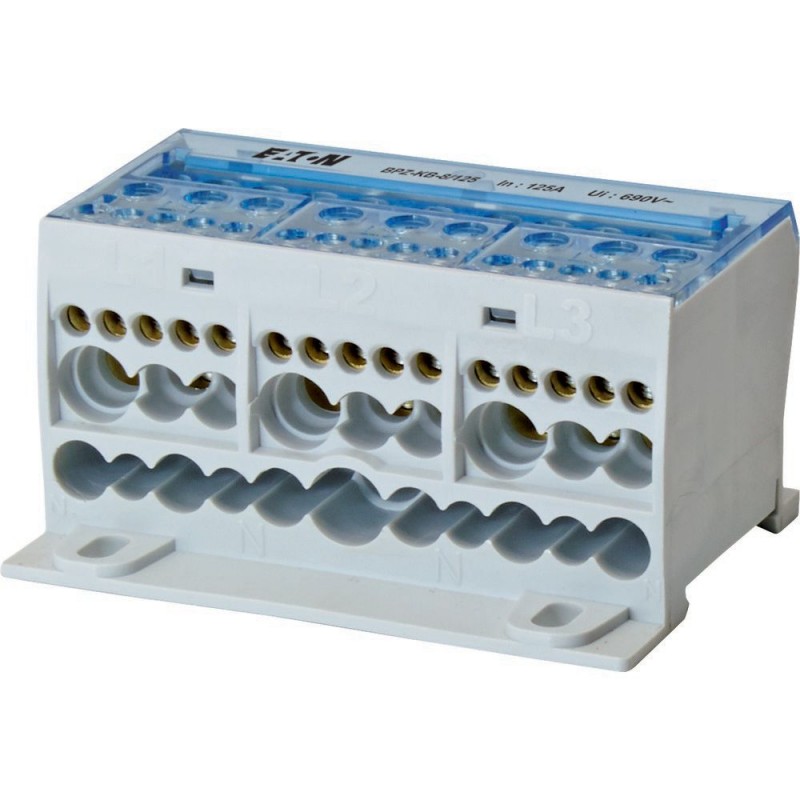

BPZ-KB-8/125 289968 Y7-289968 EATON ELECTRIC Bloque distribuidor 4P, 125A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-8/125 289968 Y7-289968 EATON ELECTRIC Bloque distribuidor 4P, 125A

BPZ-KB-8/125

289968

Y7-289968

EATON-MOELLER

Bloque distribuidor 4P, 125A

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 4 poles, 125A

Bornes de 4 polos, BPZ-KB, corriente nominal de servicio 125 A, montaje en carril DIN y placa de montaje, tensión de funcionamiento máx. 1000 V AC, 1500 VDC. Equipo suministrado: 1 bloque de terminales de 4 polos

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $63.19
Precio unitario: $63.19
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
289968
EAN
4015082899684
Product Length/Depth
49 mm
Product Height
74.5 mm
Product Width
98 mm
Product Weight
0.32 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
Model Code
BPZ-KB-8/125

Product specifications

Special features
Used with
Four-pole terminal blocks
Functions
Additional equipment
Torque rating
1.5 Nm (incoming). 0.8 Nm / 1.5 Nm (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
35 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
1.5 mm²
Conductor cross section (solid, solid-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - min
1.5 mm²
Amperage rating
125 A
Rated short-time withstand current (Icw)
4.2 kA
Cover/door color
Blue (Housing body)
Voltage rating at DC Cu (IEC) - max
690 VDC
Number of poles
Four-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Plain
Brass
Comparative tracking index (CTI)
600 V
Housing material
PC
PA66
Housing color
Light gray (RAL 7035)
Mounting method
Surface mounting
Flush mounting
Floor standing distribution board
Flame classification (UL 94)
V-0 (PA66)
V-2 (PC)
Heat deflection temperature
100 °C
Number of clamp positions per pole
18
Number of clamping units per pole
9
Rated peak withstand current
24 kA
Voltage rating at AC Cu (IEC) - max
690 VAC
Rated operation current (Ie) Cu (IEC)
125 A
Terminal capacity (single/multi-wire)
6 mm² - 35 mm² (incoming)
1.5 mm² - 10 mm² (N outgoing)
4 mm² - 16 mm² (L1-L3 outgoing)
4 mm² - 16 mm² (outgoing)
1.5 mm² - 6 mm² (L1-L3 outgoing)
4 mm² - 16 mm² (outgoing, fine wire (with sleeve) N)
1.5 mm² - 6 mm² (outgoing, fine wire (with sleeve) L1 - L3)
6 mm² - 25 mm² (incoming, fine wire (with sleeve))
4 mm² - 16 mm² (N outgoing)
1.5 mm² - 6 mm² (outgoing)
4 mm² - 10 mm² (outgoing, fine wire (with sleeve) N)
4 mm² - 10 mm² (outgoing, fine wire (with sleeve) L1 - L3)

ETIM for 289968 Sistemas de distribución de energía/conmutadores (EC001894)
Característica Valor
Altura (EF000040) 74.5 mm
Anchura (EF000008) 98 mm
Profundidad (EF000049) 49 mm
Corriente nominal máxima (EF007926) 125 A
Número de polos (EF001391) 4
Secc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460) 1.5 mm²
Sección transversal de conductor rígido (simple/tranzado) (EF003462) 1.5 mm²
Número de puntos de fijación por polo (EF002519) 18
Con carril PE (EF007967) No
Con carril N (EF007963) No
