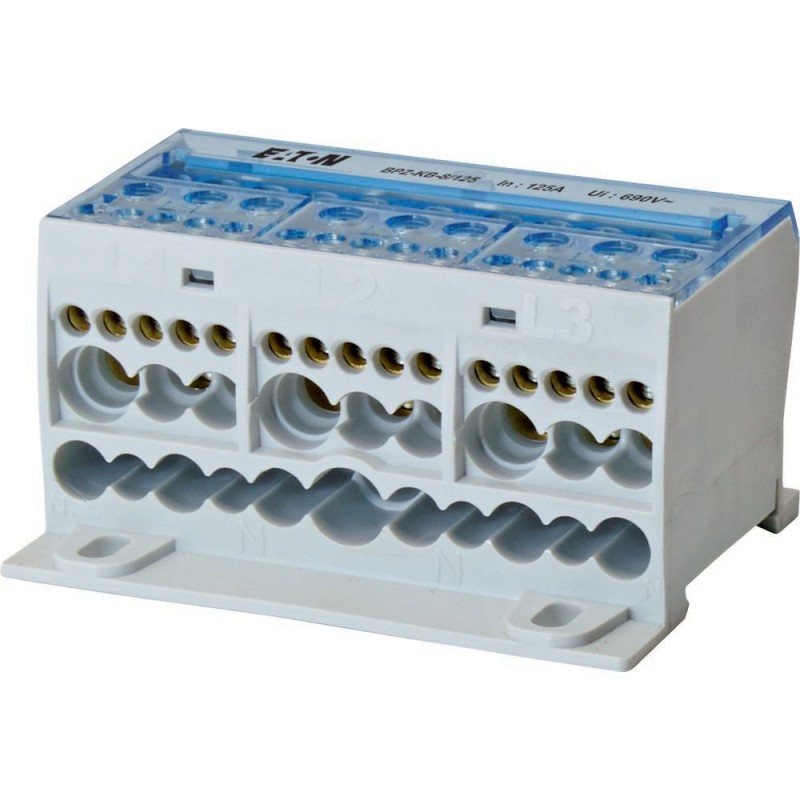

BPZ-KB-8/125 289968 Y7-289968 EATON ELECTRIC Klemmenblock 4-polig, 125A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BPZ-KB-8/125 289968 Y7-289968 EATON ELECTRIC Klemmenblock 4-polig, 125A

BPZ-KB-8/125

289968

Y7-289968

EATON-MOELLER

Klemmenblock 4-polig, 125A

Verteilerblock 4P, 125A

Eaton xEnergy Basic LV-Systeme Niederspannungs-Schaltanlage. Klemmenblock, 4-polig, 125 A

4-polige Reihenklemme, BPZ-KB, Bemessungsbetriebsstrom 125 A, Montage auf Hutschiene und Montageplatte, max. Betriebsspannung 1000 V AC , 1500 VDC. Mitgelieferte Ausrüstung: 1 4-poliger Klemmenblock

Mehr Infos


Energieverteilsysteme/Schaltanlagen > Verteilerbaugruppe Klemmen

Anlagen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $61.29
Stückpreis: $61.29
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xEnergy Basic sonstiges Zubehör
Katalognummer
289968
Produkt Länge/Tiefe
49 mm
Produkthöhe
74.5 mm
Produktbreite
98 mm
Produktgewicht
0.32 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC 60 947 -7 -1
EAN
4015082899684
Modellcode
BPZ-KB-8/125

Delivery program

Str.stärke Wrt
125 A
Anzahl der Pole
4-polig

Technical data - electrical

Nennspannung bei AC Cu (IEC) - max
690 VAC
Nennspannung bei DC Cu (IEC) - max
690 VDC
Bemessungsstoßstrom
24 kA
Bemess.betriebsstrom (Ie) Cu (IEC)
125 A
Bemessungskurzzeitstromfestigkeit (Icw)
4,2 kA

Technical data - mechanical

Montageart
Aufbau
Einbau
Standverteiler
Einbaulage
universal
Anzahl der Klemmstellen je Pol
18
Anzahl an Klemmstellen je Pol
9
Anschlusskapazität (einzel-/mehrdrähtig)
6 mm² bis 35 mm² (eingehend)
1,5 mm² bis 10 mm² (N ausgehend)
4 mm² bis 16 mm² (L1 bis L3 ausgehend)
4 mm² bis 16 mm² (ausgehend)
1,5 mm² bis 6 mm² (L1 bis L3 ausgehend)
4 mm² bis 16 mm² (ausgehend, feindrähtig (mit Aderendhülse) N)
1,5 mm² bis 6 mm² (ausgehend, feindrähtig (mit Aderendhülse) L1 - L3)
6 mm² bis 25 mm² (eingehend, feindrähtig (mit Aderendhülse))
4 mm² bis 16 mm² (N ausgehend)
1,5 mm² bis 6 mm² (ausgehend)
4 mm² bis 10 mm² (ausgehend, feindrähtig (mit Aderendhülse) N)
4 mm² bis 10 mm² (ausgehend, feindrähtig (mit Aderendhülse) L1 - L3)
Leiterquerschnitt (feindrähtig, flexibel) mit Kabelendhülse – min
1.5 mm²
Leiterquerschnitt, (flexibel, feindrähtig) mit Kabelendhülse – max.
35 mm²
Leiterquerschnitt (eindrähtig, eindrähtig-Einzeldraht) – min
1.5 mm²
Leiterquerschnitt (eindrähtig, eindrähtig-Einzeldraht) - max
35 mm²
Klemmenmater.
glatt
Messing
Drehmom.-Bemess.dt.
1.5 Nm (eingehend). 0,8 Nm / 1,5 Nm (ausgehend)
Abdck/Tür Farbe
Blau (Gehäuse)
Gehäusefarbe
Lichtgrau (RAL 7035)
Gehäusematerial
PC
PA66

Design verification as per IEC/EN 61439 - technical data

Temperaturbeständigkeit
100 °C

Additional information

CTI-Wert (Compa. Track. Index)
600 V
Brennbarkeitsklasse (UL 94)
V-0 (PA66)
V-2 (PC)
Funktionen
Zusatzeinrichtung
Besondere Merkmale
Benutzt mit
4-polige Klemmenblöcke

ETIM for 289968 Energieverteilsysteme/Schaltanlagen (EC001894)
Merkmal Wert
Höhe (EF000040) 74.5 mm
Breite (EF000008) 98 mm
Tiefe (EF000049) 49 mm
Max. Bemessungsstrom (EF007926) 125 A
Polzahl (EF001391) 4
Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse (EF003460) 1.5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) (EF003462) 1.5 mm²
Anzahl der Klemmstellen je Pol (EF002519) 18
Mit PE-Schiene (EF007967) Nein
Mit N-Schiene (EF007963) Nein
