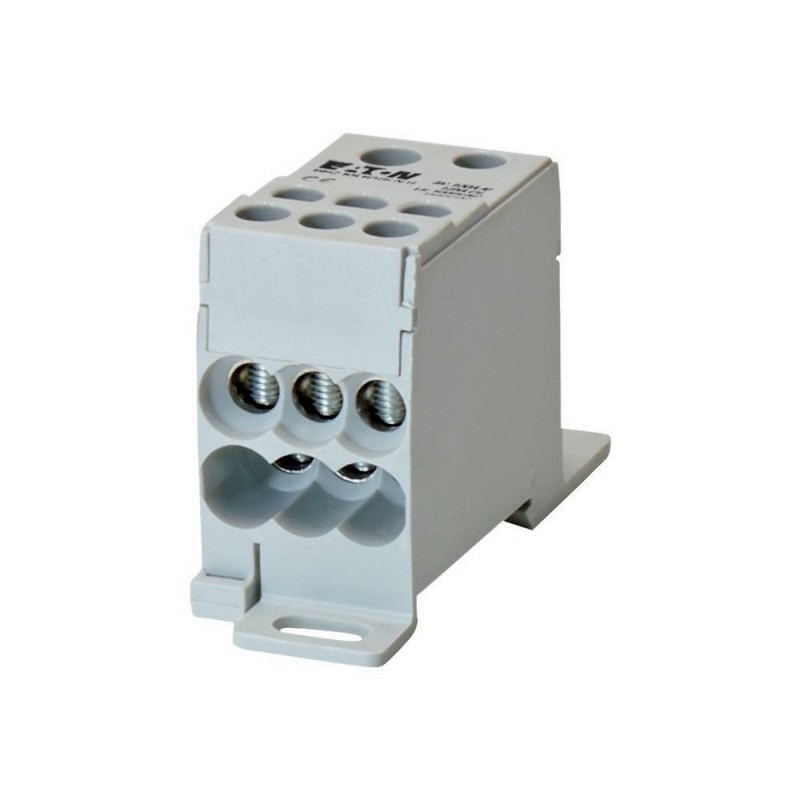

BPZ-KB-6/125-ALU 102703 Y7-102703 EATON ELECTRIC Bloque distribuidor 1P, 125A, 6 terminal salidas, ALU Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BPZ-KB-6/125-ALU 102703 Y7-102703 EATON ELECTRIC Bloque distribuidor 1P, 125A, 6 terminal salidas, ALU

BPZ-KB-6/125-ALU

102703

Y7-102703

EATON-MOELLER

Bloque distribuidor 1P, 125A, 6 terminal salidas, ALU

Eaton xEnergy Basic LV systems Low voltage switchgear. Terminal block, 1 pole, 125 A, 6 output terminals, ALU

Bloque de terminales de 1 polo, BPZ-KB-...-ALU, construcción de aluminio, corriente nominal de funcionamiento de 125 A, montaje en carril DIN o placa de montaje, homologado por UL, hace que el cableado requiera menos tiempo, se requiere aproximadamente un 80% menos de espacio. Diseño de módulos, los sistemas de 1 a 4 polos se pueden ensamblar mediante el uso de varios bloques. Grado de protección IP20, tensión de funcionamiento máx. 1000 V AC, 1500 VDC. Equipo suministrado: 1 bloque de terminales de 1 polo

Más detalles


Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución

Cajas y armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $19.73
Precio unitario: $19.73
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Basic other accessory
Catalog Number
102703
EAN
4015081025633
Product Length/Depth
46.3 mm
Product Height
73.8 mm
Product Width
27 mm
Product Weight
0.15 kg
Compliances
RoHS conform
Certifications
IEC 60 947 -7 -1
UL 1059
Model Code
BPZ-KB-6/125-ALU

Product specifications

Special features
Functions
Additional equipment
Torque rating
3.5 Nm - 5 Nm / 31 lbf - 44 lbf (incoming). 2 Nm - 3 Nm / 17.7 lbf - 26.5 lbf (outgoing)
Conductor cross section (flexible, fine-strand) with cable end sleeve - max
35 mm²
Conductor cross section (flexible, fine-strand) with cable end sleeve - min
2.5 mm²
Conductor cross section (solid, solid-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - min
2.5 mm²
Amperage rating
125 A
Rated short-time withstand current (Icw)
11 kA
Voltage rating at DC Cu (IEC) - max
1500 VDC
Number of poles
Single-pole
Degree of protection
IP20
Mounting position
Universal
Clamp material
Brass
Nickel plated
Comparative tracking index (CTI)
600 V
Housing material
PA66
Housing color
Light gray (RAL 7035)
Material
Aluminum
Mounting method
Flush mounting
Surface mounting
Floor standing distribution board
Flame classification (UL 94)
V-0
Heat deflection temperature
100 °C
Number of clamp positions per pole
7
Number of clamping units per pole
7
Rated peak withstand current
30 kA
Voltage rating at AC Cu (IEC) - max
1000 VAC
Voltage rating at AC Cu (UL) - max
600 VAC
Rated operation current (Ie) Cu (IEC)
125 A
Rated operation current (Ie) Cu (UL)
115 A
Terminal capacity (single/multi-wire)
14 - 6 AWG (incoming)
14 - 6 AWG (outgoing)
2.5 mm² - 16 mm² (outgoing)
2.5 mm² - 16 mm² (outgoing, fine wire (with sleeve))
8 - 2 AWG (incoming)
14 - 6 AWG (outgoing, fine wire (with sleeve))
6 mm² - 16 mm² (incoming)
8 - 2 AWG (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming, fine wire (with sleeve))
14 - 6 AWG (incoming, fine wire (with sleeve))
6 mm² - 16 mm² (incoming, fine wire (with sleeve))
10 mm² - 35 mm² (incoming)

ETIM for 102703 Sistemas de distribución de energía/conmutadores (EC001894)
Característica Valor
Altura (EF000040) 73.8 mm
Anchura (EF000008) 27 mm
Profundidad (EF000049) 46.3 mm
Corriente nominal máxima (EF007926) 125 A
Número de polos (EF001391) 1
Secc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460) 2.5 mm²
Sección transversal de conductor rígido (simple/tranzado) (EF003462) 2.5 mm²
Número de puntos de fijación por polo (EF002519) 7
Con carril PE (EF007967) false
Con carril N (EF007963) false
